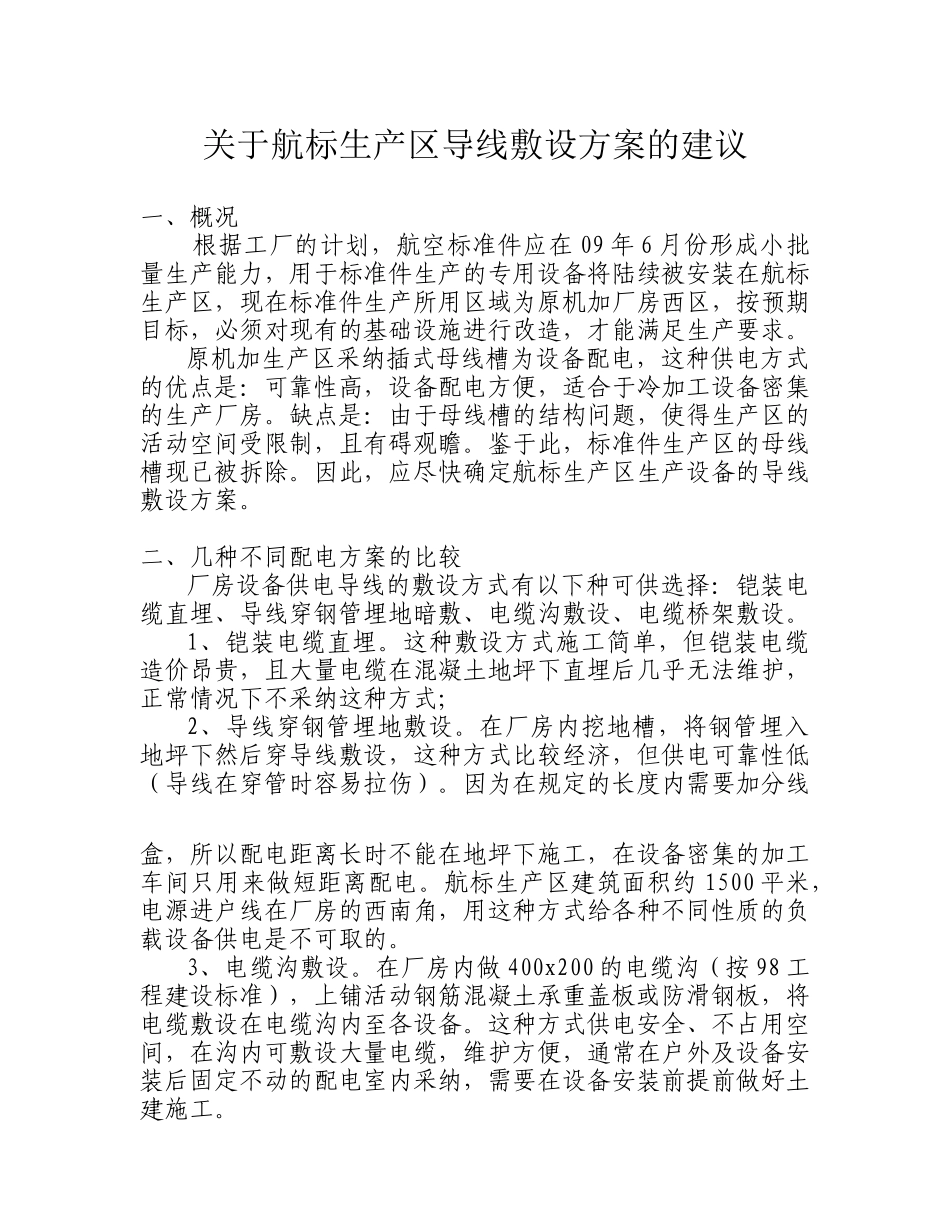

关于航标生产区导线敷设方案的建议一、概况 根据工厂的计划，航空标准件应在 09 年 6 月份形成小批量生产能力，用于标准件生产的专用设备将陆续被安装在航标生产区，现在标准件生产所用区域为原机加厂房西区，按预期目标，必须对现有的基础设施进行改造，才能满足生产要求。 原机加生产区采纳插式母线槽为设备配电，这种供电方式的优点是：可靠性高，设备配电方便，适合于冷加工设备密集的生产厂房。缺点是：由于母线槽的结构问题，使得生产区的活动空间受限制，且有碍观瞻。鉴于此，标准件生产区的母线槽现已被拆除。因此，应尽快确定航标生产区生产设备的导线敷设方案。二、几种不同配电方案的比较 厂房设备供电导线的敷设方式有以下种可供选择：铠装电缆直埋、导线穿钢管埋地暗敷、电缆沟敷设、电缆桥架敷设。 1、铠装电缆直埋。这种敷设方式施工简单，但铠装电缆造价昂贵，且大量电缆在混凝土地坪下直埋后几乎无法维护，正常情况下不采纳这种方式； 2、导线穿钢管埋地敷设。在厂房内挖地槽，将钢管埋入地坪下然后穿导线敷设，这种方式比较经济，但供电可靠性低（导线在穿管时容易拉伤）。因为在规定的长度内需要加分线盒，所以配电距离长时不能在地坪下施工，在设备密集的加工车间只用来做短距离配电。航标生产区建筑面积约 1500 平米，电源进户线在厂房的西南角，用这种方式给各种不同性质的负载设备供电是不可取的。 3、电缆沟敷设。在厂房内做 400x200 的电缆沟（按 98 工程建设标准），上铺活动钢筋混凝土承重盖板或防滑钢板，将电缆敷设在电缆沟内至各设备。这种方式供电安全、不占用空间，在沟内可敷设大量电缆，维护方便，通常在户外及设备安装后固定不动的配电室内采纳，需要在设备安装前提前做好土建施工。 按现在航标生产区的平面布置设计，前期至少要建 3 条 30米、一条 10 米长的电缆沟，这样供电的辐射区域占整个航标生产区的 40%，不能提供理化区供电，后期生产规模扩大后还要根据情况建电缆沟。受重力载荷及安全限制，电缆沟上不能安装设备，假如生产平面布置发生变化，要考虑到不能和已经建成的电缆沟发生冲突。 航标生产区混凝土地坪厚 100mm，结构坚硬，施工速度慢，按现在厂房防振沟的施工情况来看，电缆沟的每米工、料造价在 300 元左右。电缆沟的盖板及电缆托架要提前预制，施工速度较慢，在土建施工结束前不能安装设备。电缆沟为不可回收的不动设施，一旦废弃将浪费大量资金。 4、电缆桥架...
