双组份聚硫密封胶施工作业指导书

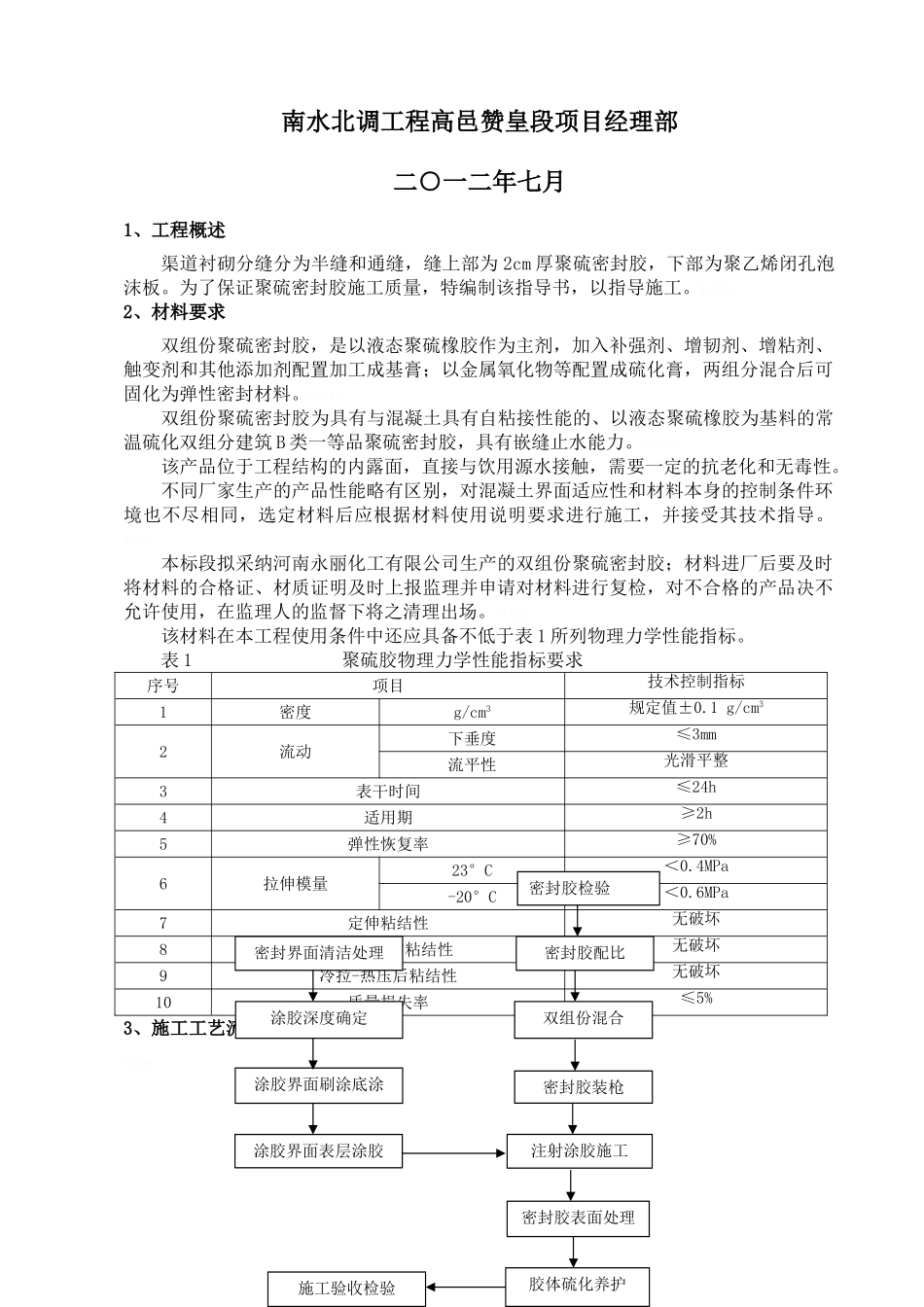

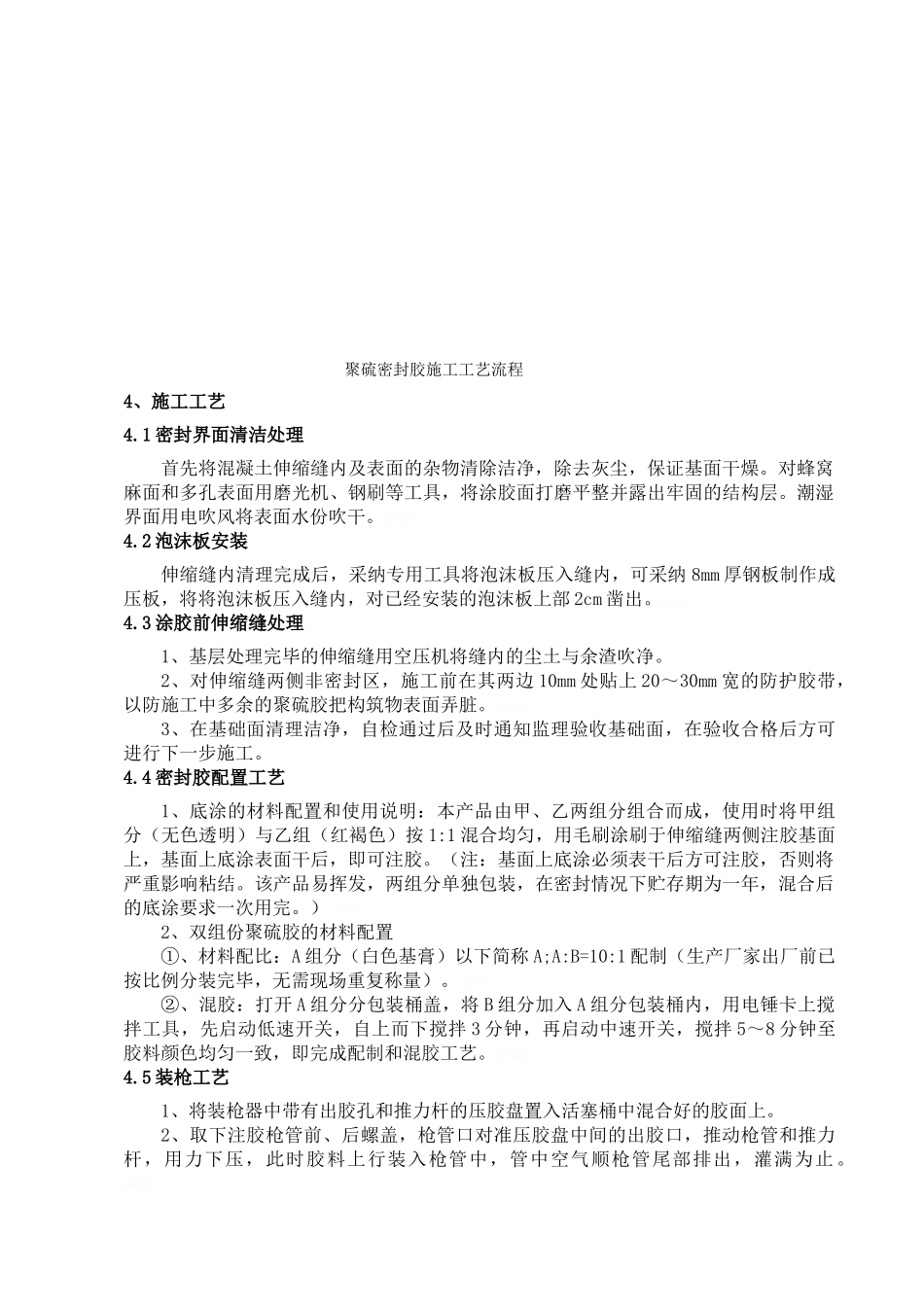

南水北调中线一期总干渠漳河北~古运河南段中线建管局直管工程高邑赞皇段土建及设备安装工程聚硫密封胶施工作业指导书 (合同编号：ZXJ/SG/ZSD-007)批 准：校 核：编 制：中国水电第十一工程局有限公司南水北调工程高邑赞皇段项目经理部二○一二年七月1、工程概述渠道衬砌分缝分为半缝和通缝，缝上部为 2cm 厚聚硫密封胶，下部为聚乙烯闭孔泡沫板。为了保证聚硫密封胶施工质量，特编制该指导书，以指导施工。Ww0Qn。2、材料要求双组份聚硫密封胶，是以液态聚硫橡胶作为主剂，加入补强剂、增韧剂、增粘剂、触变剂和其他添加剂配置加工成基膏；以金属氧化物等配置成硫化膏，两组分混合后可固化为弹性密封材料。3H941。双组份聚硫密封胶为具有与混凝土具有自粘接性能的、以液态聚硫橡胶为基料的常温硫化双组分建筑 B 类一等品聚硫密封胶，具有嵌缝止水能力。QP6eF。该产品位于工程结构的内露面，直接与饮用源水接触，需要一定的抗老化和无毒性。不同厂家生产的产品性能略有区别，对混凝土界面适应性和材料本身的控制条件环境也不尽相同，选定材料后应根据材料使用说明要求进行施工，并接受其技术指导。 5AlSt。本标段拟采纳河南永丽化工有限公司生产的双组份聚硫密封胶；材料进厂后要及时将材料的合格证、材质证明及时上报监理并申请对材料进行复检，对不合格的产品决不允许使用，在监理人的监督下将之清理出场。4iVhQ。该材料在本工程使用条件中还应具备不低于表 1 所列物理力学性能指标。表 1 聚硫胶物理力学性能指标要求序号项目技术控制指标1密度g/cm3规定值±0.1 g/cm32流动下垂度≤3mm流平性光滑平整3表干时间≤24h4适用期≥2h5弹性恢复率≥70%6拉伸模量23°C＜0.4MPa-20°C＜0.6MPa7定伸粘结性无破坏8浸水后定伸粘结性无破坏9冷拉-热压后粘结性无破坏10质量损失率≤5%3、施工工艺流程w2ywz。密封胶检验密封胶配比双组份混合注射涂胶施工密封胶表面处理胶体硫化养护施工验收检验密封界面清洁处理涂胶深度确定涂胶界面刷涂底涂涂胶界面表层涂胶密封胶装枪4、施工工艺4.1 密封界面清洁处理首先将混凝土伸缩缝内及表面的杂物清除洁净，除去灰尘，保证基面干燥。对蜂窝麻面和多孔表面用磨光机、钢刷等工具，将涂胶面打磨平整并露出牢固的结构层。潮湿界面用电吹风将表面水份吹干。Bdx9I。4.2 泡沫板安装伸缩缝内清理完成后，采纳专用工具将泡沫板压入缝内，可采纳 8mm 厚钢板制作成压板，将将泡沫板压入缝内，对已经安装的泡沫板上...
