发电厂主厂房制冷站工艺施工方案

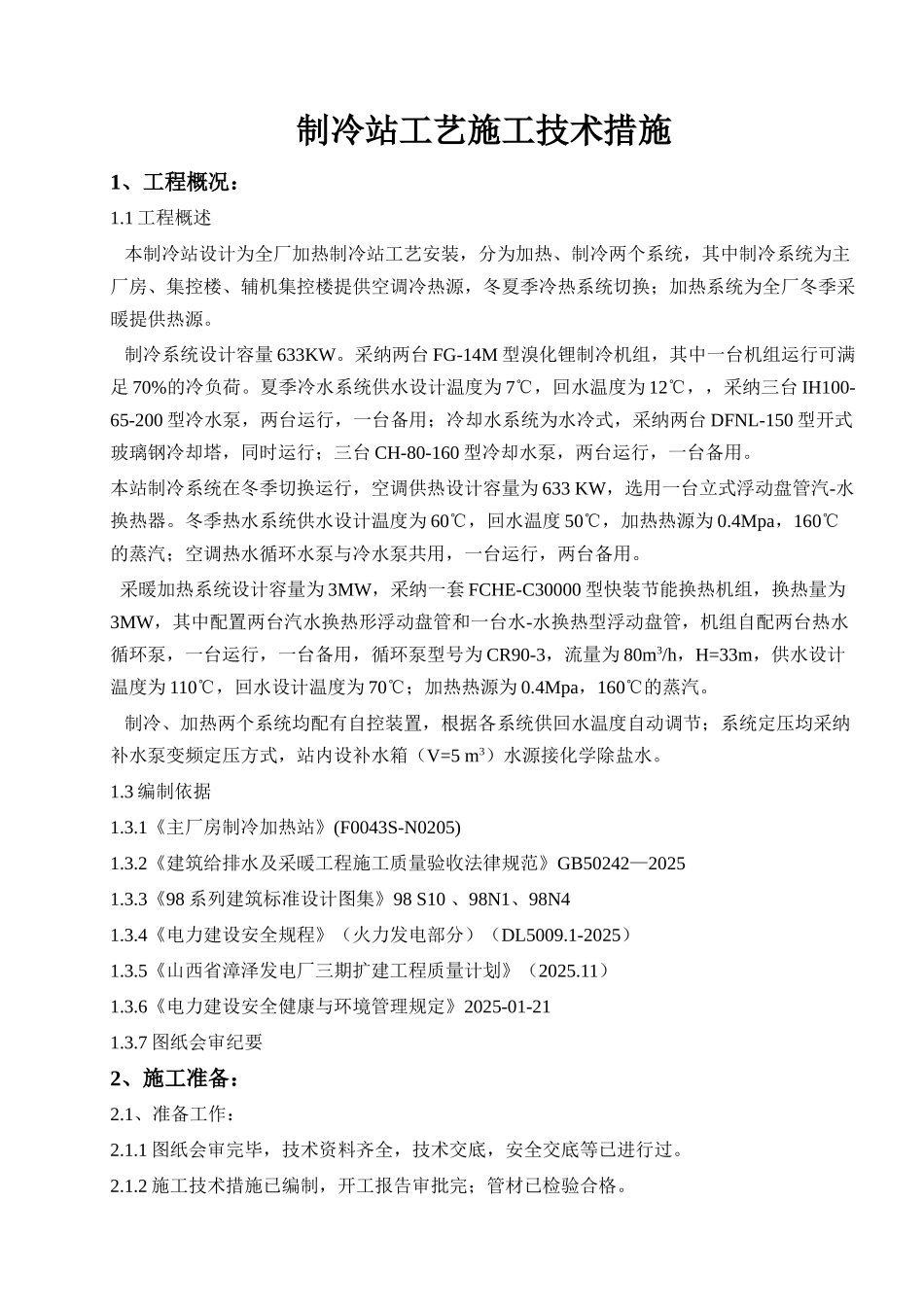

制冷站工艺施工技术措施1、工程概况：1.1 工程概述 本制冷站设计为全厂加热制冷站工艺安装，分为加热、制冷两个系统，其中制冷系统为主厂房、集控楼、辅机集控楼提供空调冷热源，冬夏季冷热系统切换；加热系统为全厂冬季采暖提供热源。 制冷系统设计容量 633KW。采纳两台 FG-14M 型溴化锂制冷机组，其中一台机组运行可满足 70%的冷负荷。夏季冷水系统供水设计温度为 7℃，回水温度为 12℃，，采纳三台 IH100-65-200 型冷水泵，两台运行，一台备用；冷却水系统为水冷式，采纳两台 DFNL-150 型开式玻璃钢冷却塔，同时运行；三台 CH-80-160 型冷却水泵，两台运行，一台备用。本站制冷系统在冬季切换运行，空调供热设计容量为 633 KW，选用一台立式浮动盘管汽-水换热器。冬季热水系统供水设计温度为 60℃，回水温度 50℃，加热热源为 0.4Mpa，160℃的蒸汽；空调热水循环水泵与冷水泵共用，一台运行，两台备用。 采暖加热系统设计容量为 3MW，采纳一套 FCHE-C30000 型快装节能换热机组，换热量为3MW，其中配置两台汽水换热形浮动盘管和一台水-水换热型浮动盘管，机组自配两台热水循环泵，一台运行，一台备用，循环泵型号为 CR90-3，流量为 80m3/h，H=33m，供水设计温度为 110℃，回水设计温度为 70℃；加热热源为 0.4Mpa，160℃的蒸汽。 制冷、加热两个系统均配有自控装置，根据各系统供回水温度自动调节；系统定压均采纳补水泵变频定压方式，站内设补水箱（V=5 m3）水源接化学除盐水。1.3 编制依据1.3.1《主厂房制冷加热站》(F0043S-N0205)1.3.2《建筑给排水及采暖工程施工质量验收法律规范》GB50242—20251.3.3《98 系列建筑标准设计图集》98 S10 、98N1、98N41.3.4《电力建设安全规程》（火力发电部分）（DL5009.1-2025）1.3.5《山西省漳泽发电厂三期扩建工程质量计划》（2025.11）1.3.6《电力建设安全健康与环境管理规定》2025-01-211.3.7 图纸会审纪要2、施工准备：2.1、准备工作：2.1.1 图纸会审完毕，技术资料齐全，技术交底，安全交底等已进行过。2.1.2 施工技术措施已编制，开工报告审批完；管材已检验合格。2.2、人员配备施工队伍已全部经过安全培训，考试合格且持证上岗。人员配备见下表：技术员1 名施工员1 名材料员1 名质量员1 名安全员1 名起重工1 名水暖工2 名力工5 名电焊工3 名2.3、施工机具准备：（见下表）施工机具一览表序号名 称单位数量序号名 称单位数量1水平尺把12线 坠个13...
