取水泵站工艺设计计算书

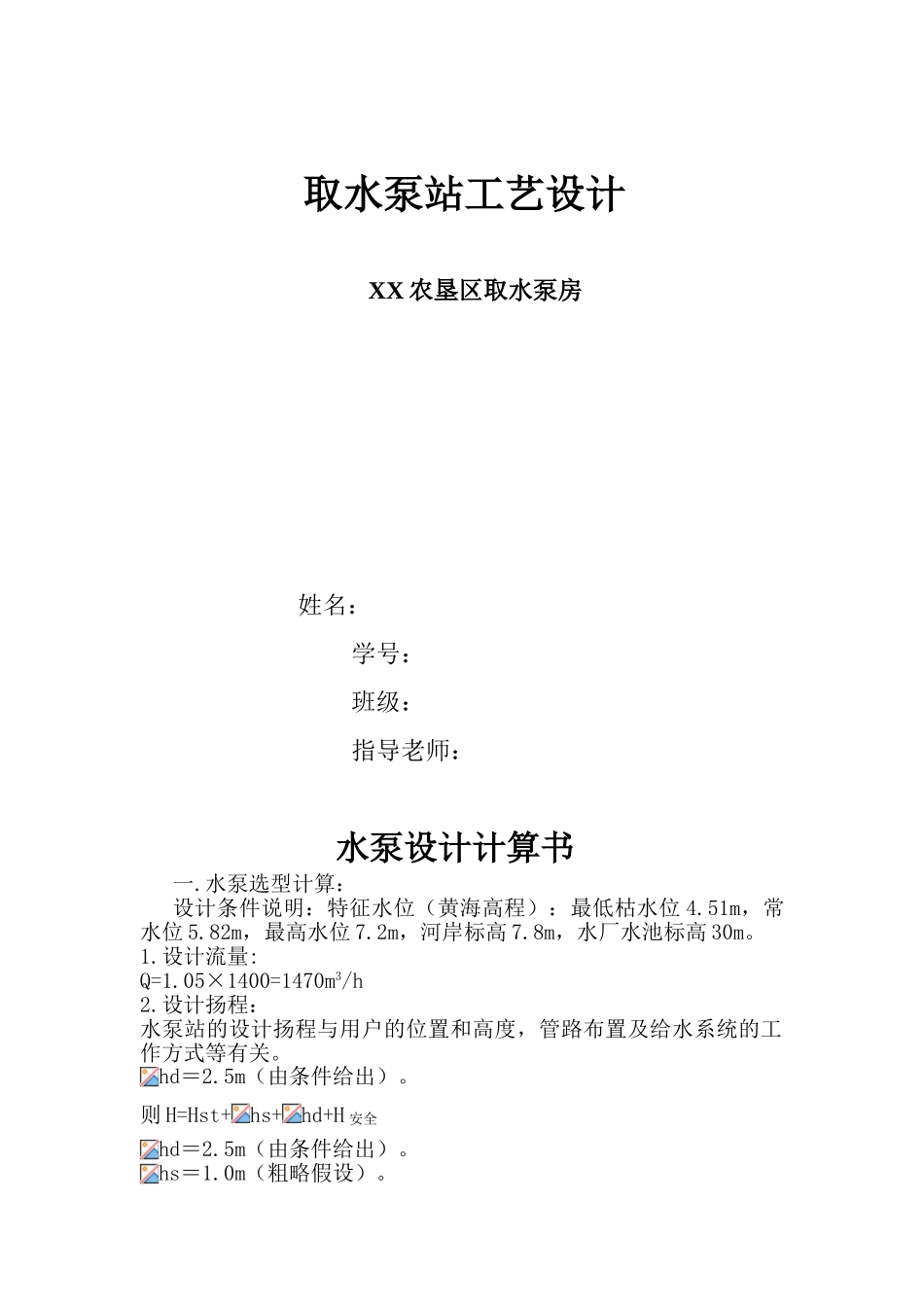

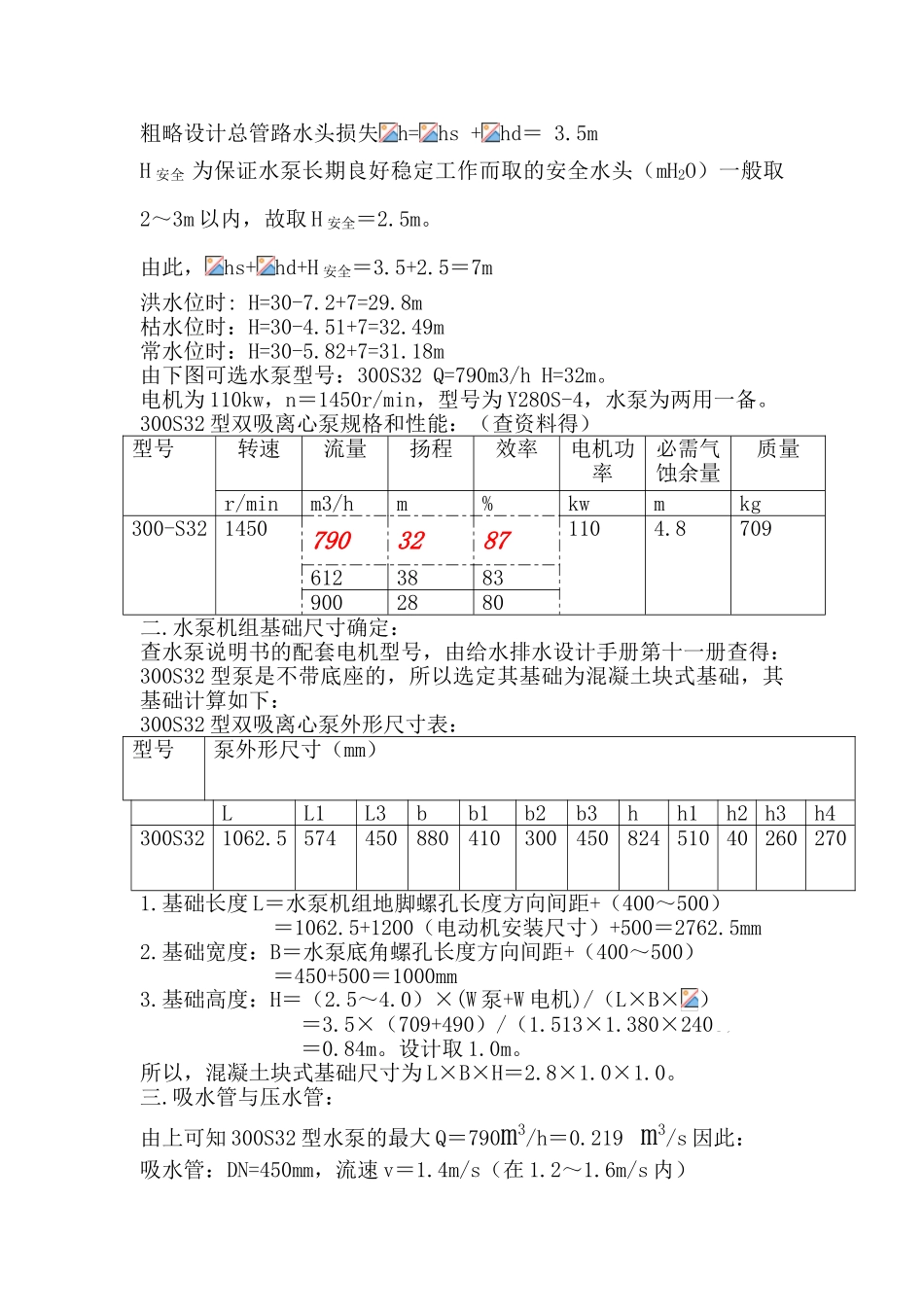

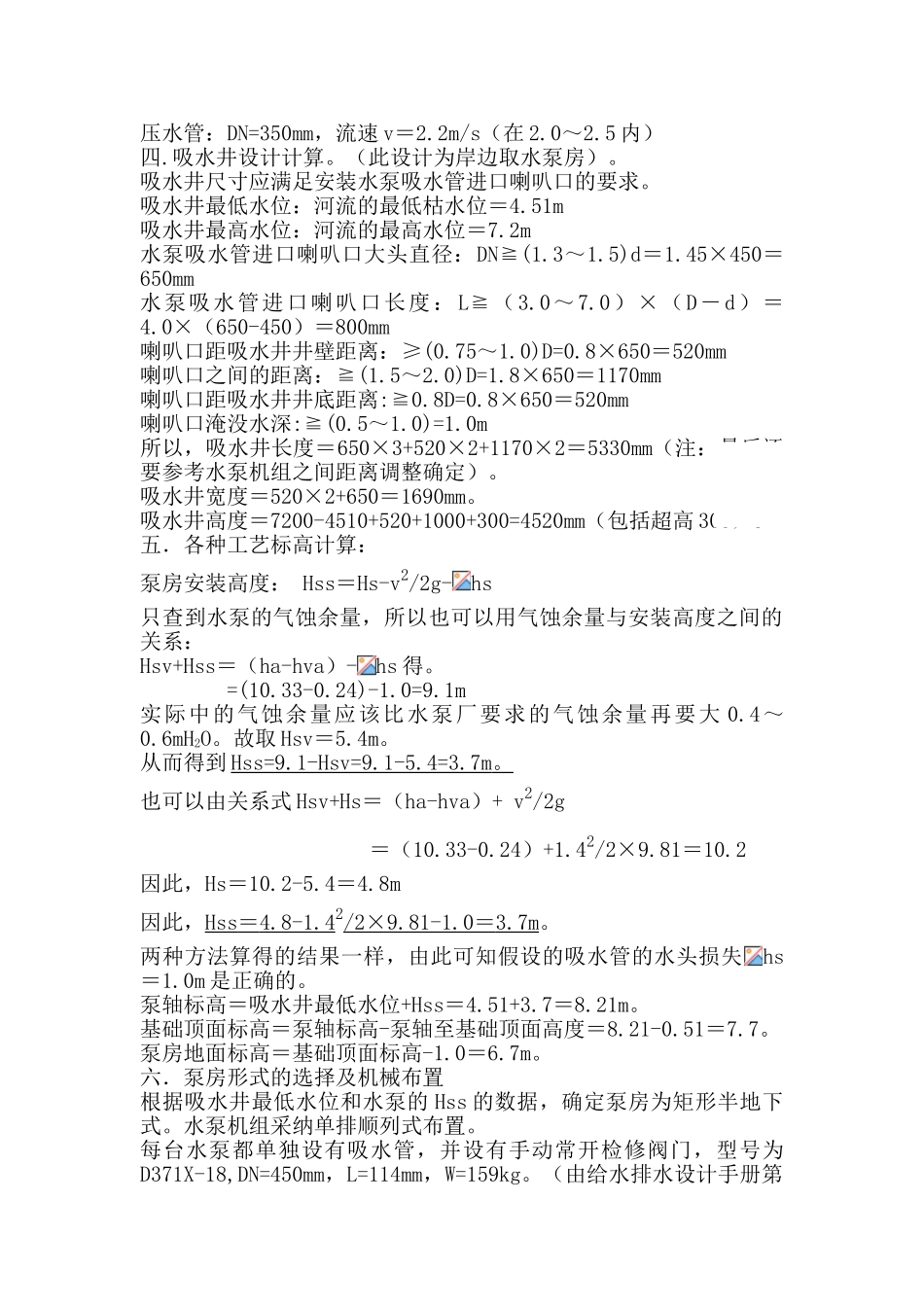

取水泵站工艺设计XX 农垦区取水泵房 姓名： 学号：班级：指导老师：水泵设计计算书一.水泵选型计算：设计条件说明：特征水位（黄海高程）：最低枯水位 4.51m，常水位 5.82m，最高水位 7.2m，河岸标高 7.8m，水厂水池标高 30m。1.设计流量:Q=1.05×1400=1470m3/h2.设计扬程：水泵站的设计扬程与用户的位置和高度，管路布置及给水系统的工作方式等有关。hd＝2.5m（由条件给出）。则 H=Hst+hs+hd+H 安全hd＝2.5m（由条件给出）。hs＝1.0m（粗略假设）。粗略设计总管路水头损失h=hs +hd＝ 3.5mH 安全 为保证水泵长期良好稳定工作而取的安全水头（mH2O）一般取2～3m 以内，故取 H 安全＝2.5m。由此，hs+hd+H 安全＝3.5+2.5＝7m洪水位时: H=30-7.2+7=29.8m枯水位时：H=30-4.51+7=32.49m常水位时：H=30-5.82+7=31.18m由下图可选水泵型号：300S32 Q=790m3/h H=32m。电机为 110kw，n＝1450r/min，型号为 Y280S-4，水泵为两用一备。300S32 型双吸离心泵规格和性能：（查资料得）型号转速流量扬程效率电机功率必需气蚀余量质量r/minm3/hm%kwmkg300-S32 145079032871104.870961238839002880二.水泵机组基础尺寸确定：查水泵说明书的配套电机型号，由给水排水设计手册第十一册查得：300S32 型泵是不带底座的，所以选定其基础为混凝土块式基础，其基础计算如下：300S32 型双吸离心泵外形尺寸表：型号泵外形尺寸（mm）LL1L3bb1b2b3hh1h2 h3h4300S32 1062.5 574450880410300450824 510 40 260 2701.基础长度 L＝水泵机组地脚螺孔长度方向间距+（400～500）＝1062.5+1200（电动机安装尺寸）+500＝2762.5mm2.基础宽度：B＝水泵底角螺孔长度方向间距+（400～500）＝450+500＝1000mm3.基础高度：H＝（2.5～4.0）×(W 泵+W 电机)/（L×B× ）＝3.5×（709+490）/（1.513×1.380×2400）＝0.84m。设计取 1.0m。所以，混凝土块式基础尺寸为 L×B×H＝2.8×1.0×1.0。三.吸水管与压水管：由上可知 300S32 型水泵的最大 Q＝790m3/h＝0.219 m3/s 因此：吸水管：DN=450mm，流速 v＝1.4m/s（在 1.2～1.6m/s 内） 压水管：DN=350mm，流速 v＝2.2m/s（在 2.0～2.5 内）四.吸水井设计计算。（此设计为岸边取水泵房）。吸水井尺寸应满足安装水泵吸水管进口喇叭口的要求。吸水井最低水位：河流的最低枯水位＝4.51m吸水井最高水位：河流的最高水位＝7.2m水泵吸水管进口喇叭口大头直径：DN≧(1.3～1.5)d＝1.45×450＝650mm水泵吸...
