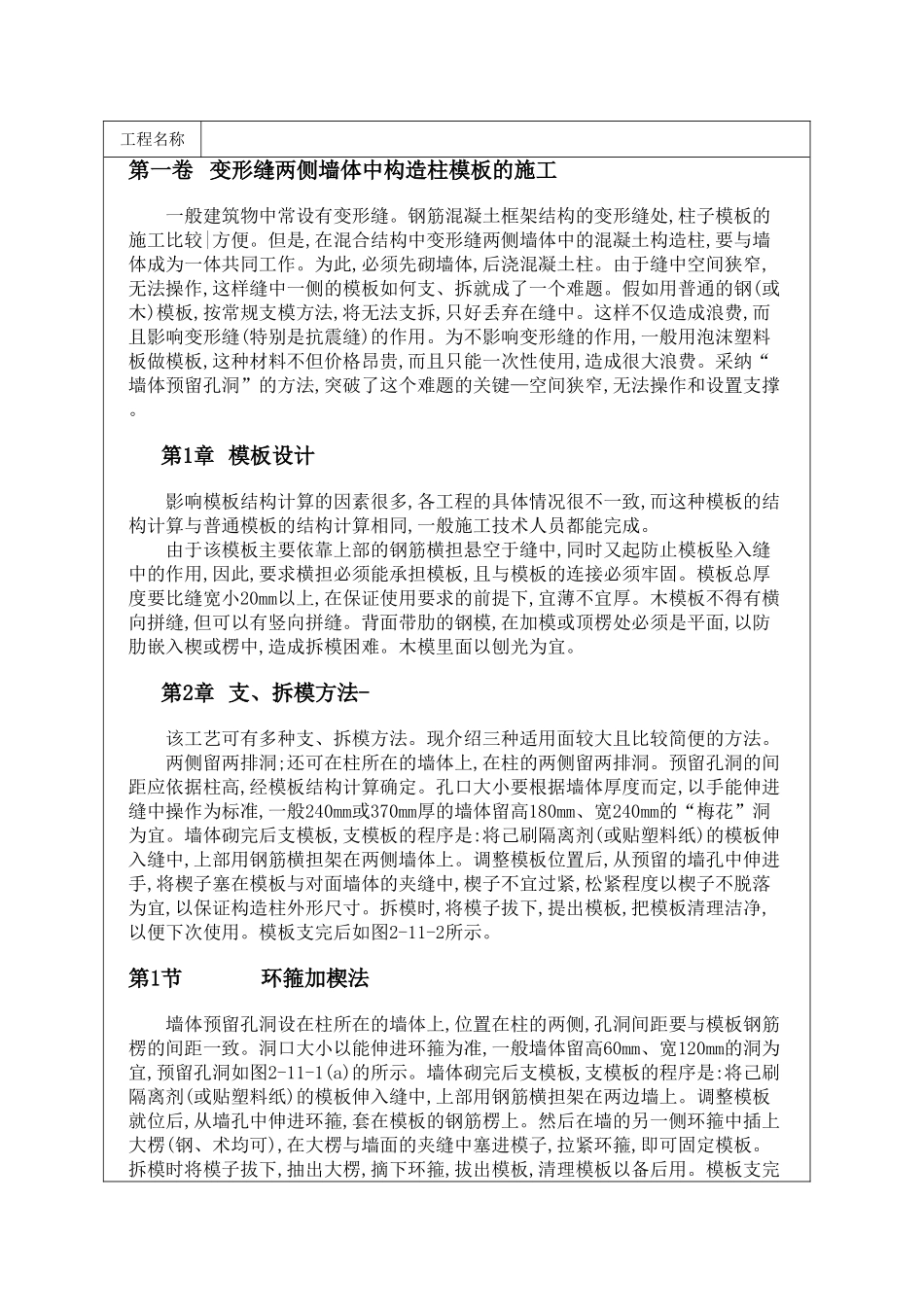

工程名称第一卷 变形缝两侧墙体中构造柱模板的施工一般建筑物中常设有变形缝
钢筋混凝土框架结构的变形缝处,柱子模板的施工比较|方便
但是,在混合结构中变形缝两侧墙体中的混凝土构造柱,要与墙体成为一体共同工作
为此,必须先砌墙体,后浇混凝土柱
由于缝中空间狭窄,无法操作,这样缝中一侧的模板如何支、拆就成了一个难题
假如用普通的钢(或木)模板,按常规支模方法,将无法支拆,只好丢弃在缝中
这样不仅造成浪费,而且影响变形缝(特别是抗震缝)的作用
为不影响变形缝的作用,一般用泡沫塑料板做模板,这种材料不但价格昂贵,而且只能一次性使用,造成很大浪费
采纳“墙体预留孔洞”的方法,突破了这个难题的关键—空间狭窄,无法操作和设置支撑
第1章 模板设计影响模板结构计算的因素很多,各工程的具体情况很不一致,而这种模板的结构计算与普通模板的结构计算相同,一般施工技术人员都能完成
由于该模板主要依靠上部的钢筋横担悬空于缝中,同时又起防止模板坠入缝中的作用,因此,要求横担必须能承担模板,且与模板的连接必须牢固
模板总厚度要比缝宽小20mm以上,在保证使用要求的前提下,宜薄不宜厚
木模板不得有横向拼缝,但可以有竖向拼缝
背面带肋的钢模,在加模或顶楞处必须是平面,以防肋嵌入楔或楞中,造成拆模困难
木模里面以刨光为宜
第2章 支、拆模方法-该工艺可有多种支、拆模方法
现介绍三种适用面较大且比较简便的方法
两侧留两排洞;还可在柱所在的墙体上,在柱的两侧留两排洞
预留孔洞的间距应依据柱高,经模板结构计算确定
孔口大小要根据墙体厚度而定,以手能伸进缝中操作为标准,一般240mm或370mm厚的墙体留高180mm、宽240mm的“梅花”洞为宜
墙体砌完后支模板,支模板的程序是:将己刷隔离剂(或贴塑料纸)的模板伸入缝中,上部用钢筋横担架在两侧墙体上
调整模板位置后,从预留的墙孔中伸进手,将楔子塞在模板与对面墙体的夹缝中
