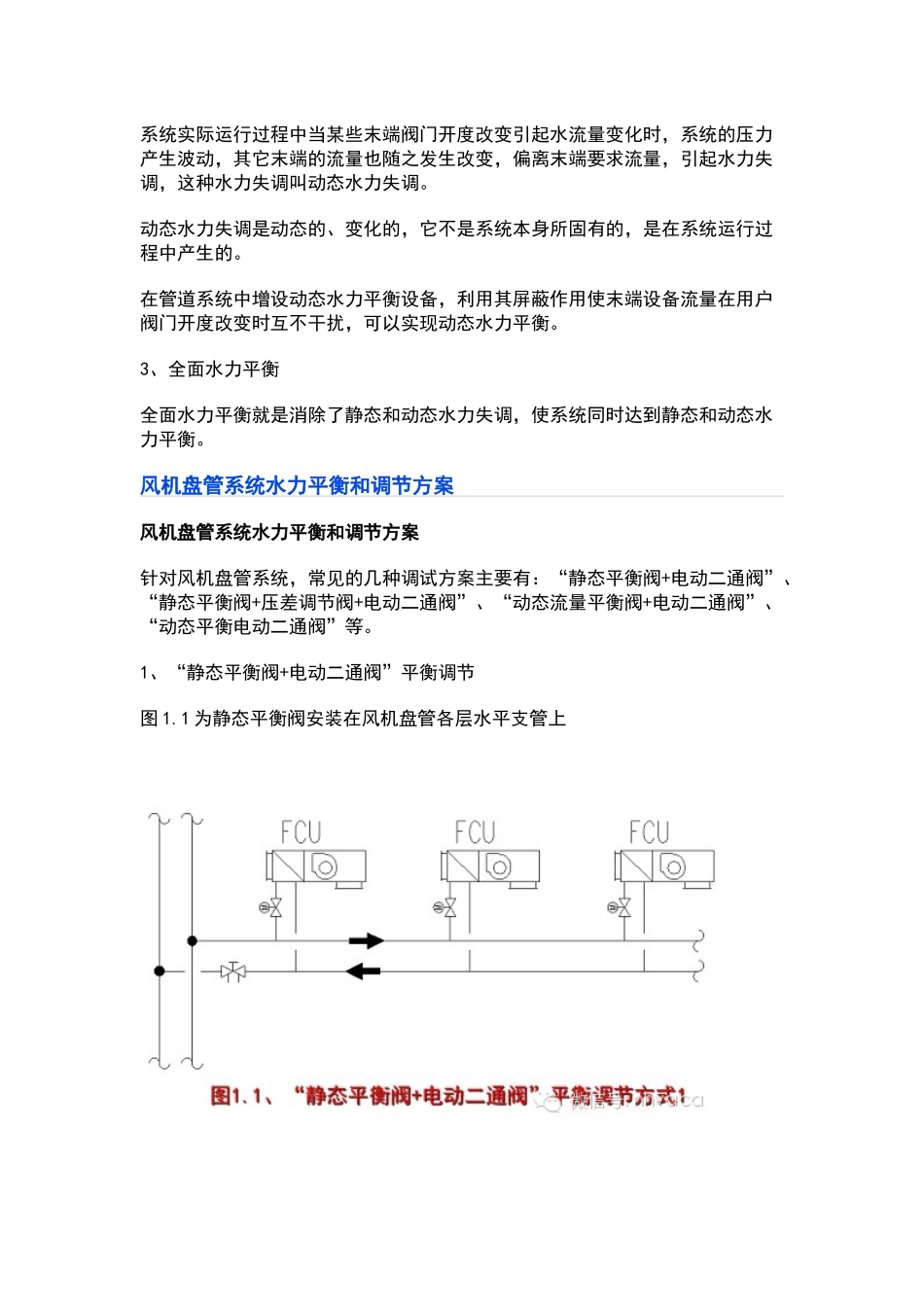

变流量系统几种平衡调节方案的选择 2025-02-14 暖通风向标 在暖通空调变流量水力系统中，水力平衡及调节方案的选择是个重要的课题。合理的选择水力平衡及调节方案，可以满足暖通空调系统的舒适节能性要求，使系统高效、稳定同时经济地运行。以下针对暖通空调风机盘管系统和空调箱（空气处理机组）系统分别讨论几种常见的平衡和调节方案。水力平衡概念及分类1、静态水力失调和静态水力平衡由于设计、施工、设备材料等原因导致的系统管道特性阻力数比值与设计要求的管道特性阻力数比值不一致，从而使系统各用户的实际流量与设计要求的流量不一致引起的水力失调，叫做静态水力失调。静态水力失调是稳态的、根本性的，是系统本身所固有的。通过增设水力平衡设备，在水系统初调试时对系统管道特性阻力系数比值进行调节，使其与设计要求的管道特性阻力系数比值一致，从而使系统总流量达到设计流量，同时使各末端设备流量达到设计流量，可以实现静态水力平衡。2、动态水力失调和动态水力平衡系统实际运行过程中当某些末端阀门开度改变引起水流量变化时，系统的压力产生波动，其它末端的流量也随之发生改变，偏离末端要求流量，引起水力失调，这种水力失调叫动态水力失调。动态水力失调是动态的、变化的，它不是系统本身所固有的，是在系统运行过程中产生的。在管道系统中增设动态水力平衡设备，利用其屏蔽作用使末端设备流量在用户阀门开度改变时互不干扰，可以实现动态水力平衡。3、全面水力平衡 全面水力平衡就是消除了静态和动态水力失调，使系统同时达到静态和动态水力平衡。风机盘管系统水力平衡和调节方案风机盘管系统水力平衡和调节方案针对风机盘管系统，常见的几种调试方案主要有：“静态平衡阀+电动二通阀”、“静态平衡阀+压差调节阀+电动二通阀”、“动态流量平衡阀+电动二通阀”、“动态平衡电动二通阀”等。1、“静态平衡阀+电动二通阀”平衡调节图 1.1 为静态平衡阀安装在风机盘管各层水平支管上图 1.2 为静态平衡阀安装在风机盘管各层水平支管和末端回水管上。通过安装静态水力平衡阀，并且在初调试时根据一定的步骤进行调节，可以使在系统调试合格后各层水平支管或者各个风机盘管的流量同时达到设计流量，系统部分或者全部消除了静态水力失调，但是在系统运行过程中，不同风机盘管的调节会存在一定的相互干扰，因此存在一定的动态水力失调。2、“静态平衡阀+压差调节阀+电动二通阀”平衡调节图 1.3 为压差调节器安装在风机盘管...
