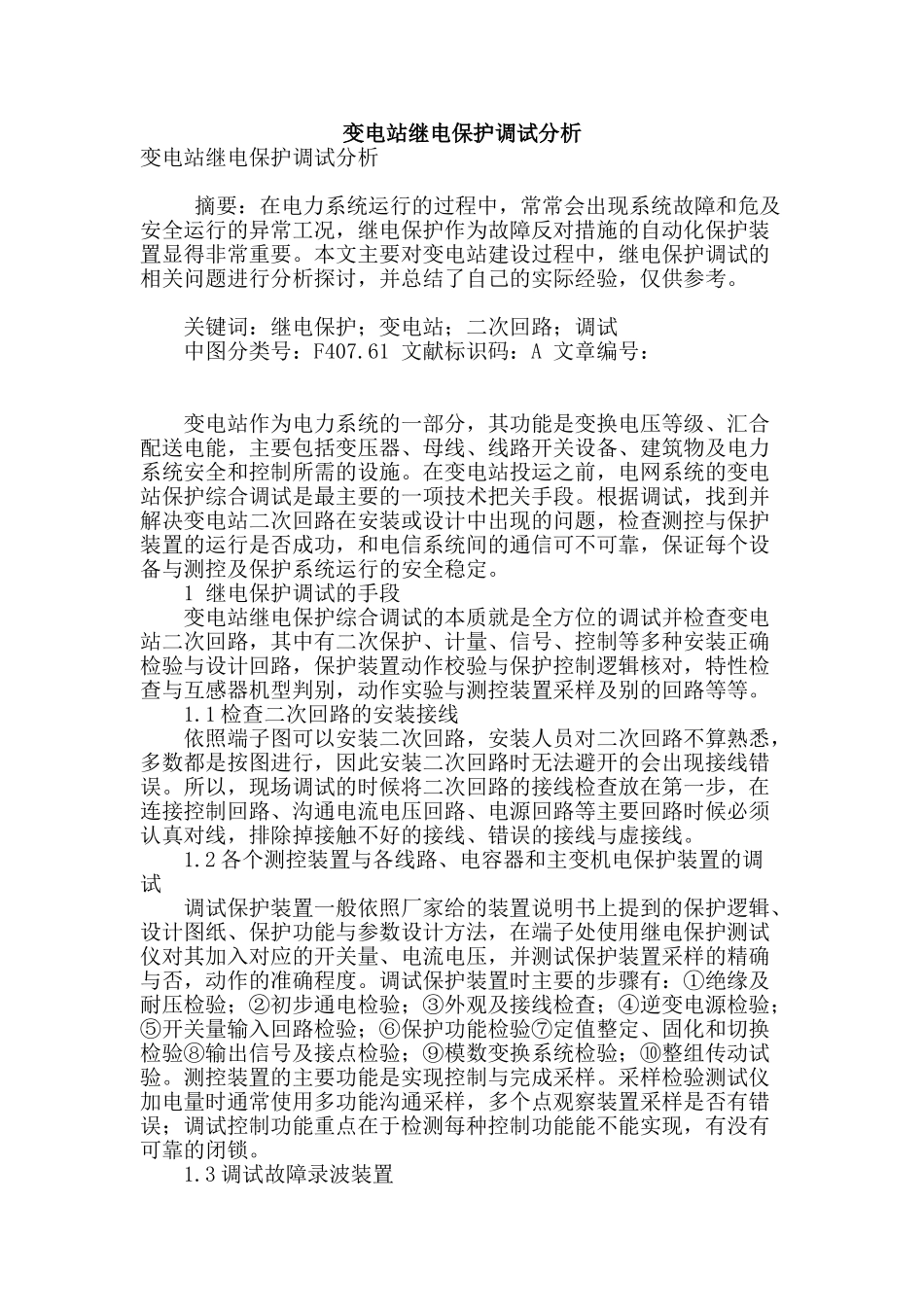

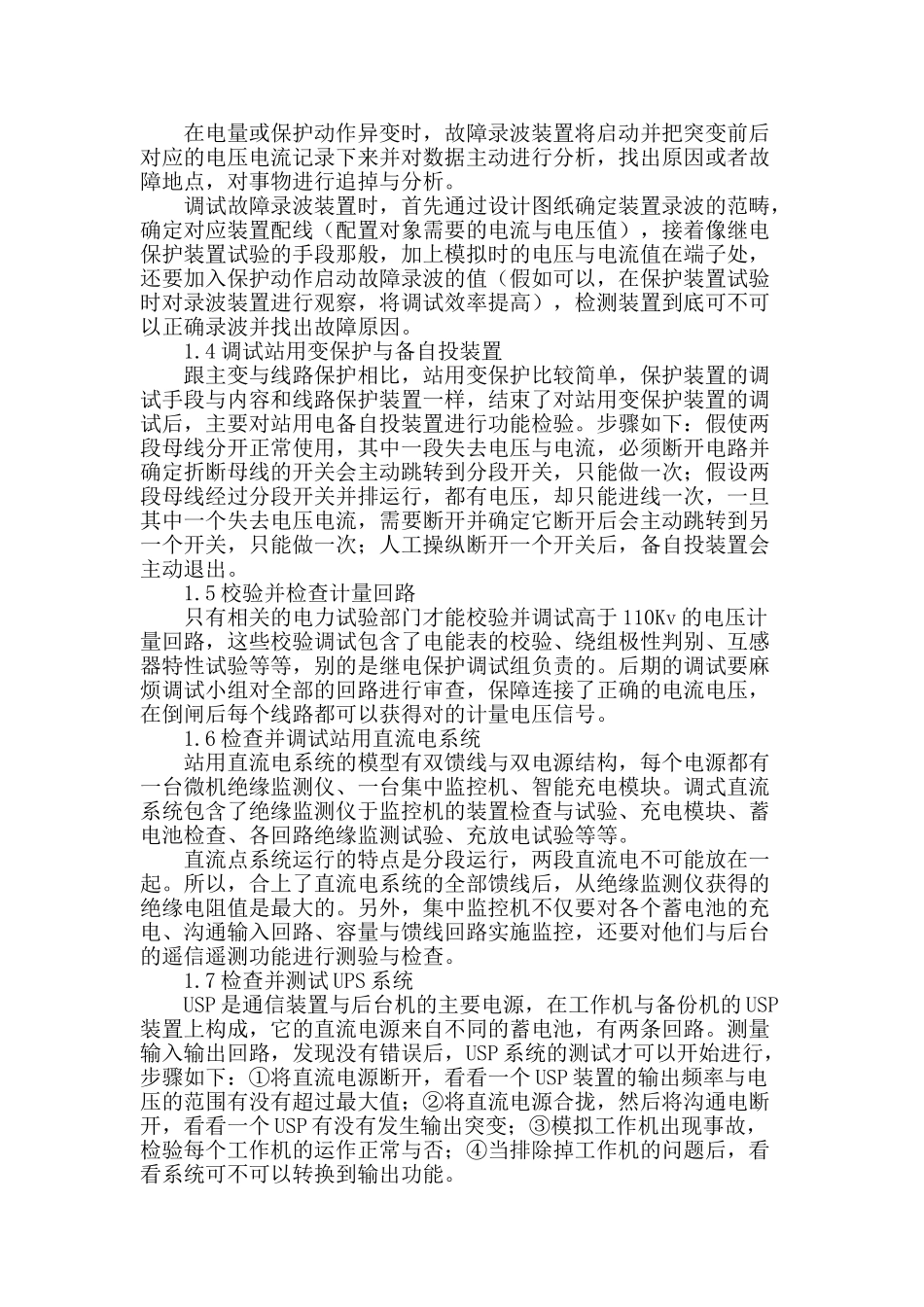

变电站继电保护调试分析变电站继电保护调试分析 摘要：在电力系统运行的过程中，常常会出现系统故障和危及安全运行的异常工况，继电保护作为故障反对措施的自动化保护装置显得非常重要。本文主要对变电站建设过程中，继电保护调试的相关问题进行分析探讨，并总结了自己的实际经验，仅供参考。 关键词：继电保护；变电站；二次回路；调试 中图分类号：F407.61 文献标识码：A 文章编号： 变电站作为电力系统的一部分，其功能是变换电压等级、汇合配送电能，主要包括变压器、母线、线路开关设备、建筑物及电力系统安全和控制所需的设施。在变电站投运之前，电网系统的变电站保护综合调试是最主要的一项技术把关手段。根据调试，找到并解决变电站二次回路在安装或设计中出现的问题，检查测控与保护装置的运行是否成功，和电信系统间的通信可不可靠，保证每个设备与测控及保护系统运行的安全稳定。 1 继电保护调试的手段 变电站继电保护综合调试的本质就是全方位的调试并检查变电站二次回路，其中有二次保护、计量、信号、控制等多种安装正确检验与设计回路，保护装置动作校验与保护控制逻辑核对，特性检查与互感器机型判别，动作实验与测控装置采样及别的回路等等。 1.1 检查二次回路的安装接线 依照端子图可以安装二次回路，安装人员对二次回路不算熟悉，多数都是按图进行，因此安装二次回路时无法避开的会出现接线错误。所以，现场调试的时候将二次回路的接线检查放在第一步，在连接控制回路、沟通电流电压回路、电源回路等主要回路时候必须认真对线，排除掉接触不好的接线、错误的接线与虚接线。 1.2 各个测控装置与各线路、电容器和主变机电保护装置的调试 调试保护装置一般依照厂家给的装置说明书上提到的保护逻辑、设计图纸、保护功能与参数设计方法，在端子处使用继电保护测试仪对其加入对应的开关量、电流电压，并测试保护装置采样的精确与否，动作的准确程度。调试保护装置时主要的步骤有：①绝缘及耐压检验；②初步通电检验；③外观及接线检查；④逆变电源检验；⑤开关量输入回路检验；⑥保护功能检验⑦定值整定、固化和切换检验⑧输出信号及接点检验；⑨模数变换系统检验；⑩整组传动试验。测控装置的主要功能是实现控制与完成采样。采样检验测试仪加电量时通常使用多功能沟通采样，多个点观察装置采样是否有错误；调试控制功能重点在于检测每种控制功能能不能实现，有没有可靠的闭锁。 1.3 调试故障录波装置 在电量或保...
