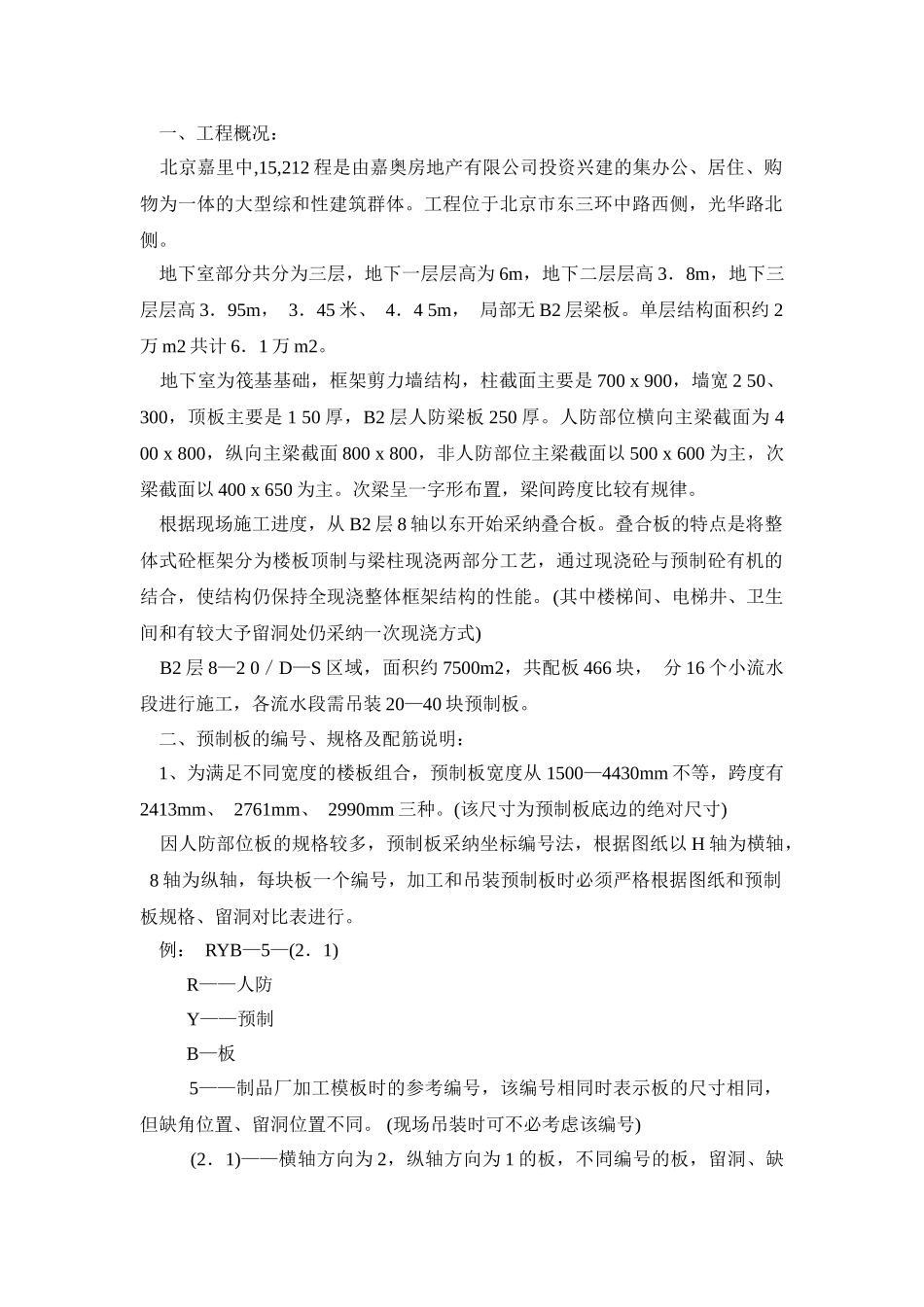

一、工程概况： 北京嘉里中,15,212 程是由嘉奥房地产有限公司投资兴建的集办公、居住、购物为一体的大型综和性建筑群体。工程位于北京市东三环中路西侧，光华路北侧。 地下室部分共分为三层，地下一层层高为 6m，地下二层层高 3．8m，地下三层层高 3．95m， 3．45 米、 4．4 5m， 局部无 B2 层梁板。单层结构面积约 2万 m2 共计 6．1 万 m2。 地下室为筏基基础，框架剪力墙结构，柱截面主要是 700 x 900，墙宽 2 50、 300，顶板主要是 1 50 厚，B2 层人防梁板 250 厚。人防部位横向主梁截面为 4 00 x 800，纵向主梁截面 800 x 800，非人防部位主梁截面以 500 x 600 为主，次梁截面以 400 x 650 为主。次梁呈一字形布置，梁间跨度比较有规律。 根据现场施工进度，从 B2 层 8 轴以东开始采纳叠合板。叠合板的特点是将整体式砼框架分为楼板顶制与梁柱现浇两部分工艺，通过现浇砼与预制砼有机的结合，使结构仍保持全现浇整体框架结构的性能。(其中楼梯间、电梯井、卫生间和有较大予留洞处仍采纳一次现浇方式) B2 层 8—2 0／D—S 区域，面积约 7500m2，共配板 466 块， 分 16 个小流水段进行施工，各流水段需吊装 20—40 块预制板。 二、预制板的编号、规格及配筋说明： 1、为满足不同宽度的楼板组合，预制板宽度从 1500—4430mm 不等，跨度有2413mm、 2761mm、 2990mm 三种。(该尺寸为预制板底边的绝对尺寸) 因人防部位板的规格较多，预制板采纳坐标编号法，根据图纸以 H 轴为横轴， 8 轴为纵轴，每块板一个编号，加工和吊装预制板时必须严格根据图纸和预制板规格、留洞对比表进行。 例： RYB—5—(2．1) R——人防 Y——预制 B—板 5——制品厂加工模板时的参考编号，该编号相同时表示板的尺寸相同，但缺角位置、留洞位置不同。 (现场吊装时可不必考虑该编号) (2．1)——横轴方向为 2，纵轴方向为 1 的板，不同编号的板，留洞、缺角位置不同。 (现场吊装时必须严格按此编号进行) 在加工预制板时应注意板编号的书写方向必须和缺角的方位、留洞位置相一致。例： 非人防部位的板有两种编号，特别的板标有坐标号，表示该板必须严格对应图纸和预制板规格、留洞对比表安装，未标坐标号的板表示这种规格的板有若干块。例： YB—3—ZJ(或 YJ、或 J2) Y——预制 B——板 3——预制板的编号ZJ——面对该板站在跨度的一侧，缺角变放在靠近自己的一侧，ZJ 表...
