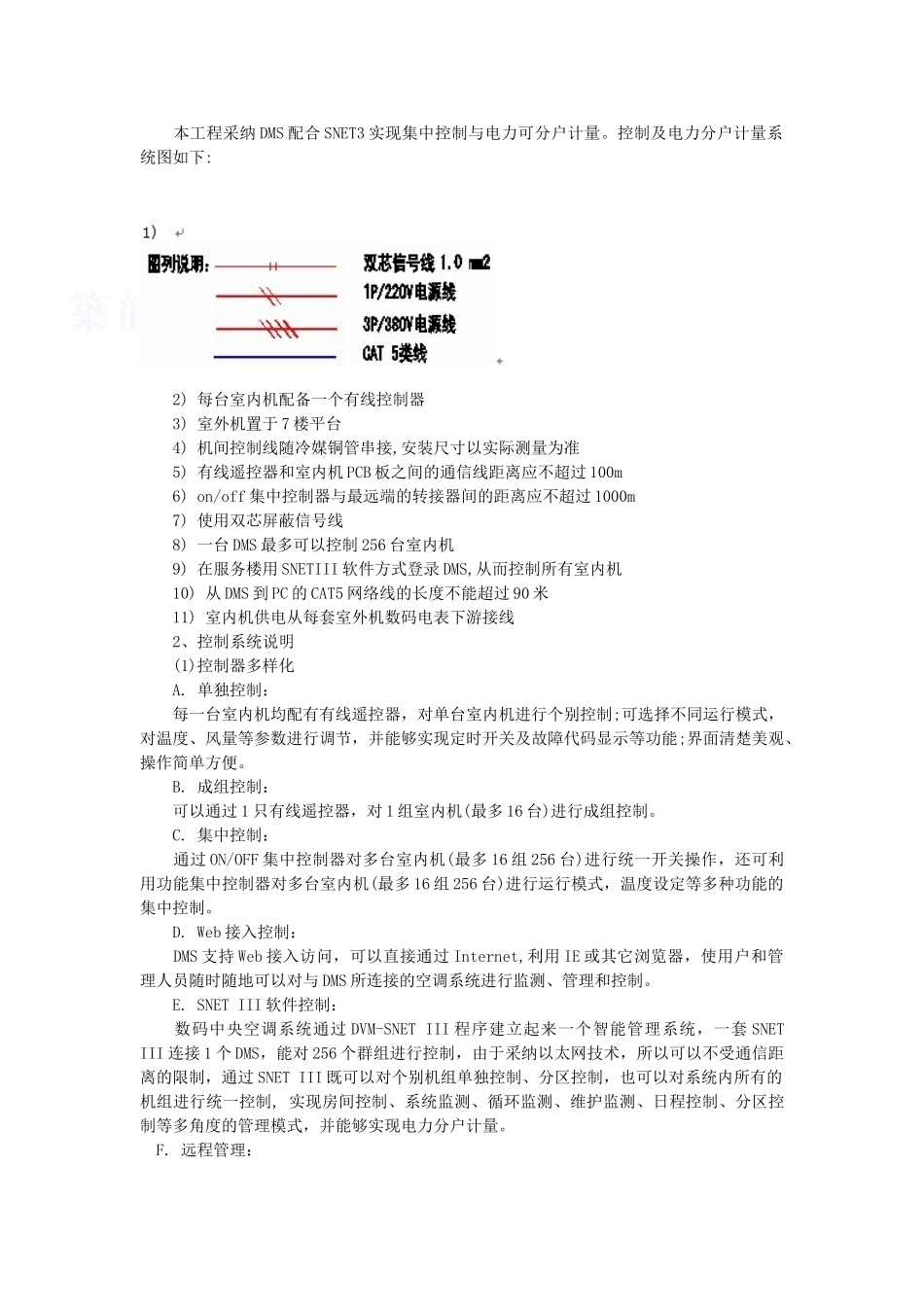

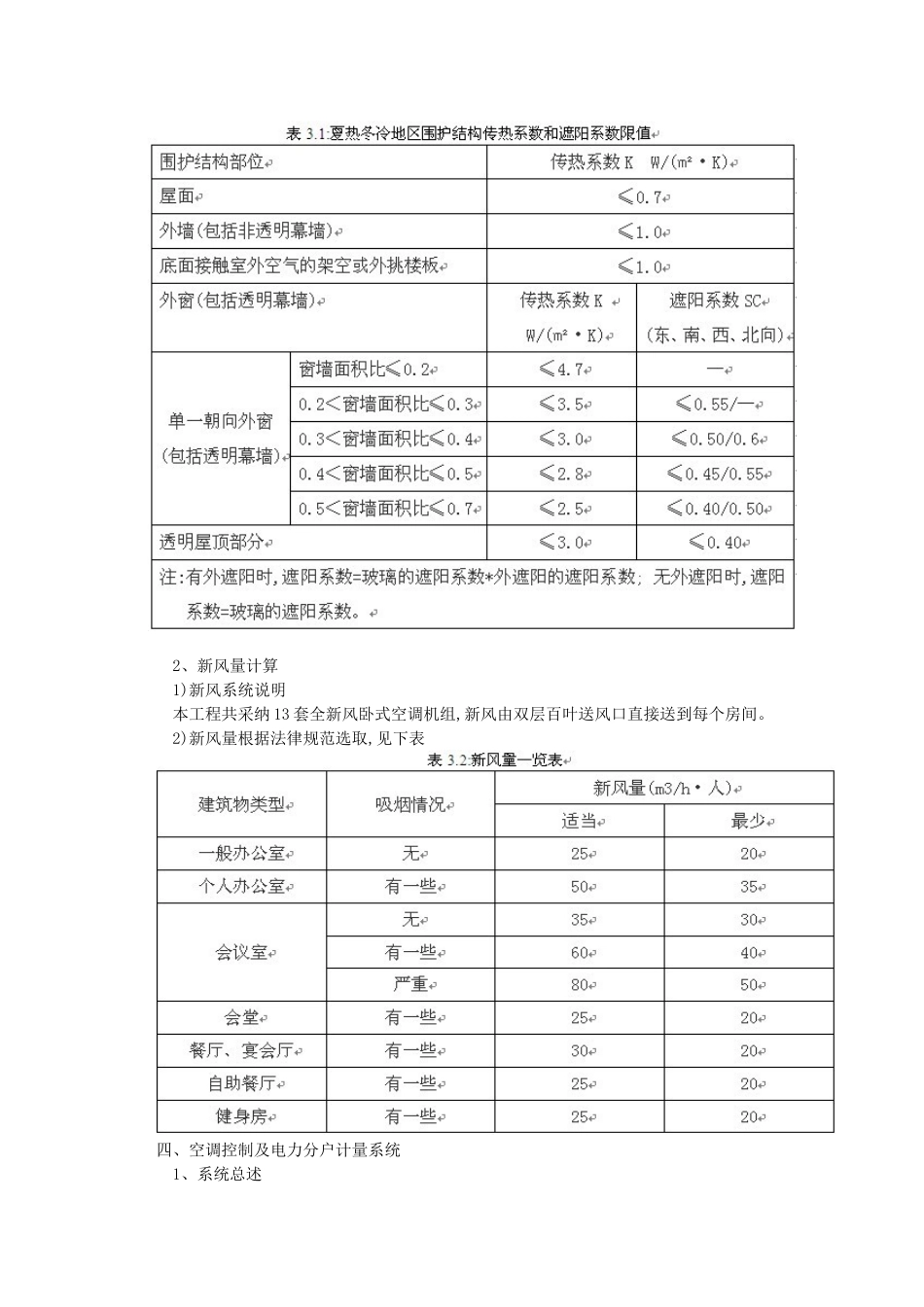

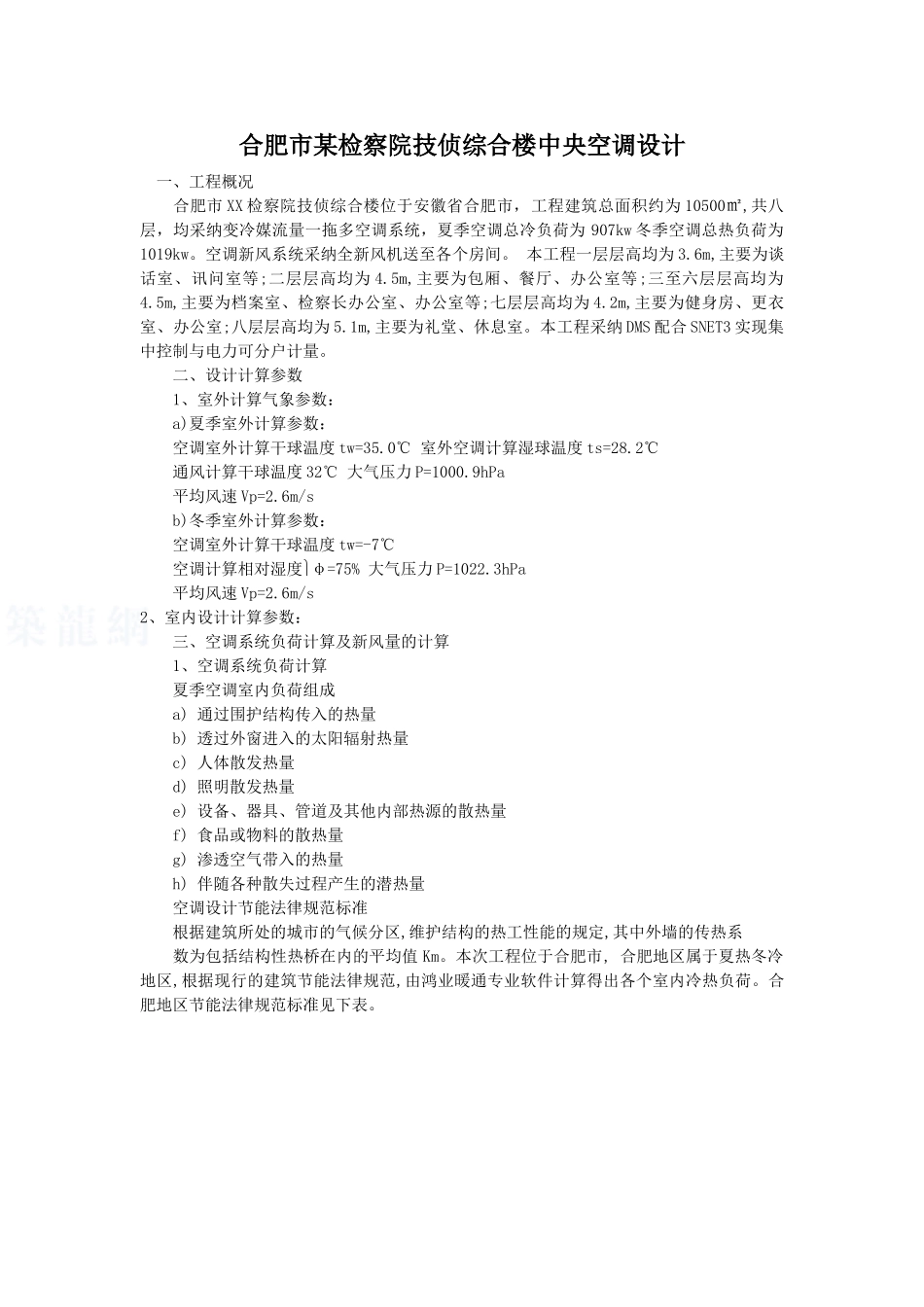

合肥市某检察院技侦综合楼中央空调设计 一、工程概况 合肥市 XX 检察院技侦综合楼位于安徽省合肥市，工程建筑总面积约为 10500㎡,共八层，均采纳变冷媒流量一拖多空调系统，夏季空调总冷负荷为 907kw 冬季空调总热负荷为 1019kw。空调新风系统采纳全新风机送至各个房间。 本工程一层层高均为 3.6m,主要为谈话室、讯问室等;二层层高均为 4.5m,主要为包厢、餐厅、办公室等;三至六层层高均为4.5m,主要为档案室、检察长办公室、办公室等;七层层高均为 4.2m,主要为健身房、更衣室、办公室;八层层高均为 5.1m,主要为礼堂、休息室。本工程采纳 DMS 配合 SNET3 实现集中控制与电力可分户计量。 二、设计计算参数 1、室外计算气象参数： a)夏季室外计算参数： 空调室外计算干球温度 tw=35.0℃ 室外空调计算湿球温度 ts=28.2℃ 通风计算干球温度 32℃ 大气压力 P=1000.9hPa 平均风速 Vp=2.6m/s b)冬季室外计算参数： 空调室外计算干球温度 tw=-7℃ 空调计算相对湿度φ=75% 大气压力 P=1022.3hPa 平均风速 Vp=2.6m/s2、室内设计计算参数： 三、空调系统负荷计算及新风量的计算 1、空调系统负荷计算 夏季空调室内负荷组成 a) 通过围护结构传入的热量 b) 透过外窗进入的太阳辐射热量 c) 人体散发热量 d) 照明散发热量 e) 设备、器具、管道及其他内部热源的散热量 f) 食品或物料的散热量 g) 渗透空气带入的热量 h) 伴随各种散失过程产生的潜热量 空调设计节能法律规范标准 根据建筑所处的城市的气候分区,维护结构的热工性能的规定,其中外墙的传热系 数为包括结构性热桥在内的平均值 Km。本次工程位于合肥市, 合肥地区属于夏热冬冷地区,根据现行的建筑节能法律规范,由鸿业暖通专业软件计算得出各个室内冷热负荷。合肥地区节能法律规范标准见下表。 2、新风量计算 1)新风系统说明 本工程共采纳 13 套全新风卧式空调机组,新风由双层百叶送风口直接送到每个房间。 2)新风量根据法律规范选取,见下表 四、空调控制及电力分户计量系统 1、系统总述 本工程采纳 DMS 配合 SNET3 实现集中控制与电力可分户计量。控制及电力分户计量系统图如下: 2) 每台室内机配备一个有线控制器 3) 室外机置于 7 楼平台 4) 机间控制线随冷媒铜管串接,安装尺寸以实际测量为准 5) 有线遥控器和室内机 PCB 板之间的通信线距离应不超过 100m 6) on/off 集中控制器与最远端的转接器间的距离应不超...
