吊顶顶棚施工规范工艺

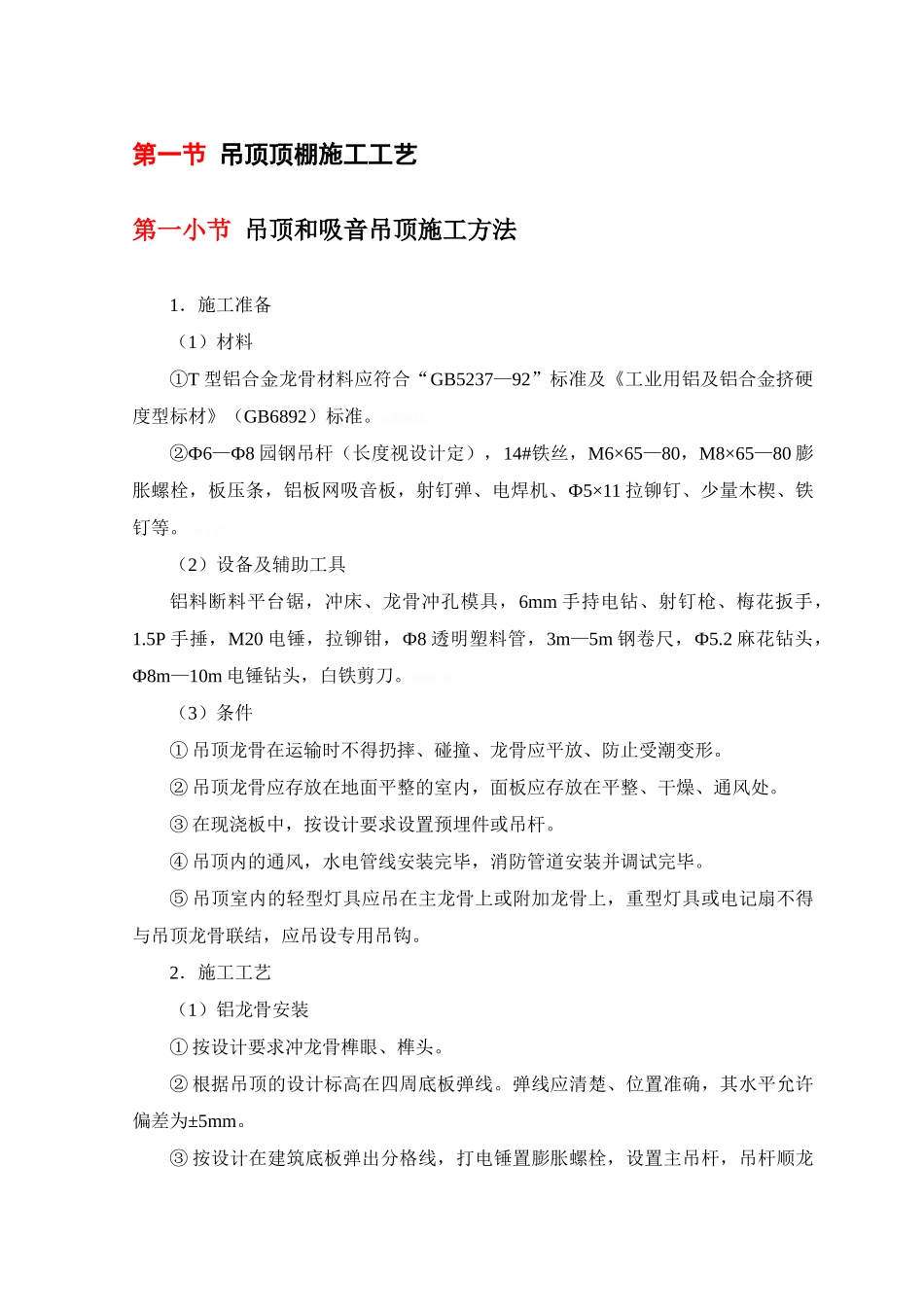

第一节 吊顶顶棚施工工艺第一小节 吊顶和吸音吊顶施工方法1．施工准备（1）材料①T 型铝合金龙骨材料应符合“GB5237—92”标准及《工业用铝及铝合金挤硬度型标材》（GB6892）标准。ajB2h1X。②Ф6—Ф8 园钢吊杆（长度视设计定），14#铁丝，M6×65—80，M8×65—80 膨胀螺栓，板压条，铝板网吸音板，射钉弹、电焊机、Ф5×11 拉铆钉、少量木楔、铁钉等。aaCywX1。（2）设备及辅助工具铝料断料平台锯，冲床、龙骨冲孔模具，6mm 手持电钻、射钉枪、梅花扳手，1.5P 手捶，M20 电锤，拉铆钳，Ф8 透明塑料管，3m—5m 钢卷尺，Ф5.2 麻花钻头，Ф8m—10m 电锤钻头，白铁剪刀。WkQKzQn。（3）条件① 吊顶龙骨在运输时不得扔摔、碰撞、龙骨应平放、防止受潮变形。② 吊顶龙骨应存放在地面平整的室内，面板应存放在平整、干燥、通风处。③ 在现浇板中，按设计要求设置预埋件或吊杆。④ 吊顶内的通风，水电管线安装完毕，消防管道安装并调试完毕。⑤ 吊顶室内的轻型灯具应吊在主龙骨上或附加龙骨上，重型灯具或电记扇不得与吊顶龙骨联结，应吊设专用吊钩。2．施工工艺（1）铝龙骨安装① 按设计要求冲龙骨榫眼、榫头。② 根据吊顶的设计标高在四周底板弹线。弹线应清楚、位置准确，其水平允许偏差为±5mm。③ 按设计在建筑底板弹出分格线，打电锤置膨胀螺栓，设置主吊杆，吊杆顺龙骨方向设置，其间距为 3—4 倍 D（D 为主龙骨纵向分格尺寸）；吊杆距主龙骨端部不得超过 300mm，否则应增设吊杆，吊杆与设备相遇，应调整吊点构造或增设吊杆。pMVaoQi。④ 用射钉枪在龙骨上方打铁丝固定吊点孔，间距为 2—3 倍 D。⑤ 安装边龙骨，边龙骨用射钉枪直接固定于四周墙上。⑥ 吊挂好龙骨后，接通线按吊顶面积大小设置水平控制交叉线，平顶中部应起拱，起拱高度不小于房间短向跨度 1/200。aSV6qH2。⑦ 根据水平控制线调整主吊杆螺栓，斜拉固定铁纯正吊点，初调好龙骨；质量应基本符合要求；按设计图开灯具口；主龙骨连接口应错位设置，连接处的对接错位偏差不得超过 2mm。WcTRbsf。（2）面板安装① 面板安装在通风、水电管道、消防管道安装、调试完毕后进行；重型灯具、电扇不得与龙骨连接，应设置独立吊杆。lErfZe4。② 面板安装：应按图纸设计放置；若无图案设计要求，应由中间向两边对称安装；墙面与吊顶的接缝应交圈一致；面板与墙面、窗帘灯具等交接处应严密，不得有漏缝现象，面板与柱体、竖管道交接处应整块开口，不允许碎...
