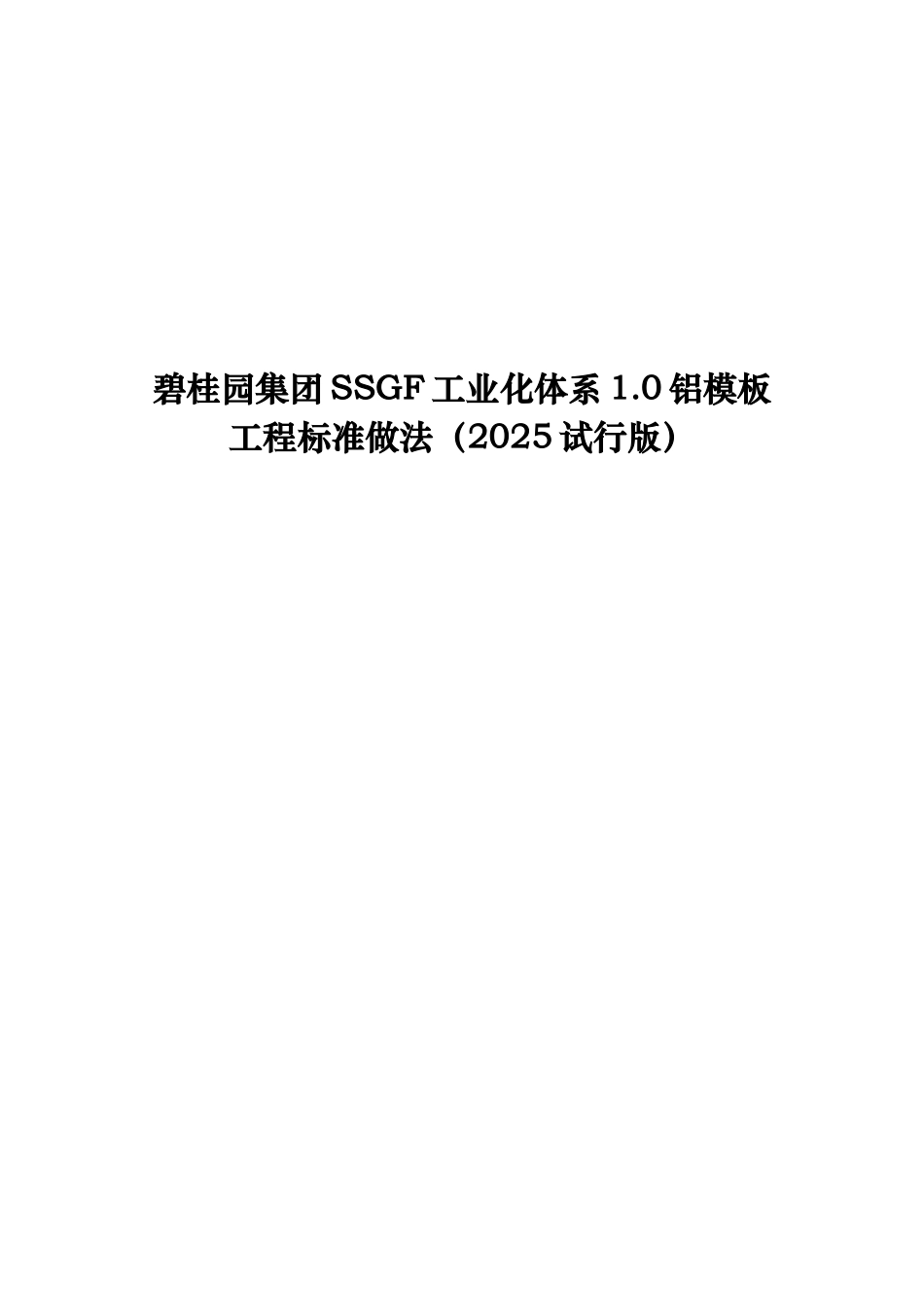

名企SSGF工业化体系铝模板工程标准做法

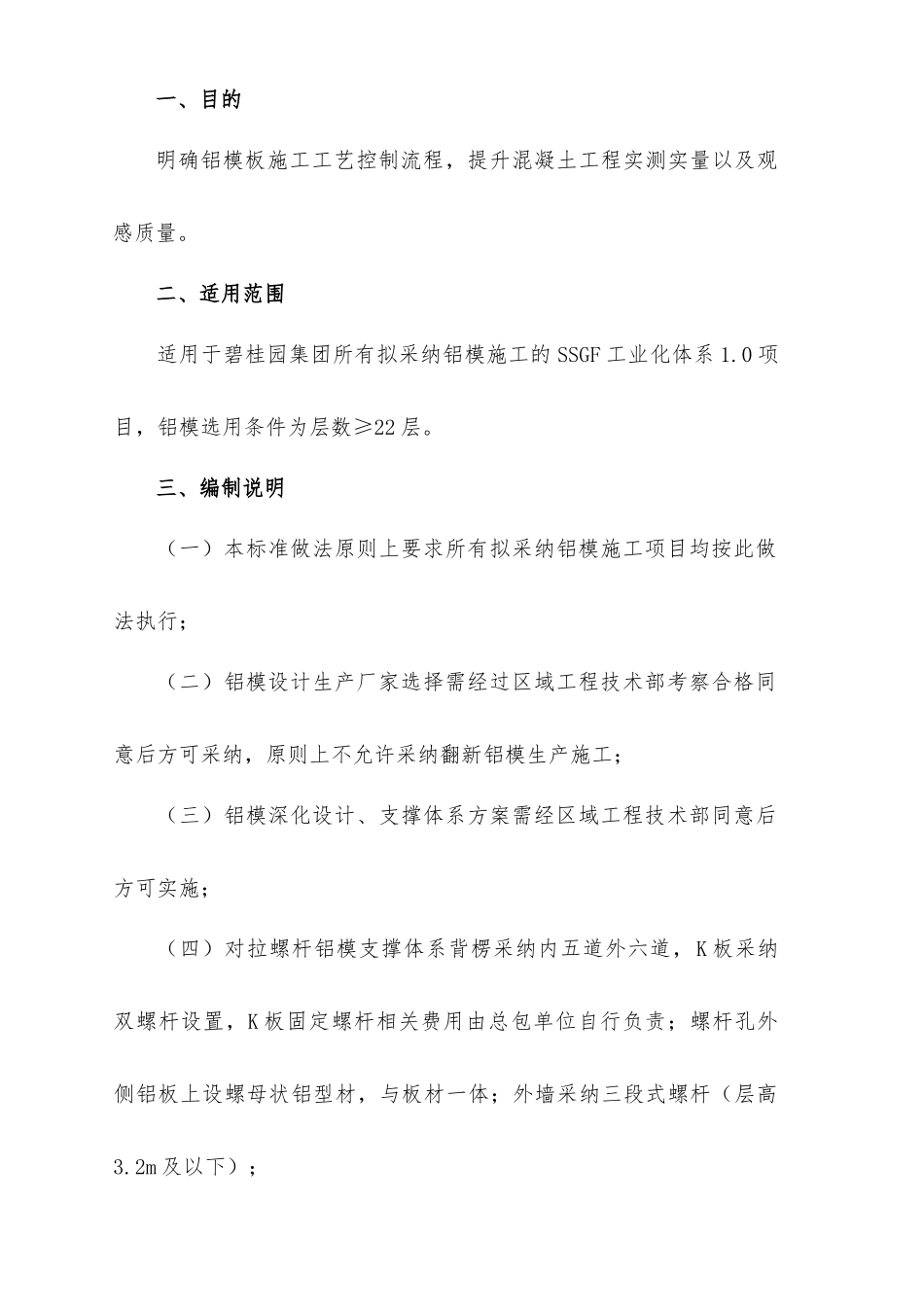

碧桂园集团 SSGF 工业化体系 1.0 铝模板工程标准做法（2025 试行版）目录一 、 目的..............................................3二 、 适用范围...........................................3三 、编制说明............................................3四 、 铝模应用流程.......................................4（一）模板配模体系......................................5（二）常规模板编码规则..................................5（三）模板示例..........................................5（四）施工工具..........................................8（五）模板安装..........................................8（六）重要节点做法.....................................15（七）严禁做法.........................................18一、目的明确铝模板施工工艺控制流程，提升混凝土工程实测实量以及观感质量。 二、适用范围适用于碧桂园集团所有拟采纳铝模施工的 SSGF 工业化体系 1.0 项目，铝模选用条件为层数≥22 层。三、编制说明（一）本标准做法原则上要求所有拟采纳铝模施工项目均按此做法执行；（二）铝模设计生产厂家选择需经过区域工程技术部考察合格同意后方可采纳，原则上不允许采纳翻新铝模生产施工；（三）铝模深化设计、支撑体系方案需经区域工程技术部同意后方可实施；（四）对拉螺杆铝模支撑体系背楞采纳内五道外六道，K 板采纳双螺杆设置，K 板固定螺杆相关费用由总包单位自行负责；螺杆孔外侧铝板上设螺母状铝型材，与板材一体；外墙采纳三段式螺杆（层高3.2m 及以下）；向铝模厂提供全套图纸及施工方案深化设计图（ 7 天）配模图会审、调整（ 7 天）天）召集各专业进行图纸会审（公司图纸内审时，铝模厂参加）铝模加工（ 20 天）铝 模 试 拼 装 （ 15天）验收（ 3 天）验收合格编 号 （ 总 包 班 组 3天）打 包 运 输 到 场 （ 3天）项 目 部 提 出 整 改（邮件发出）铝模厂整改（ 3 天内必须整改完成）（五）层高 3.2m 及以下优先选用对拉片铝模体系，对拉片铝模体系背楞采纳内三道外四道；K 板采纳双螺杆设置；（六）铝模型材采纳 6061-T6 型材；四、铝模应用流程 （一）铝模从深化设计到试拼装验收完成的标准工期 60 天；（二）向铝模厂提供的图纸及方案包括：建筑图、结构图、装修办理模板移交验收不合格图、水电图、外架方案、放线孔...
