呼和浩特某机场航站楼换热机组及地暖管道运行调试方案

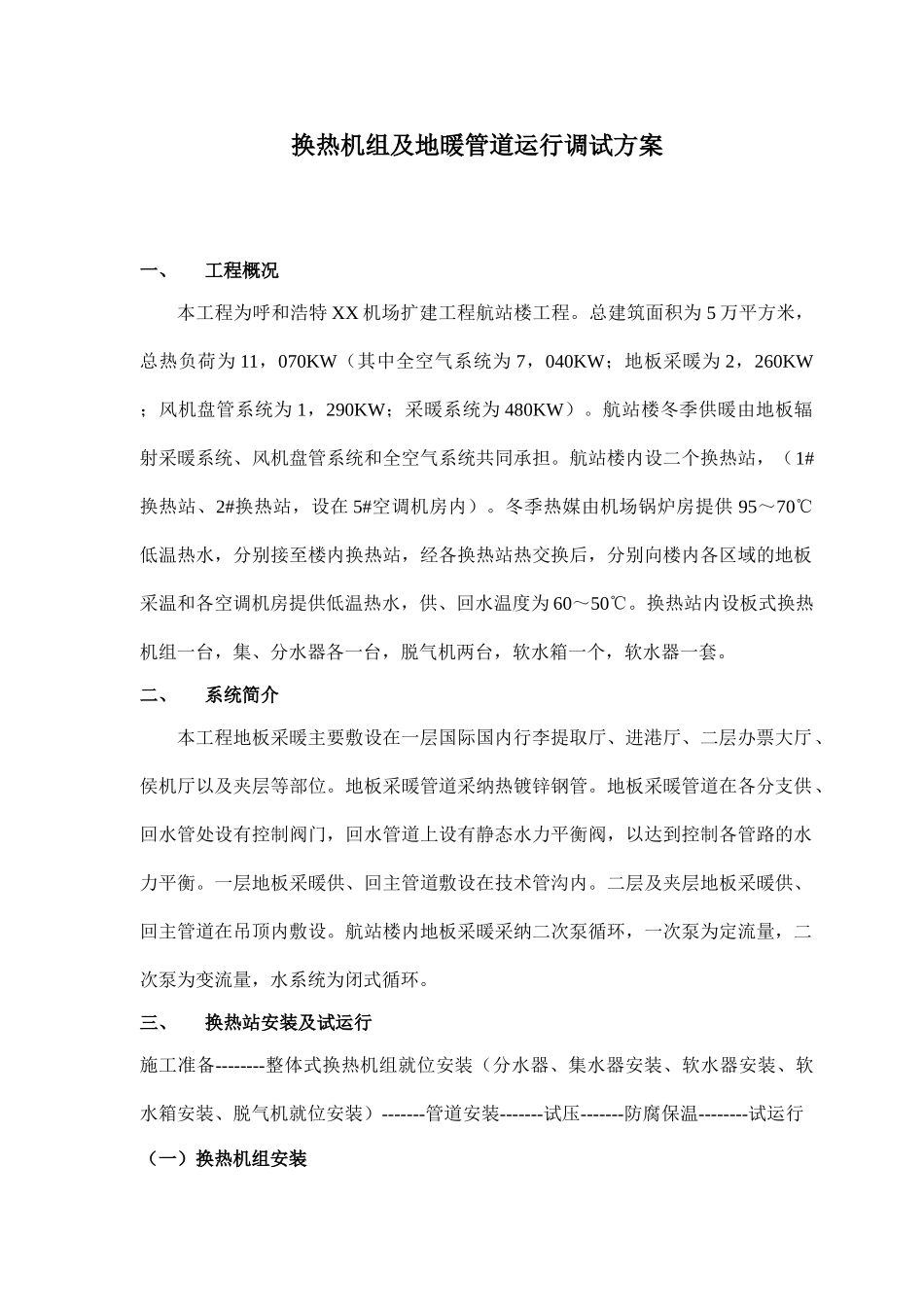

换热机组及地暖管道运行调试方案一、工程概况本工程为呼和浩特 XX 机场扩建工程航站楼工程。总建筑面积为 5 万平方米，总热负荷为 11，070KW（其中全空气系统为 7，040KW；地板采暖为 2，260KW ；风机盘管系统为 1，290KW；采暖系统为 480KW）。航站楼冬季供暖由地板辐射采暖系统、风机盘管系统和全空气系统共同承担。航站楼内设二个换热站，（1#换热站、2#换热站，设在 5#空调机房内）。冬季热媒由机场锅炉房提供 95～70℃低温热水，分别接至楼内换热站，经各换热站热交换后，分别向楼内各区域的地板采温和各空调机房提供低温热水，供、回水温度为 60～50℃。换热站内设板式换热机组一台，集、分水器各一台，脱气机两台，软水箱一个，软水器一套。二、系统简介本工程地板采暖主要敷设在一层国际国内行李提取厅、进港厅、二层办票大厅、侯机厅以及夹层等部位。地板采暖管道采纳热镀锌钢管。地板采暖管道在各分支供、回水管处设有控制阀门，回水管道上设有静态水力平衡阀，以达到控制各管路的水力平衡。一层地板采暖供、回主管道敷设在技术管沟内。二层及夹层地板采暖供、回主管道在吊顶内敷设。航站楼内地板采暖采纳二次泵循环，一次泵为定流量，二次泵为变流量，水系统为闭式循环。三、换热站安装及试运行施工准备--------整体式换热机组就位安装（分水器、集水器安装、软水器安装、软水箱安装、脱气机就位安装）-------管道安装-------试压-------防腐保温--------试运行（一）换热机组安装1.对换热机组按压力容器的技术规定进行检查验收。2.组织各方进行设备基础复查，并形成验收记录。（二）设备支架制作安装1.根据现场条件采纳吊车、滚杠等将换热机组运到安装部位，同时进行设备的定位复核。2.对换热机组以最大工作压力的 1.5 倍做水压试验，在试验压力下，保持 10min 压力不降为合格。3.管道连接和仪表安装，各种控制阀门应布置在便于操作和维修的部位，仪表安装位置应便于观察和更换，回水入口应设置温度计，热水出口设温度计和放气阀。（二）换热机组试运行1.换热机组的试运行是在安装和单机试运转基础上进行的带负荷的联合试运转 。在联合试运转前应先办理交工验收手续。2.建设单位组织、设计单位参加，进行换热机组的带负荷联合试运转。（三）换热站试运行前的准备1.换热站内的设备及管道均已安装完毕；设备已进行过单机水压试验或试运行，并经各有关方会签的试验或试运转记录；管道已按系统进行了水压试验和管道冲洗...
