商业楼幕墙工程槽式预埋件施工工艺

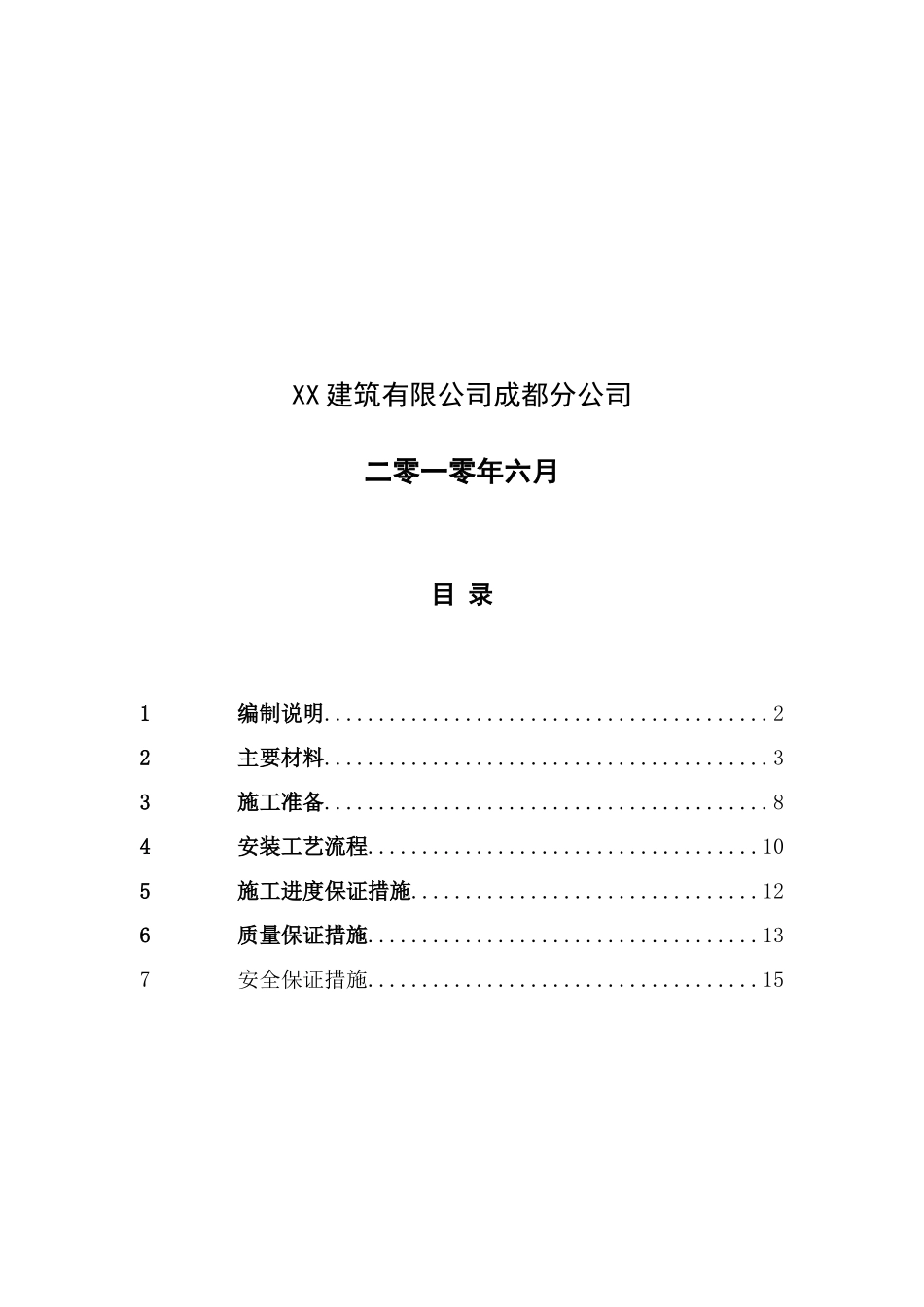

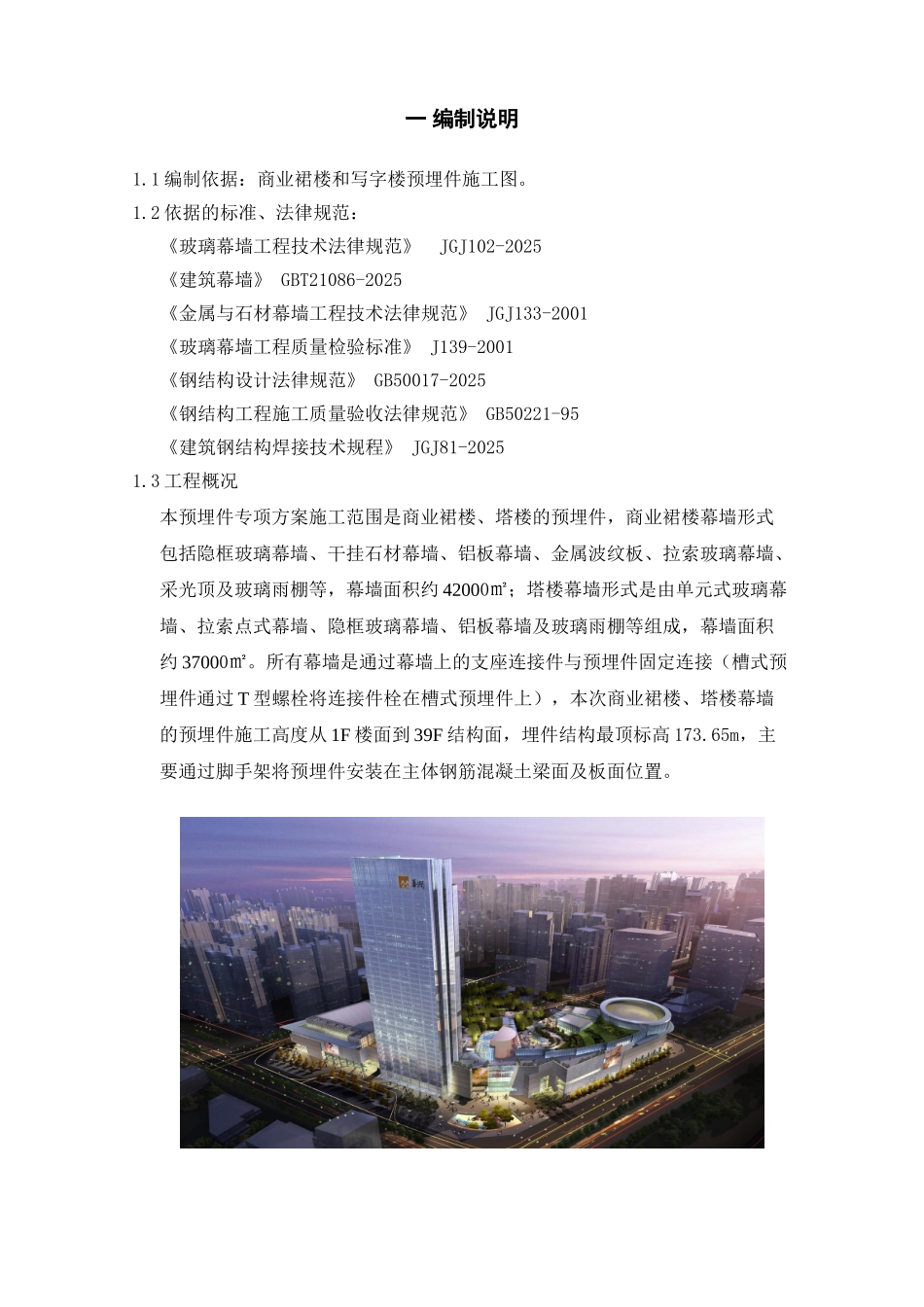

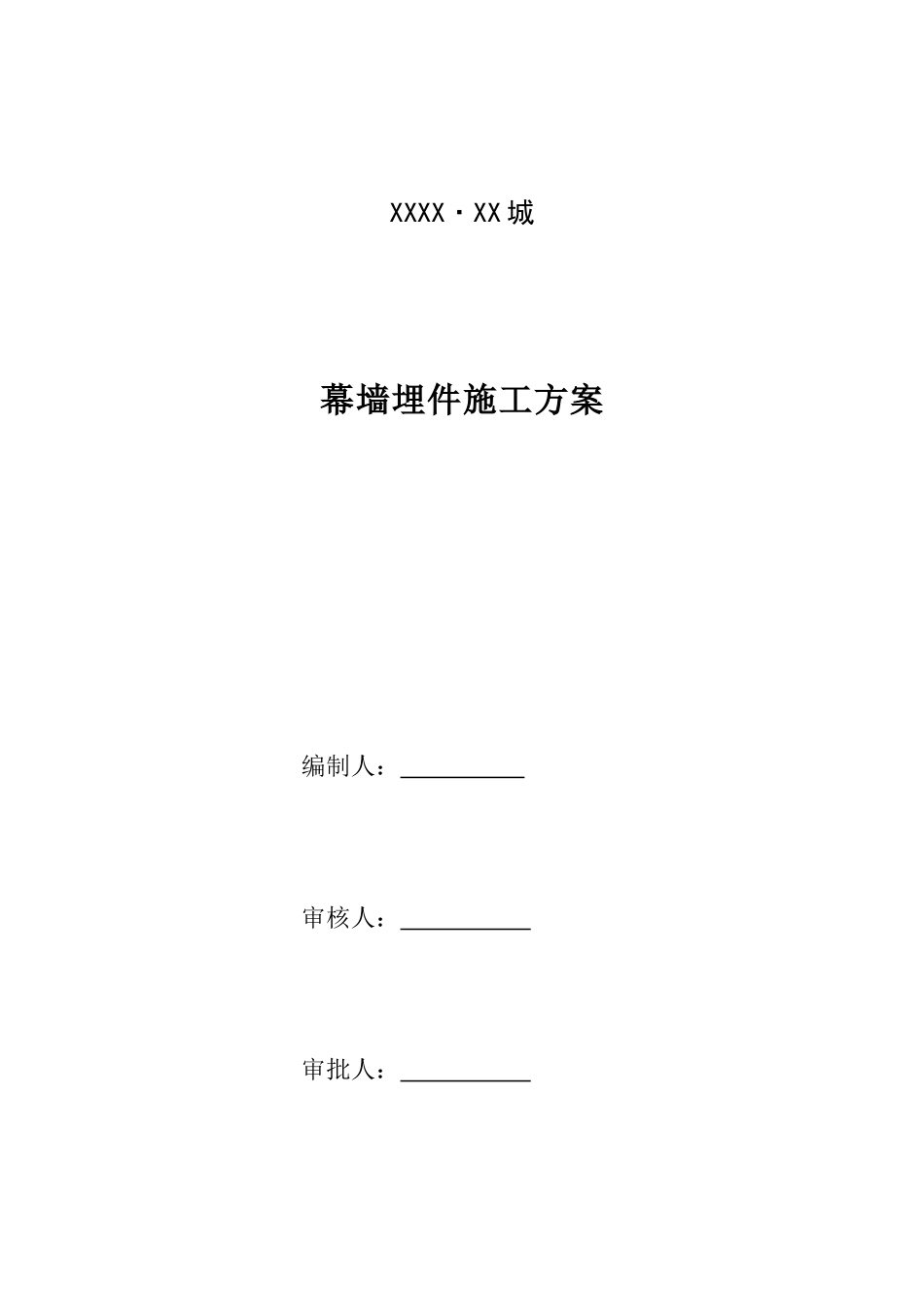

XXXX·XX 城幕墙埋件施工方案编制人： 审核人： 审批人： XX 建筑有限公司成都分公司二零一零年六月目 录1编制说明.........................................22主要材料.........................................33施工准备.........................................84安装工艺流程....................................105施工进度保证措施................................126质量保证措施....................................137安全保证措施....................................15一 编制说明1.1 编制依据：商业裙楼和写字楼预埋件施工图。1.2 依据的标准、法律规范： 《玻璃幕墙工程技术法律规范》 JGJ102-2025 《建筑幕墙》 GBT21086-2025 《金属与石材幕墙工程技术法律规范》 JGJ133-2001 《玻璃幕墙工程质量检验标准》 J139-2001 《钢结构设计法律规范》 GB50017-2025 《钢结构工程施工质量验收法律规范》 GB50221-95 《建筑钢结构焊接技术规程》 JGJ81-20251.3 工程概况 本预埋件专项方案施工范围是商业裙楼、塔楼的预埋件，商业裙楼幕墙形式包括隐框玻璃幕墙、干挂石材幕墙、铝板幕墙、金属波纹板、拉索玻璃幕墙、采光顶及玻璃雨棚等，幕墙面积约 42000㎡；塔楼幕墙形式是由单元式玻璃幕墙、拉索点式幕墙、隐框玻璃幕墙、铝板幕墙及玻璃雨棚等组成，幕墙面积约 37000㎡。所有幕墙是通过幕墙上的支座连接件与预埋件固定连接（槽式预埋件通过 T 型螺栓将连接件栓在槽式预埋件上），本次商业裙楼、塔楼幕墙的预埋件施工高度从 1F 楼面到 39F 结构面，埋件结构最顶标高 173.65m，主要通过脚手架将预埋件安装在主体钢筋混凝土梁面及板面位置。 二 主要材料2.1 预埋件的材质说明及相关的技术要求：预埋件主要材料包括：Q235B 钢板，钢筋为Ⅱ级￠12 锚杆；埋件的安装以最终各方确认的施工图和加工图为准。2.2 穿孔塞焊式预埋件 MJ-05：MJ-06：技术要求：锚板选用 Q235B 钢板，钢筋为Ⅱ级￠12 锚杆，锚板与锚筋采纳穿孔塞焊焊接，手工电弧焊，焊条采纳 E43 型，焊缝为三级焊缝。2.3 槽式预埋件技术要求：预埋件材质为 Q235B 钢材;预埋件表面热镀锌处理，镀锌厚度不小于55 um； 焊缝应与钢材等强，焊后清渣，不得有气泡；应在槽口内加设方型泡沫棒并填充饱满，然后用保护胶带粘贴 2 层；本说明未尽事宜应严格遵照相关国家法律规范规程及标准执行。 2.4 普通埋件MJ-01A:技术要求：预...
