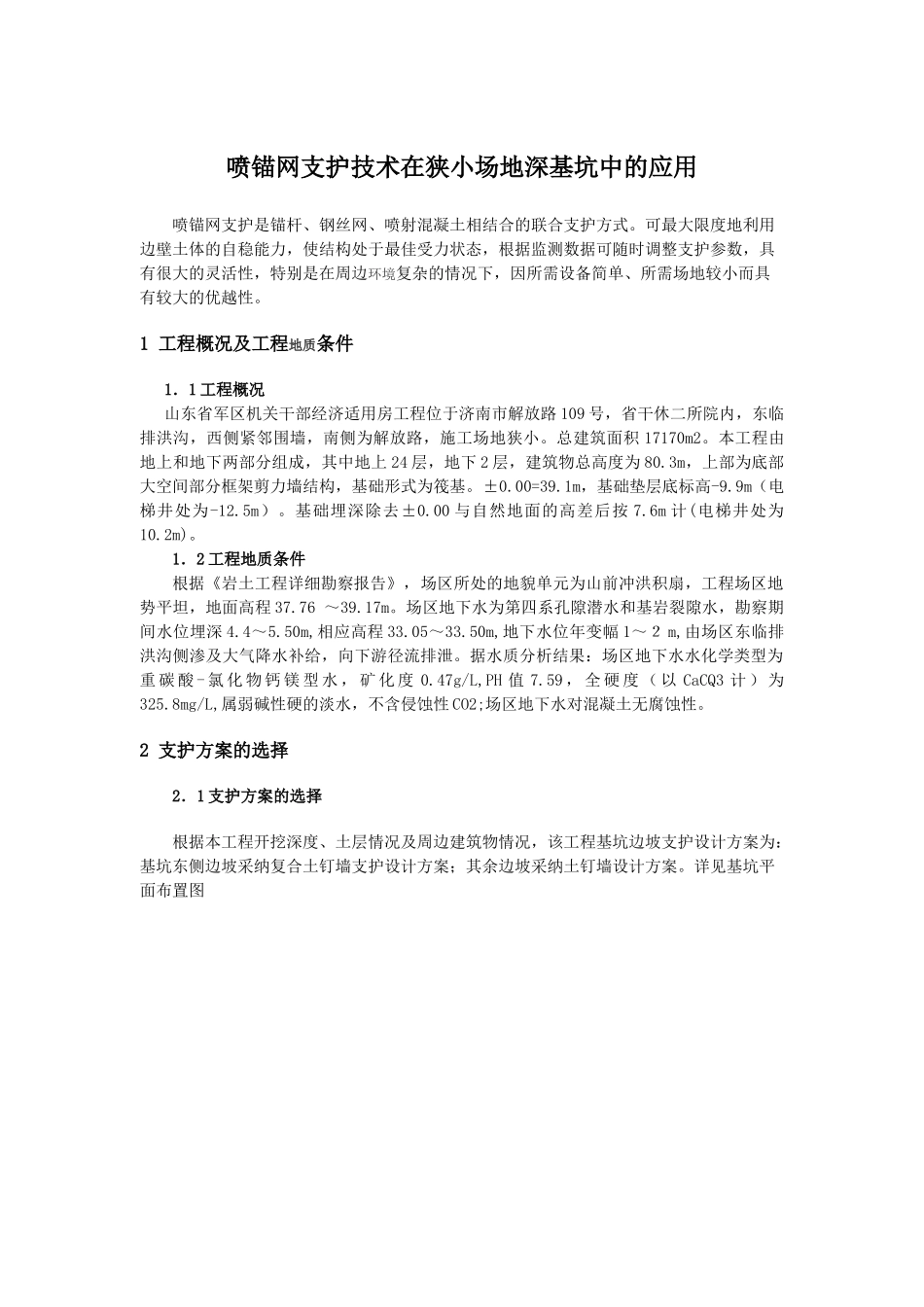

喷锚网支护技术在狭小场地深基坑中的应用

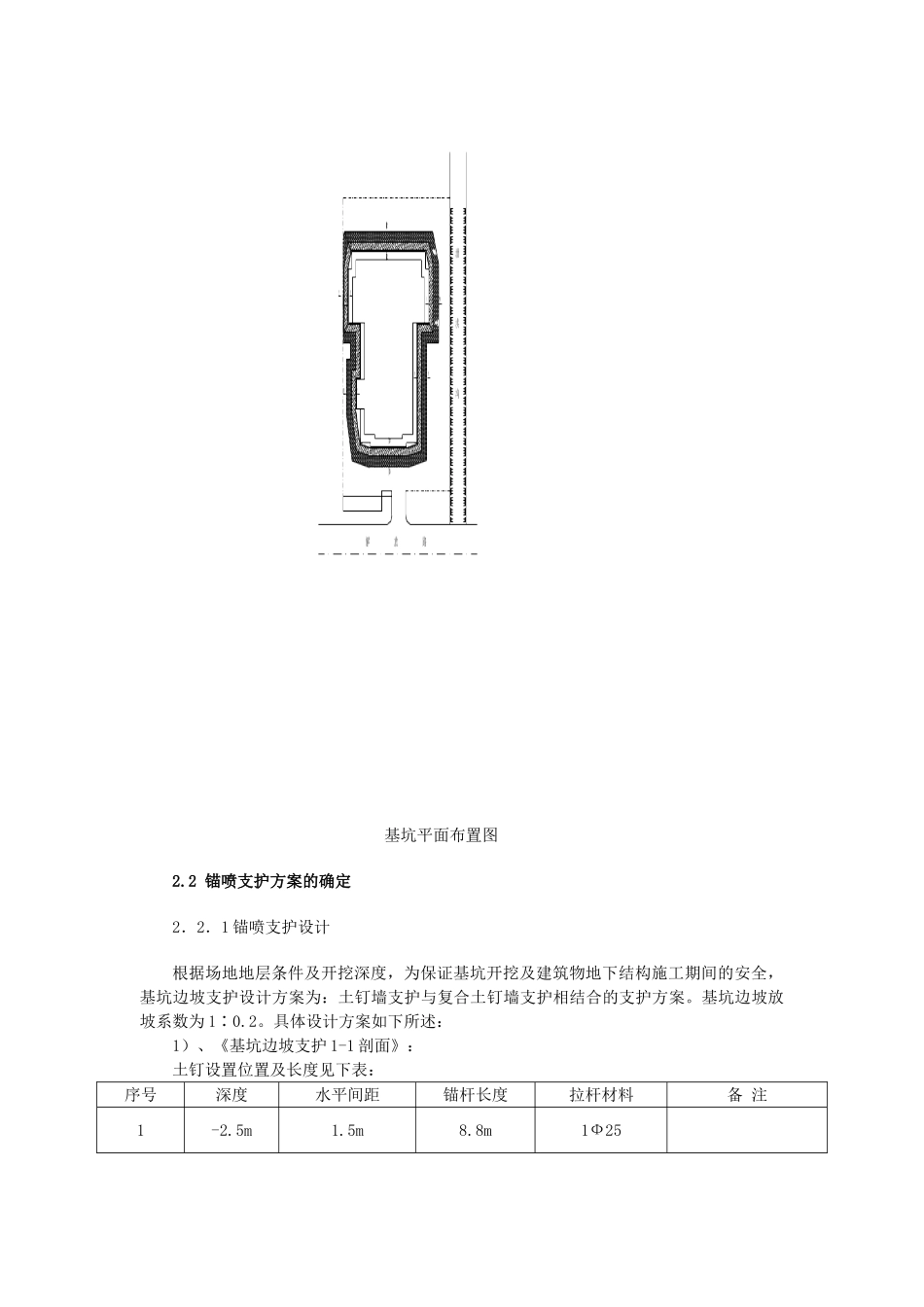

喷锚网支护技术在狭小场地深基坑中的应用喷锚网支护是锚杆、钢丝网、喷射混凝土相结合的联合支护方式。可最大限度地利用边壁土体的自稳能力，使结构处于最佳受力状态，根据监测数据可随时调整支护参数，具有很大的灵活性，特别是在周边环境复杂的情况下，因所需设备简单、所需场地较小而具有较大的优越性。1 工程概况及工程地质条件1．1 工程概况山东省军区机关干部经济适用房工程位于济南市解放路 109 号，省干休二所院内，东临排洪沟，西侧紧邻围墙，南侧为解放路，施工场地狭小。总建筑面积 17170m2。本工程由地上和地下两部分组成，其中地上 24 层，地下 2 层，建筑物总高度为 80.3m，上部为底部大空间部分框架剪力墙结构，基础形式为筏基。±0.00=39.1m，基础垫层底标高-9.9m（电梯井处为-12.5m）。基础埋深除去±0.00 与自然地面的高差后按 7.6m 计(电梯井处为10.2m)。1．2 工程地质条件根据《岩土工程详细勘察报告》，场区所处的地貌单元为山前冲洪积扇，工程场区地势平坦，地面高程 37.76 ～39.17m。场区地下水为第四系孔隙潜水和基岩裂隙水，勘察期间水位埋深 4.4～5.50m,相应高程 33.05～33.50m,地下水位年变幅 1～２ m,由场区东临排洪沟侧渗及大气降水补给，向下游径流排泄。据水质分析结果：场区地下水水化学类型为重 碳 酸 - 氯 化 物 钙 镁 型 水 ， 矿 化 度 0.47g/L,PH 值 7.59 ， 全 硬 度 （ 以 CaCQ3 计 ） 为325.8mg/L,属弱碱性硬的淡水，不含侵蚀性 CO2;场区地下水对混凝土无腐蚀性。2 支护方案的选择2．1 支护方案的选择 根据本工程开挖深度、土层情况及周边建筑物情况，该工程基坑边坡支护设计方案为：基坑东侧边坡采纳复合土钉墙支护设计方案；其余边坡采纳土钉墙设计方案。详见基坑平面布置图 基坑平面布置图2.2 锚喷支护方案的确定2．2．1 锚喷支护设计根据场地地层条件及开挖深度，为保证基坑开挖及建筑物地下结构施工期间的安全，基坑边坡支护设计方案为：土钉墙支护与复合土钉墙支护相结合的支护方案。基坑边坡放坡系数为 1∶0.2。具体设计方案如下所述：1）、《基坑边坡支护 1-1 剖面》：土钉设置位置及长度见下表：序号深度水平间距锚杆长度拉杆材料备 注1-2.5m1.5m8.8m1Ф252-4.3m1.5m8.8m1Ф253-6.1m1.5m5.8m1Ф252）、《基坑边坡支护 2-2 剖面》：土钉设置位置及长度见下表：序号深度水平间距锚杆长度拉杆材料备注1-2.5m2.0m1Ф25钢绞线长度现场确...
