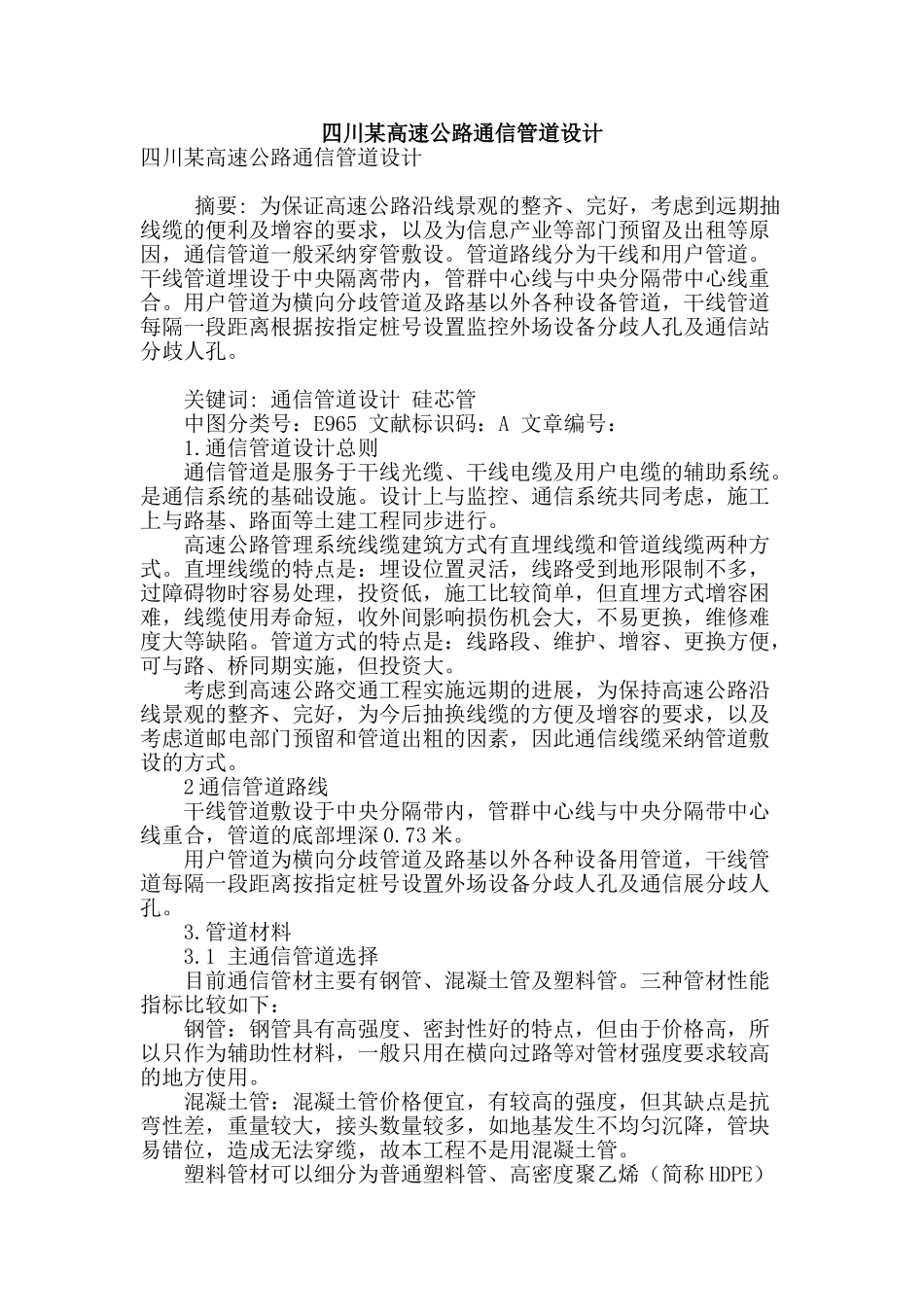

四川某高速公路通信管道设计

四川某高速公路通信管道设计四川某高速公路通信管道设计 摘要: 为保证高速公路沿线景观的整齐、完好，考虑到远期抽线缆的便利及增容的要求，以及为信息产业等部门预留及出租等原因，通信管道一般采纳穿管敷设。管道路线分为干线和用户管道。干线管道埋设于中央隔离带内，管群中心线与中央分隔带中心线重合。用户管道为横向分歧管道及路基以外各种设备管道，干线管道每隔一段距离根据按指定桩号设置监控外场设备分歧人孔及通信站分歧人孔。 关键词: 通信管道设计 硅芯管 中图分类号：E965 文献标识码：A 文章编号： 1.通信管道设计总则 通信管道是服务于干线光缆、干线电缆及用户电缆的辅助系统。是通信系统的基础设施。设计上与监控、通信系统共同考虑，施工上与路基、路面等土建工程同步进行。 高速公路管理系统线缆建筑方式有直埋线缆和管道线缆两种方式。直埋线缆的特点是：埋设位置灵活，线路受到地形限制不多，过障碍物时容易处理，投资低，施工比较简单，但直埋方式增容困难，线缆使用寿命短，收外间影响损伤机会大，不易更换，维修难度大等缺陷。管道方式的特点是：线路段、维护、增容、更换方便，可与路、桥同期实施，但投资大。 考虑到高速公路交通工程实施远期的进展，为保持高速公路沿线景观的整齐、完好，为今后抽换线缆的方便及增容的要求，以及考虑道邮电部门预留和管道出粗的因素，因此通信线缆采纳管道敷设的方式。 2 通信管道路线 干线管道敷设于中央分隔带内，管群中心线与中央分隔带中心线重合，管道的底部埋深 0.73 米。 用户管道为横向分歧管道及路基以外各种设备用管道，干线管道每隔一段距离按指定桩号设置外场设备分歧人孔及通信展分歧人孔。 3.管道材料 3.1 主通信管道选择 目前通信管材主要有钢管、混凝土管及塑料管。三种管材性能指标比较如下： 钢管：钢管具有高强度、密封性好的特点，但由于价格高，所以只作为辅助性材料，一般只用在横向过路等对管材强度要求较高的地方使用。 混凝土管：混凝土管价格便宜，有较高的强度，但其缺点是抗弯性差，重量较大，接头数量较多，如地基发生不均匀沉降，管块易错位，造成无法穿缆，故本工程不是用混凝土管。 塑料管材可以细分为普通塑料管、高密度聚乙烯（简称 HDPE）双壁波纹管、聚氯乙烯（简称 PVC）双壁波纹管、硅芯管等。 A 普通塑料管由于强度低、耐冲击性差、易老化等缺点不适合用在高速公路的建设中。 B PVC 双壁波纹管性能上优于普通...
