回旋钻施工方案

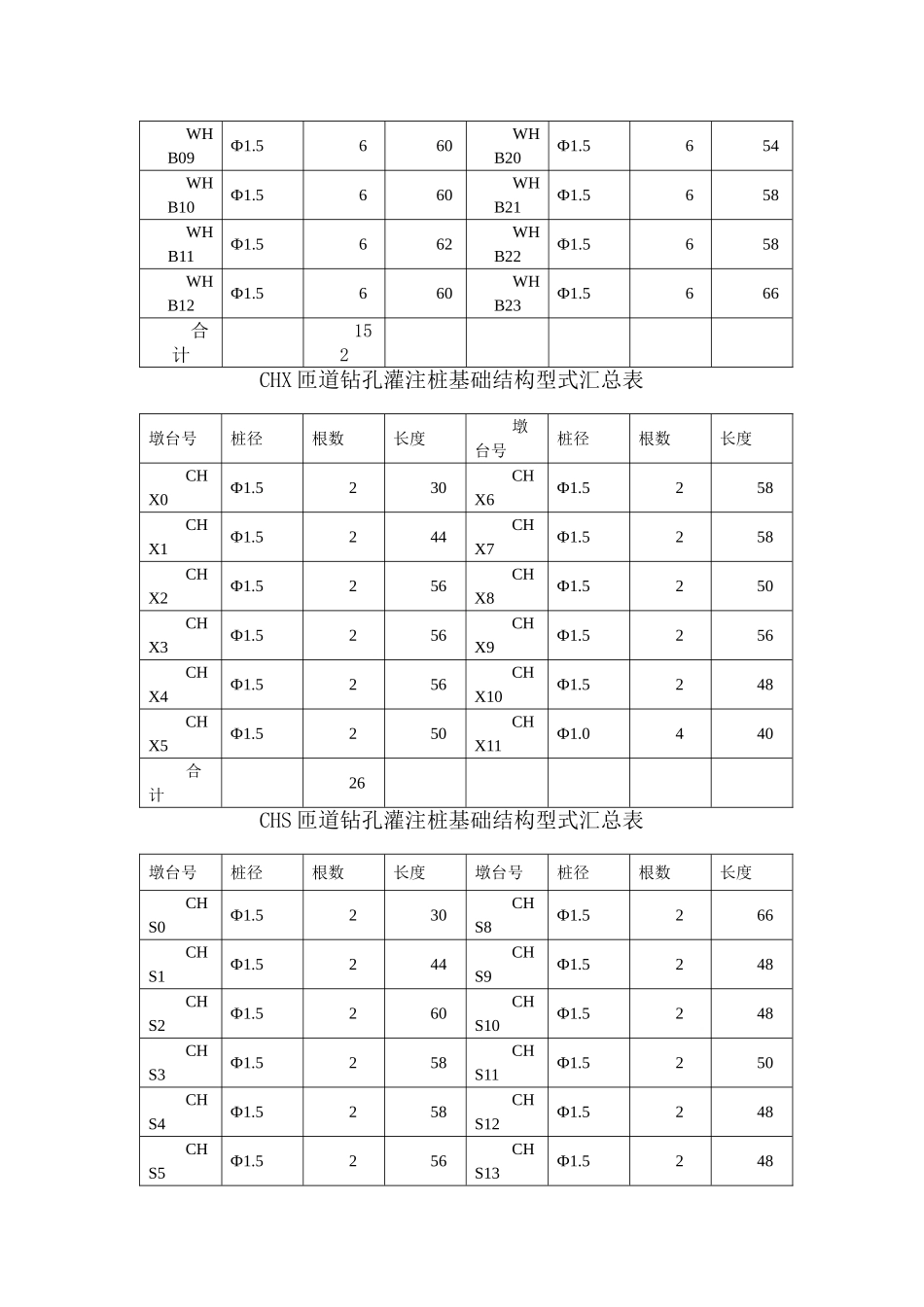

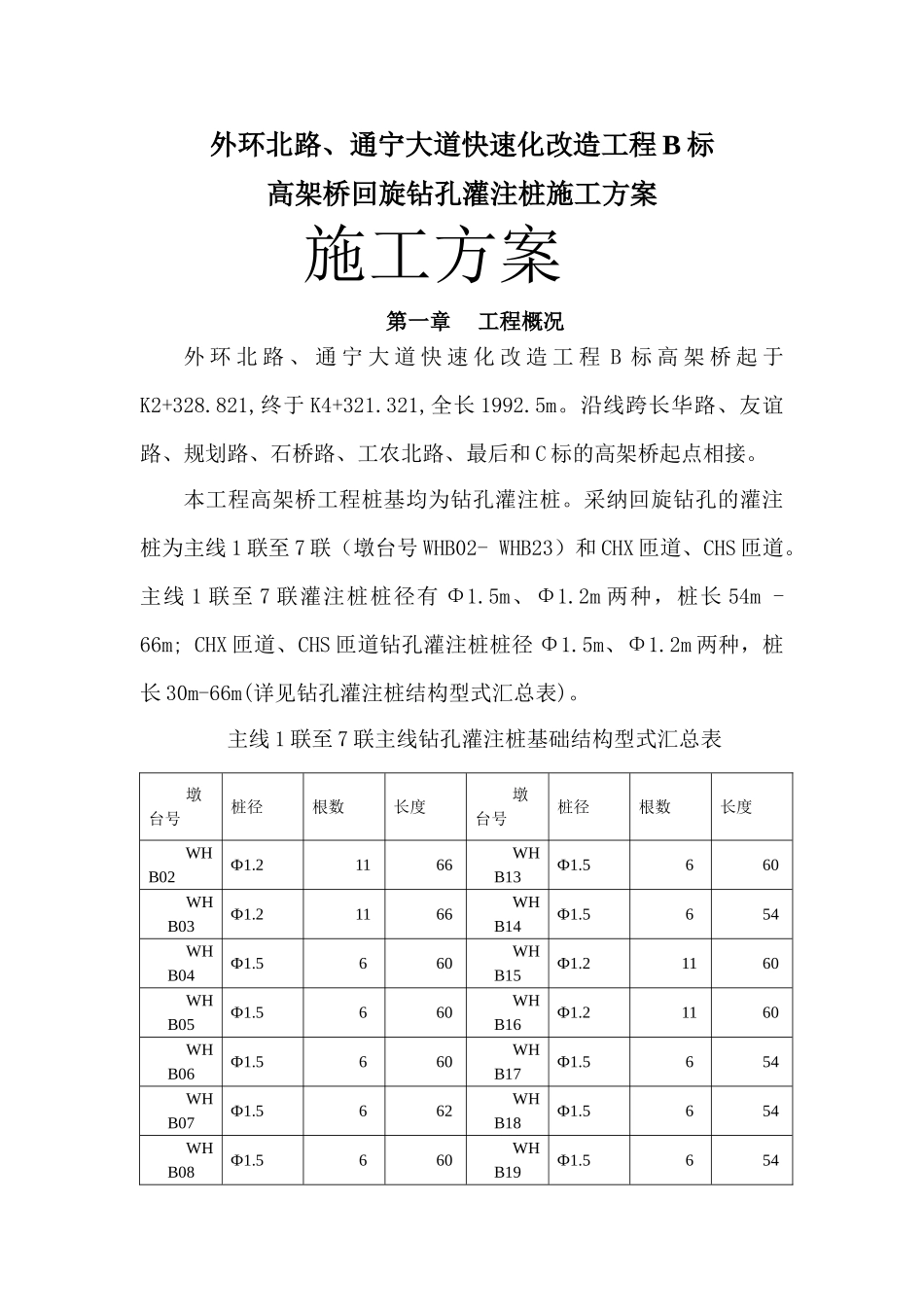

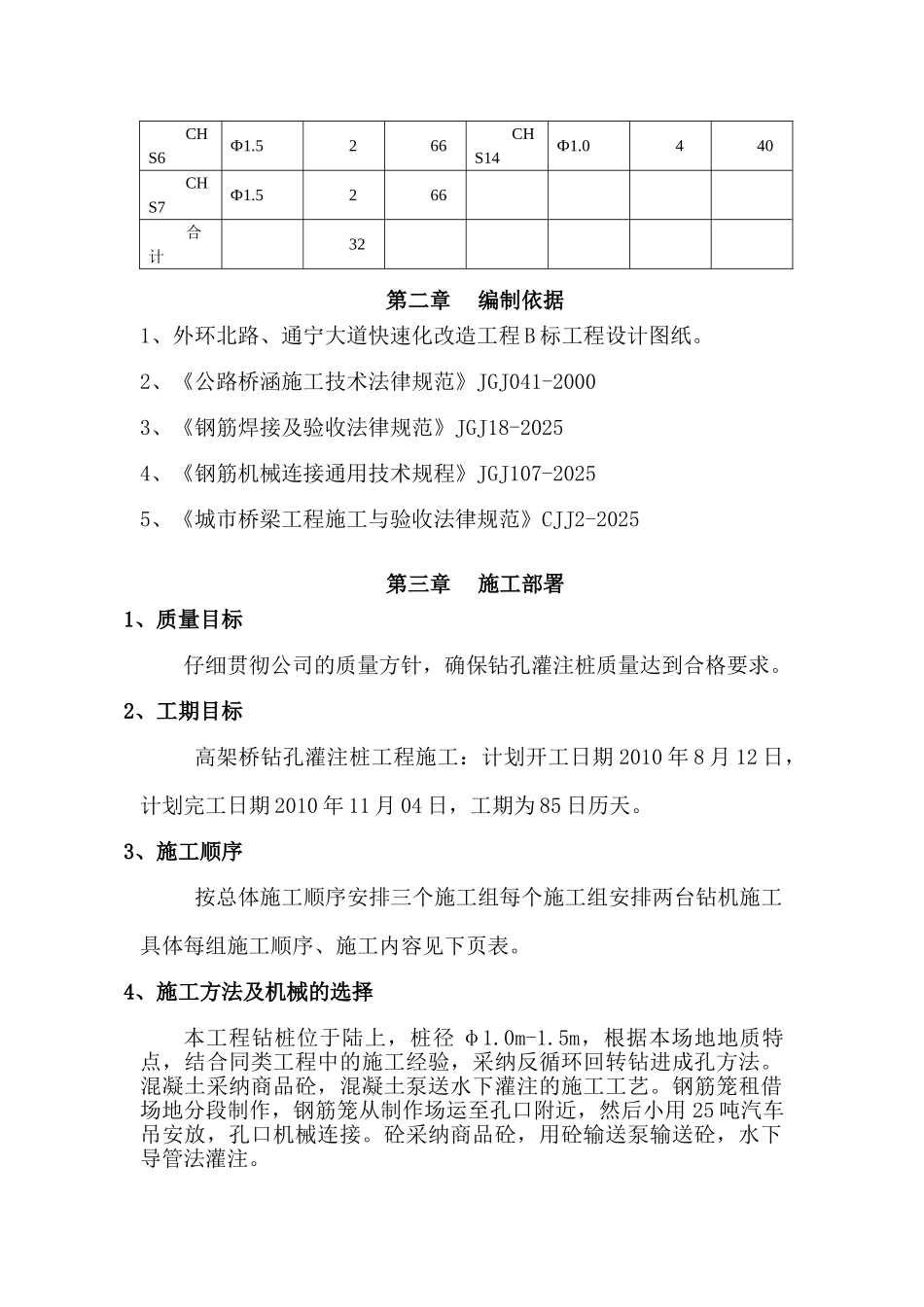

外环北路、通宁大道快速化改造工程 B 标高架桥回旋钻孔灌注桩施工方案施工方案第一章 工程概况外 环 北 路 、 通 宁 大 道 快 速 化 改 造 工 程 B 标 高 架 桥 起 于K2+328.821,终于 K4+321.321,全长 1992.5m。沿线跨长华路、友谊路、规划路、石桥路、工农北路、最后和 C 标的高架桥起点相接。本工程高架桥工程桩基均为钻孔灌注桩。采纳回旋钻孔的灌注桩为主线 1 联至 7 联（墩台号 WHB02- WHB23）和 CHX 匝道、CHS 匝道。主线 1 联至 7 联灌注桩桩径有 Φ1.5m、Φ1.2m 两种，桩长 54m -66m; CHX 匝道、CHS 匝道钻孔灌注桩桩径 Φ1.5m、Φ1.2m 两种，桩长 30m-66m(详见钻孔灌注桩结构型式汇总表)。主线 1 联至 7 联主线钻孔灌注桩基础结构型式汇总表墩台号桩径根数长度墩台号桩径根数长度WHB02Ф1.21166WHB13Ф1.5660WHB03Ф1.21166WHB14Ф1.5654WHB04Ф1.5660WHB15Ф1.21160WHB05Ф1.5660WHB16Ф1.21160WHB06Ф1.5660WHB17Ф1.5654WHB07Ф1.5662WHB18Ф1.5654WHB08Ф1.5660WHB19Ф1.5654WHB09Ф1.5660WHB20Ф1.5654WHB10Ф1.5660WHB21Ф1.5658WHB11Ф1.5662WHB22Ф1.5658WHB12Ф1.5660WHB23Ф1.5666合计152CHX 匝道钻孔灌注桩基础结构型式汇总表墩台号桩径根数长度墩台号桩径根数长度CHX0Ф1.5230CHX6Ф1.5258CHX1Ф1.5244CHX7Ф1.5258CHX2Ф1.5256CHX8Ф1.5250CHX3Ф1.5256CHX9Ф1.5256CHX4Ф1.5256CHX10Ф1.5248CHX5Ф1.5250CHX11Ф1.0440合计26CHS 匝道钻孔灌注桩基础结构型式汇总表墩台号桩径根数长度墩台号桩径根数长度CHS0Ф1.5230CHS8Ф1.5266CHS1Ф1.5244CHS9Ф1.5248CHS2Ф1.5260CHS10Ф1.5248CHS3Ф1.5258CHS11Ф1.5250CHS4Ф1.5258CHS12Ф1.5248CHS5Ф1.5256CHS13Ф1.5248CHS6Ф1.5266CHS14Ф1.0440CHS7Ф1.5266合计32第二章 编制依据1、外环北路、通宁大道快速化改造工程 B 标工程设计图纸。2、《公路桥涵施工技术法律规范》JGJ041-20003、《钢筋焊接及验收法律规范》JGJ18-20254、《钢筋机械连接通用技术规程》JGJ107-20255、《城市桥梁工程施工与验收法律规范》CJJ2-2025第三章 施工部署1、质量目标 仔细贯彻公司的质量方针，确保钻孔灌注桩质量达到合格要求。2、工期目标高架桥钻孔灌注桩工程施工：计划开工日期 2010 年 8 月 12 日，计划完工日期 2010 年 11 月 04 日，工期为 85 日历天。3、施工顺序按总体施工顺序安排三个施工组每个施工组安排...
