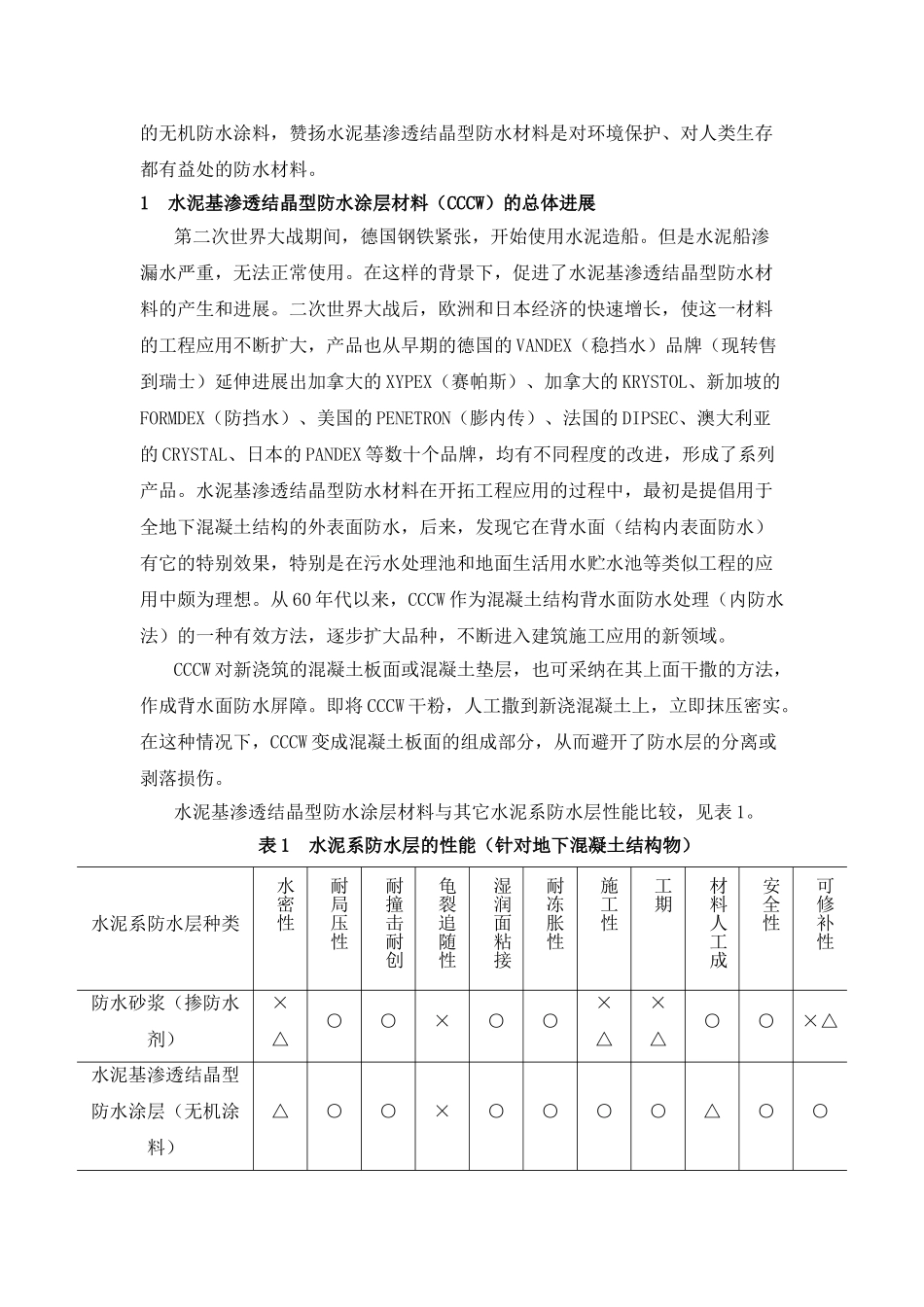

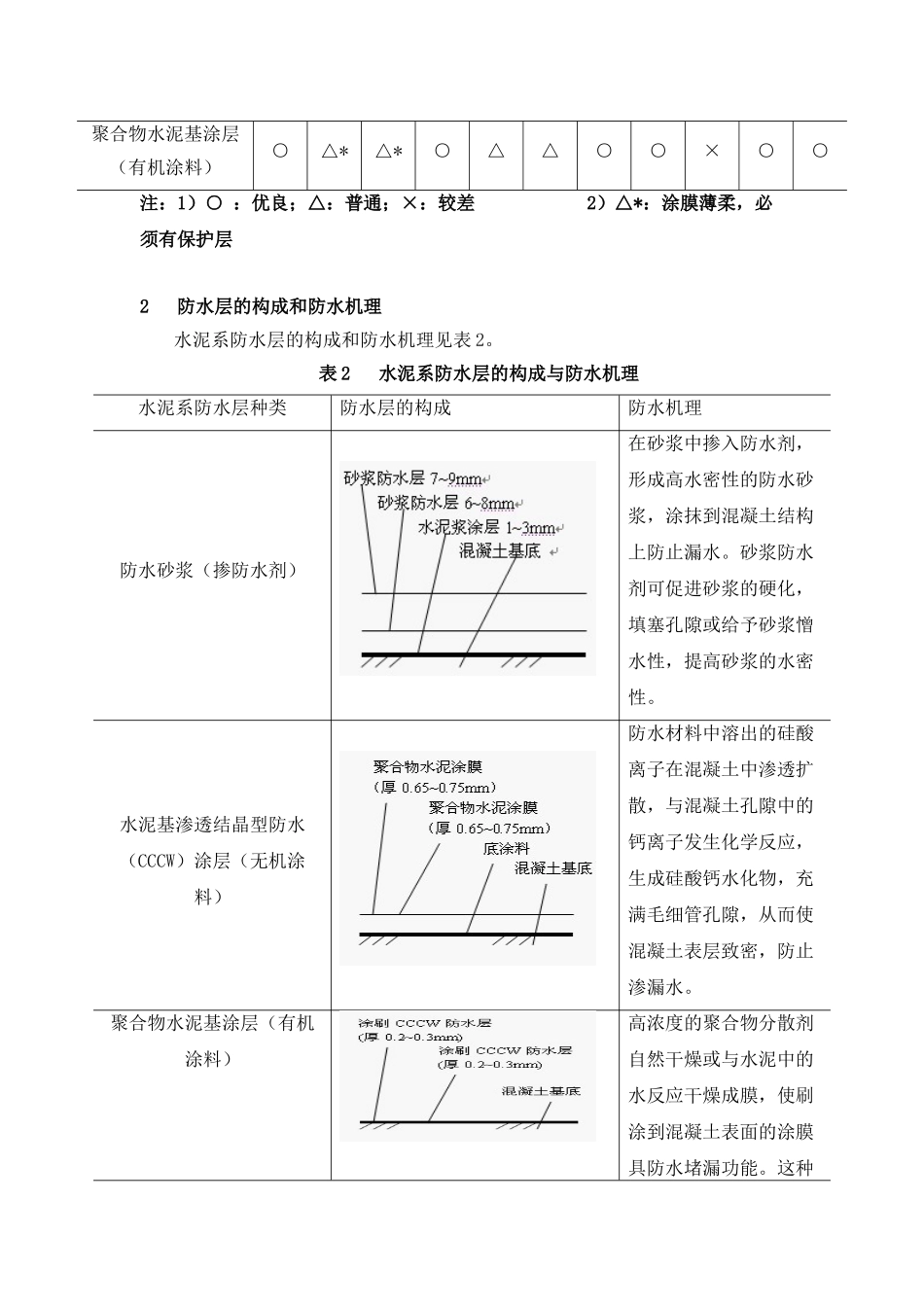

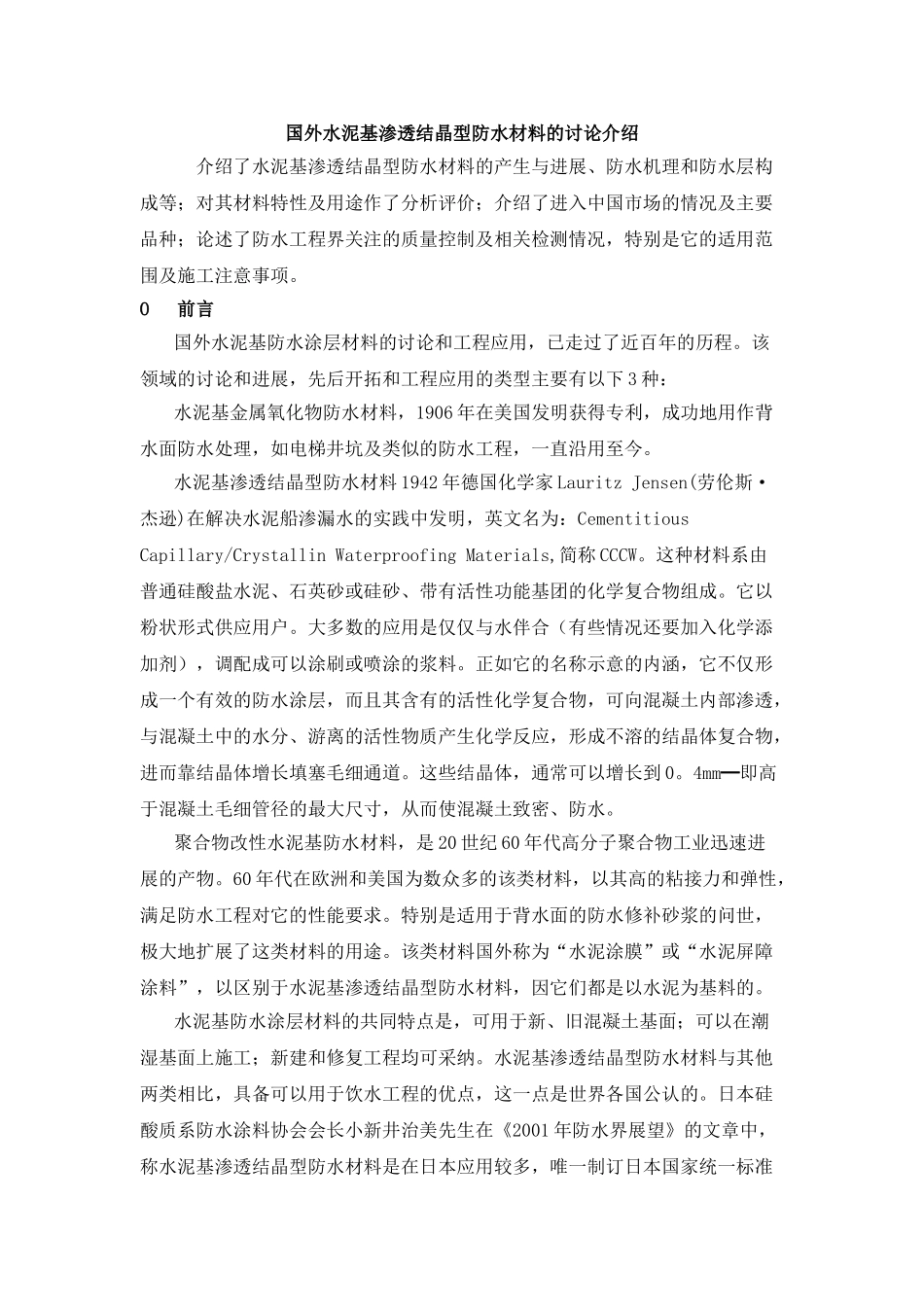

国外水泥基渗透结晶型防水材料的讨论介绍介绍了水泥基渗透结晶型防水材料的产生与进展、防水机理和防水层构成等；对其材料特性及用途作了分析评价；介绍了进入中国市场的情况及主要品种；论述了防水工程界关注的质量控制及相关检测情况，特别是它的适用范围及施工注意事项。O 前言国外水泥基防水涂层材料的讨论和工程应用，已走过了近百年的历程。该领域的讨论和进展，先后开拓和工程应用的类型主要有以下 3 种：水泥基金属氧化物防水材料，1906 年在美国发明获得专利，成功地用作背水面防水处理，如电梯井坑及类似的防水工程，一直沿用至今。水泥基渗透结晶型防水材料 1942 年德国化学家 Lauritz Jensen(劳伦斯·杰逊)在解决水泥船渗漏水的实践中发明，英文名为：Cementitious Capillary/Crystallin Waterproofing Materials,简称 CCCW。这种材料系由普通硅酸盐水泥、石英砂或硅砂、带有活性功能基团的化学复合物组成。它以粉状形式供应用户。大多数的应用是仅仅与水伴合（有些情况还要加入化学添加剂），调配成可以涂刷或喷涂的浆料。正如它的名称示意的内涵，它不仅形成一个有效的防水涂层，而且其含有的活性化学复合物，可向混凝土内部渗透，与混凝土中的水分、游离的活性物质产生化学反应，形成不溶的结晶体复合物，进而靠结晶体增长填塞毛细通道。这些结晶体，通常可以增长到 0。4mm─即高于混凝土毛细管径的最大尺寸，从而使混凝土致密、防水。聚合物改性水泥基防水材料，是 20 世纪 60 年代高分子聚合物工业迅速进展的产物。60 年代在欧洲和美国为数众多的该类材料，以其高的粘接力和弹性，满足防水工程对它的性能要求。特别是适用于背水面的防水修补砂浆的问世，极大地扩展了这类材料的用途。该类材料国外称为“水泥涂膜”或“水泥屏障涂料”，以区别于水泥基渗透结晶型防水材料，因它们都是以水泥为基料的。水泥基防水涂层材料的共同特点是，可用于新、旧混凝土基面；可以在潮湿基面上施工；新建和修复工程均可采纳。水泥基渗透结晶型防水材料与其他两类相比，具备可以用于饮水工程的优点，这一点是世界各国公认的。日本硅酸质系防水涂料协会会长小新井治美先生在《2001 年防水界展望》的文章中，称水泥基渗透结晶型防水材料是在日本应用较多，唯一制订日本国家统一标准的无机防水涂料，赞扬水泥基渗透结晶型防水材料是对环境保护、对人类生存都有益处的防水材料。1 水泥基渗透结晶型防水涂层材料（CCCW）的总体进展...
