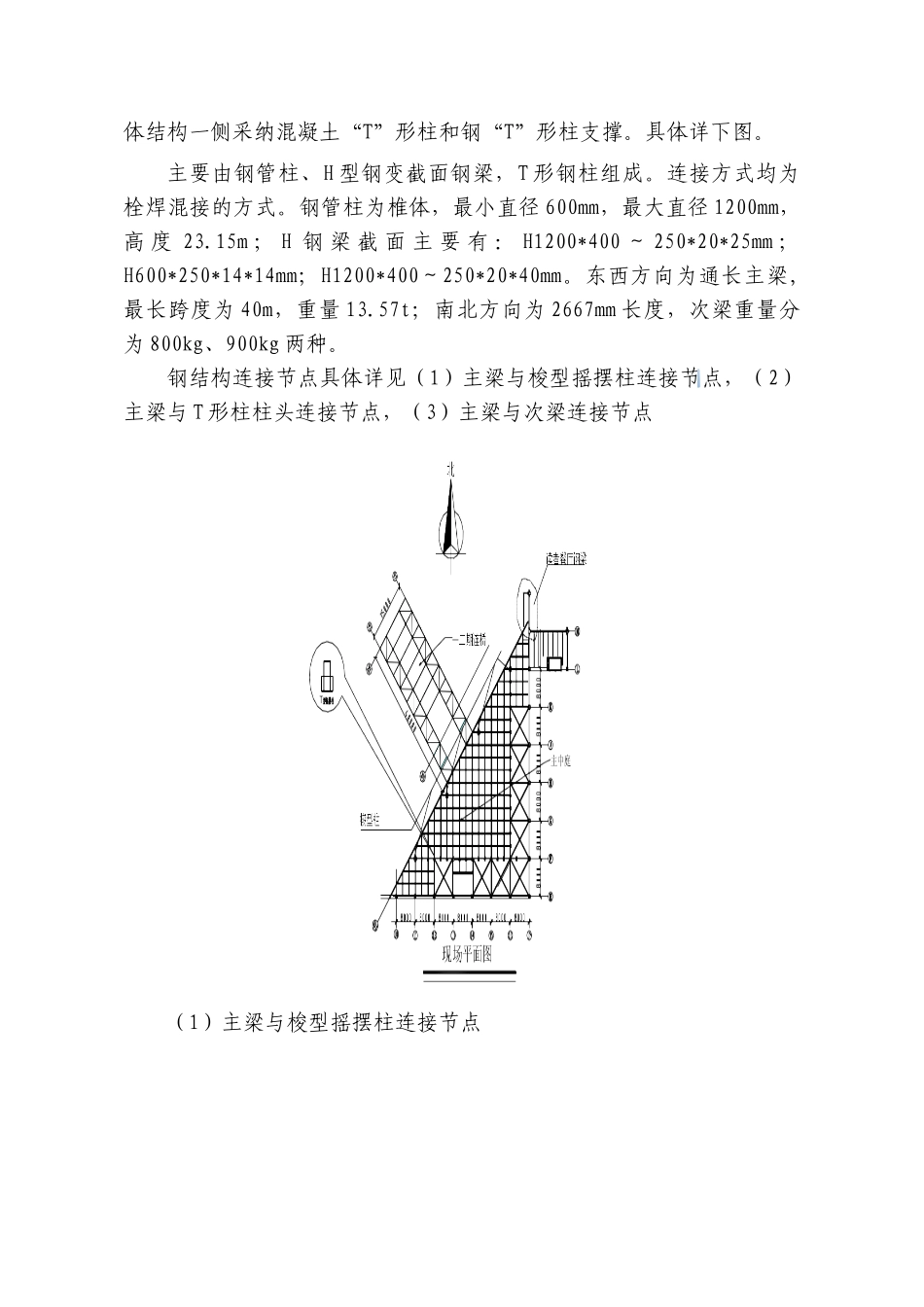

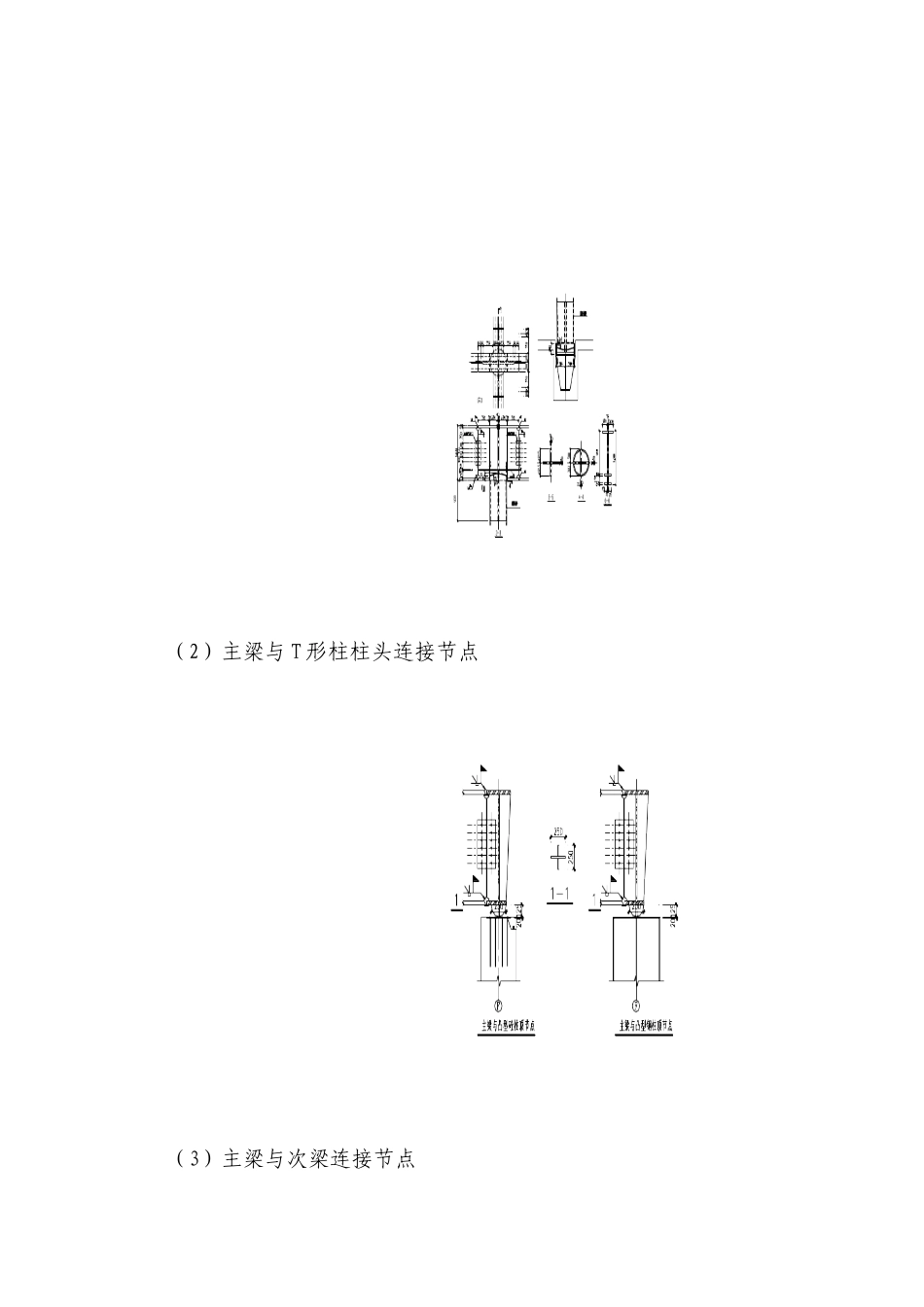

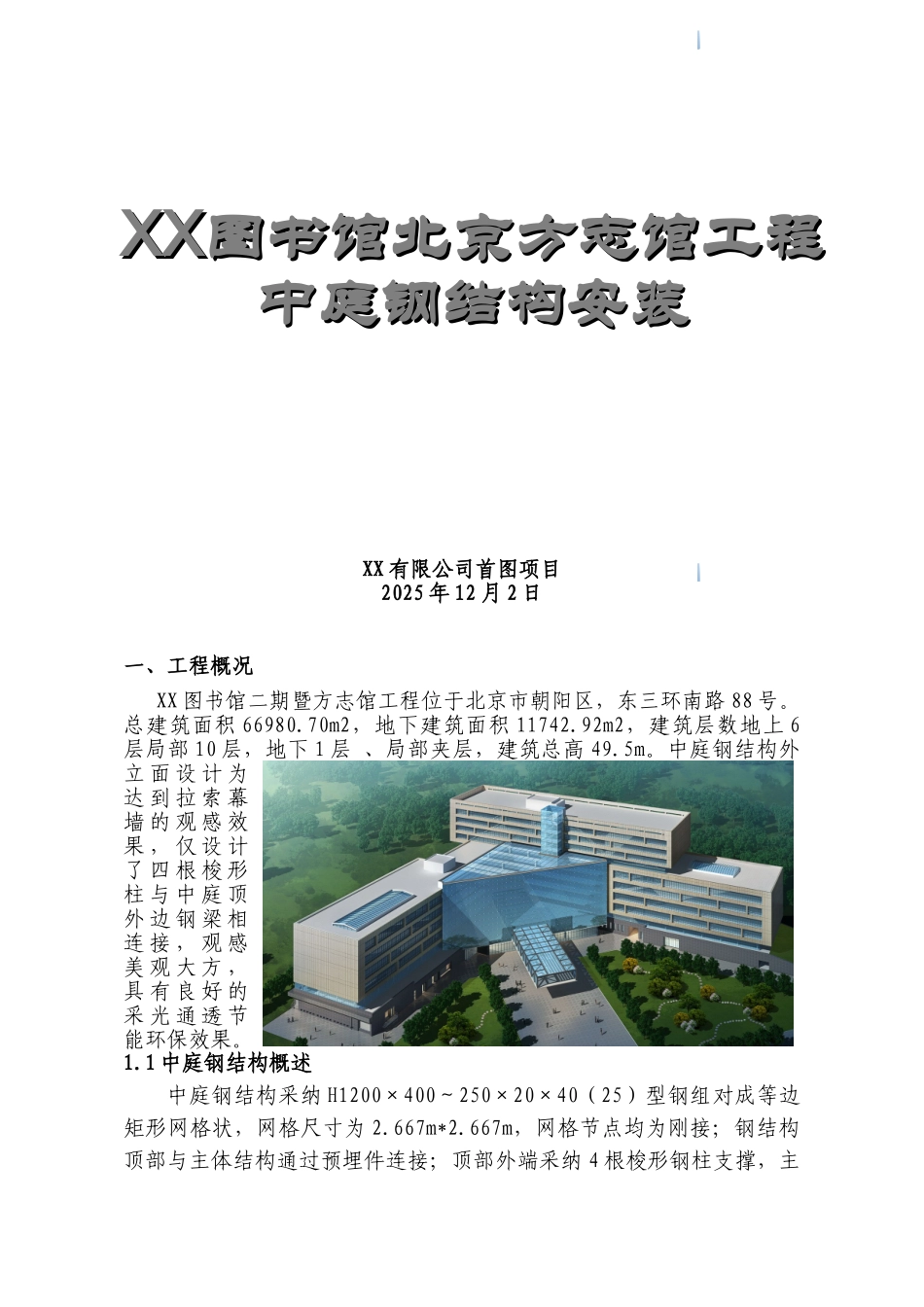

XX 有限公司首图项目2025 年 12 月 2 日一、工程概况XX 图书馆二期暨方志馆工程位于北京市朝阳区，东三环南路 88 号。总建筑面积 66980.70m2，地下建筑面积 11742.92m2，建筑层数地上 6层局部 10 层，地下 1 层 、局部夹层，建筑总高 49.5m。中庭钢结构外立 面 设 计 为达 到 拉 索 幕墙 的 观 感 效果 ， 仅 设 计了 四 根 梭 形柱 与 中 庭 顶外 边 钢 梁 相连 接 ， 观 感美 观 大 方 ，具 有 良 好 的采 光 通 透 节能环保效果。1.1 中庭钢结构概述中庭钢结构采纳 H1200×400～250×20×40（25）型钢组对成等边矩形网格状，网格尺寸为 2.667m*2.667m，网格节点均为刚接；钢结构顶部与主体结构通过预埋件连接；顶部外端采纳 4 根梭形钢柱支撑，主XXXX图书馆北京方志馆工程图书馆北京方志馆工程中庭钢结构安装中庭钢结构安装体结构一侧采纳混凝土“T”形柱和钢“T”形柱支撑。具体详下图。主要由钢管柱、H 型钢变截面钢梁，T 形钢柱组成。连接方式均为栓焊混接的方式。钢管柱为椎体，最小直径 600mm，最大直径 1200mm，高 度 23.15m ； H 钢 梁 截 面 主 要 有 ： H1200*400 ～ 250*20*25mm ；H600*250*14*14mm；H1200*400～250*20*40mm。东西方向为通长主梁,最长跨度为 40m，重量 13.57t；南北方向为 2667mm 长度，次梁重量分为 800kg、900kg 两种。钢结构连接节点具体详见（1）主梁与梭型摇摆柱连接节点，（2）主梁与 T 形柱柱头连接节点，（3）主梁与次梁连接节点（1）主梁与梭型摇摆柱连接节点（2）主梁与 T 形柱柱头连接节点（3）主梁与次梁连接节点1.2 中庭钢结构主要材料编号构件材质重量（约）备注1主中庭屋顶Q345C372.5 吨含及其内隔板、连接板、加劲板2主中庭梭形Q345C76 吨3T 形柱Q345C106 吨二、安装难点2.1、中庭屋面钢结构为三角形屋面，钢结构构件自重大，跨度大，最长构件达 40 米，重量 13.57 吨，现场安装节点为刚接和栓焊混接，焊接变形控制难度大，焊接应力控制难度大，测量定位难度大。2.2、“梭”形钢柱上、下节点均为半球形连接节点，梭形柱为异形体，卷管成型难度大，自重超过 19 吨，焊接变形控制要求高，在中庭屋面安装完成前整体吊装，对测量定位、临时固定控制难度大。2.3、中庭屋面和连桥施工时，几乎占用整个一、二期工程之间的施工场地，现场交通运输压力大。2.4、由于 T 形柱自重较大，为降低...
