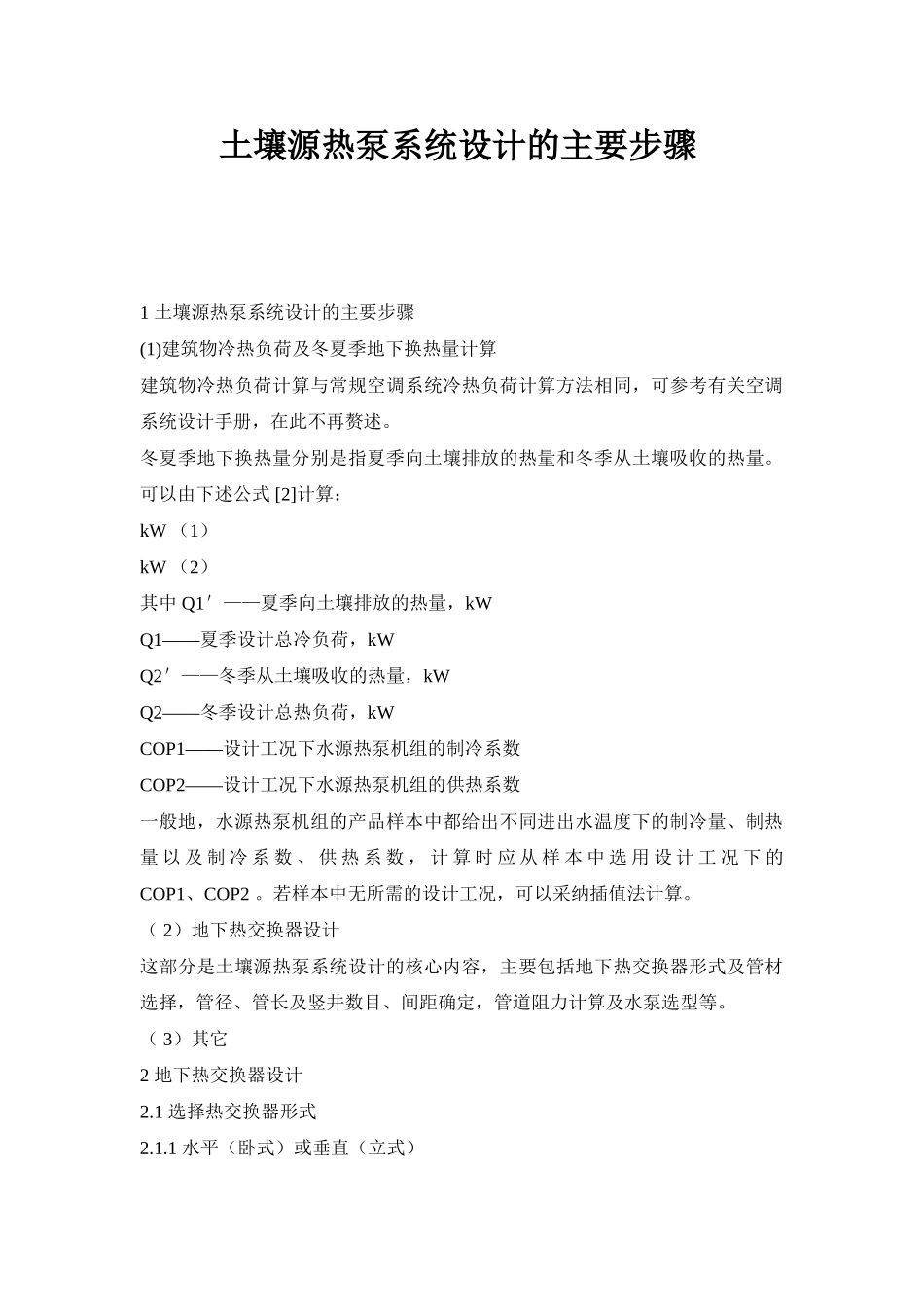

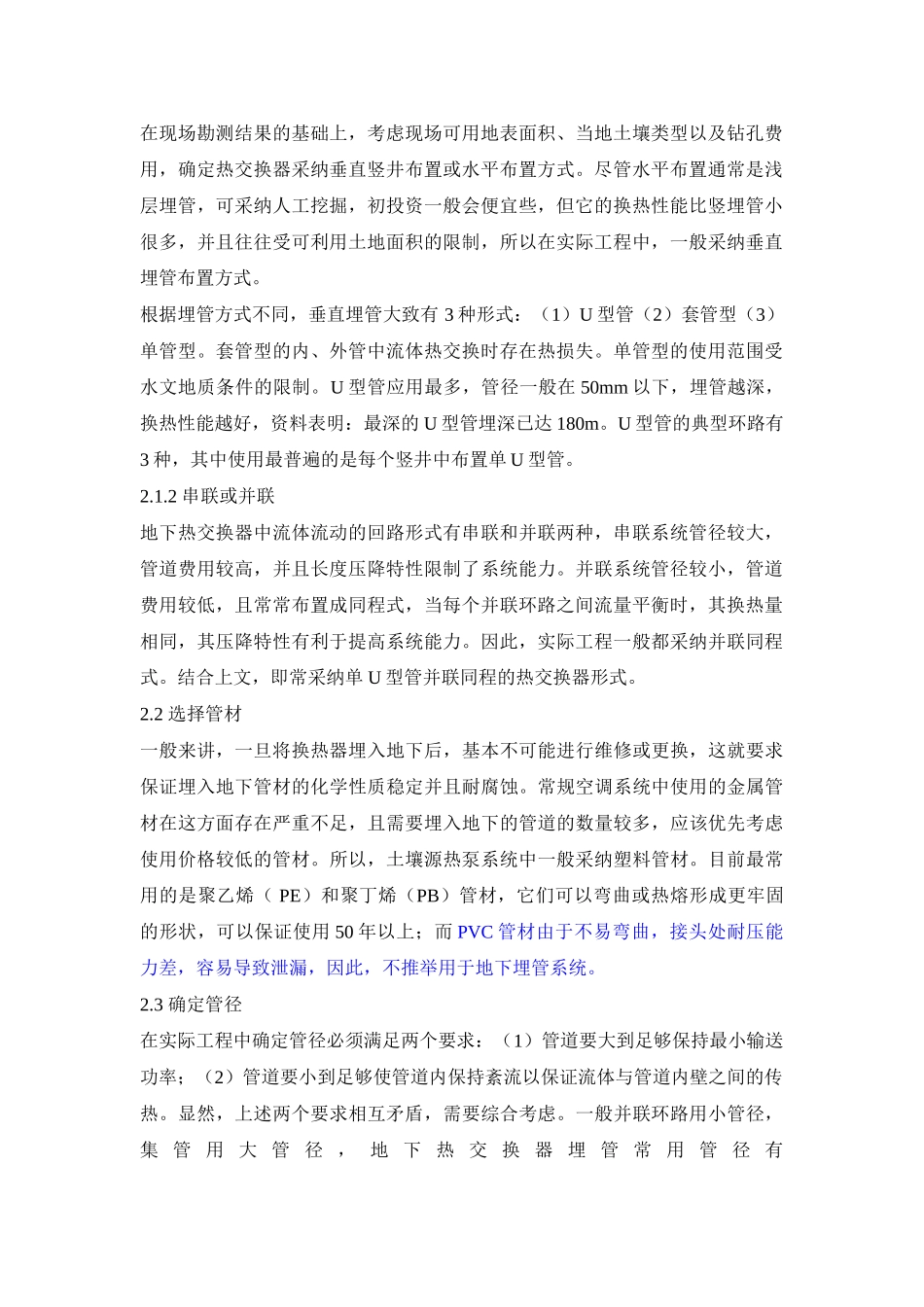

土壤源热泵系统设计的主要步骤 1 土壤源热泵系统设计的主要步骤 (1)建筑物冷热负荷及冬夏季地下换热量计算 建筑物冷热负荷计算与常规空调系统冷热负荷计算方法相同，可参考有关空调系统设计手册，在此不再赘述。 冬夏季地下换热量分别是指夏季向土壤排放的热量和冬季从土壤吸收的热量。可以由下述公式 [2]计算： kW （1） kW （2） 其中 Q1＇——夏季向土壤排放的热量，kW Q1——夏季设计总冷负荷，kW Q2＇——冬季从土壤吸收的热量，kW Q2——冬季设计总热负荷，kW COP1——设计工况下水源热泵机组的制冷系数 COP2——设计工况下水源热泵机组的供热系数 一般地，水源热泵机组的产品样本中都给出不同进出水温度下的制冷量、制热量 以 及 制 冷 系 数 、 供 热 系 数 ， 计 算 时 应 从 样 本 中 选 用 设 计 工 况 下 的 COP1、COP2 。若样本中无所需的设计工况，可以采纳插值法计算。 （ 2）地下热交换器设计 这部分是土壤源热泵系统设计的核心内容，主要包括地下热交换器形式及管材选择，管径、管长及竖井数目、间距确定，管道阻力计算及水泵选型等。 （ 3）其它 2 地下热交换器设计 2.1 选择热交换器形式 2.1.1 水平（卧式）或垂直（立式） 在现场勘测结果的基础上，考虑现场可用地表面积、当地土壤类型以及钻孔费用，确定热交换器采纳垂直竖井布置或水平布置方式。尽管水平布置通常是浅层埋管，可采纳人工挖掘，初投资一般会便宜些，但它的换热性能比竖埋管小很多，并且往往受可利用土地面积的限制，所以在实际工程中，一般采纳垂直埋管布置方式。 根据埋管方式不同，垂直埋管大致有 3 种形式：（1）U 型管（2）套管型（3）单管型。套管型的内、外管中流体热交换时存在热损失。单管型的使用范围受水文地质条件的限制。U 型管应用最多，管径一般在 50mm 以下，埋管越深，换热性能越好，资料表明：最深的 U 型管埋深已达 180m。U 型管的典型环路有3 种，其中使用最普遍的是每个竖井中布置单 U 型管。 2.1.2 串联或并联 地下热交换器中流体流动的回路形式有串联和并联两种，串联系统管径较大，管道费用较高，并且长度压降特性限制了系统能力。并联系统管径较小，管道费用较低，且常常布置成同程式，当每个并联环路之间流量平衡时，其换热量相同，其压降特性有利于提高系统能力。因此，实际工程一般都采纳并联同程式。结合上文，即常采纳单 U 型管并联同程的热交...
