地下室基坑围护施工实例

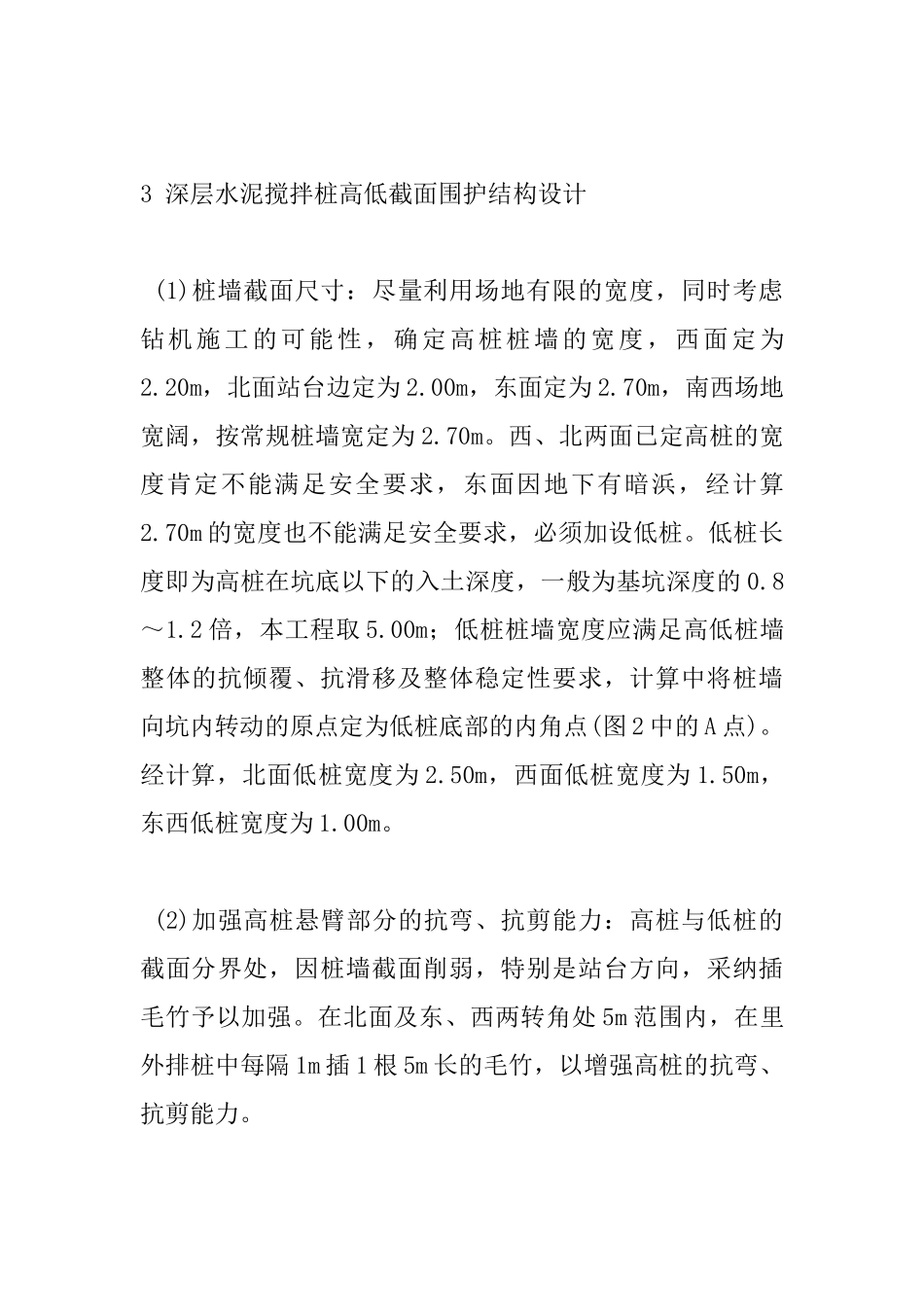

地下室基坑围护施工实例1 工程概况 上海铁路西站乘务员公寓，位于车站西站台南侧，地下 1层，地上 7 层，框架结构，二层东南角有连廊与三层办公楼相接，建筑面积 5247m ２。公寓楼地下室基坑平面尺寸33.10m×21.70m 。 基 坑 开 挖 深 度 ： 平 板 底 为 －4.15m ， 反 梁 底 为 － 5.00m 。 场 地 地 面 标 高±0.000m。 楼的周围环境是，西面有一道砖围墙，距基坑边 3m，东面多层住宅外墙距基坑边 4m，北面相距 2.30m 就是火车站西站台，且站台高出基坑边地面 1.10m，南面场地宽阔(图1)。施工期间，必须保证临近建筑物的安全，特别要保证北面铁路站台的安全、不影响铁路的正常运行。 场地地质状况，自上而下土层分布：①杂填土厚 1.30m；②粉质粘土厚 2.50m；③砂质粉土厚 2.70m；④淤泥质粉质粘土厚 1.50m；⑤淤泥质粘土厚 7.00m。地下水位在地面以下 0.50m。北面站台边 3.50m 左右宽的东西向地带，地下 3m深处有块石等地下障碍物，东北角区域有一暗浜，浜底深3.40m。2 基坑围护方案 (1)基坑围护的必要性。基础位于③砂质粉土之上，地下水丰富，基土渗透系数大，按基坑挖掘深度及周边环境，不具备大开挖(结合井点降水)条件，必须实行相应的基坑围护措施。 (2)围护方案选择。①钢板桩：打入时会发生震动，拔出过程中周边地面会发生开裂，本工程紧靠铁路站台，环境险要，不能采纳钢板桩围护方案。②钻孔灌注桩挡土加外侧深层水泥搅拌桩防水：因造价高，建设单位不同意采纳③深层水泥搅拌桩墙：在基坑开挖深度达 4.15～5.00m 的情况下，按重力坝的设计及构造要求，基坑西、北两侧场地宽度不够，不能完全采纳常规的深层水泥搅拌桩墙方案。④深层水泥搅拌桩高低截面围护结构方案：在基坑边场地宽度不够的情况下，设想采纳高低桩截面的深层水泥搅拌桩墙，高桩即为基坑外侧的挡土墙，低桩位于坑内基底以下，是近似于坑底加固的搅拌桩，施工时将高桩和低桩两者交接在一起，形成整体的高低截面挡土墙，能解决场地宽度不够的问题，征得设计方同意后采纳此方案(图 2)。3 深层水泥搅拌桩高低截面围护结构设计 (1)桩墙截面尺寸：尽量利用场地有限的宽度，同时考虑钻机施工的可能性，确定高桩桩墙的宽度，西面定为2.20m，北面站台边定为 2.00m，东面定为 2.70m，南西场地宽阔，按常规桩墙宽定为 2.70m。西、北两面已定高桩的宽度肯定不能满足安全要求，东面因地下有暗浜，经计算2.70...
