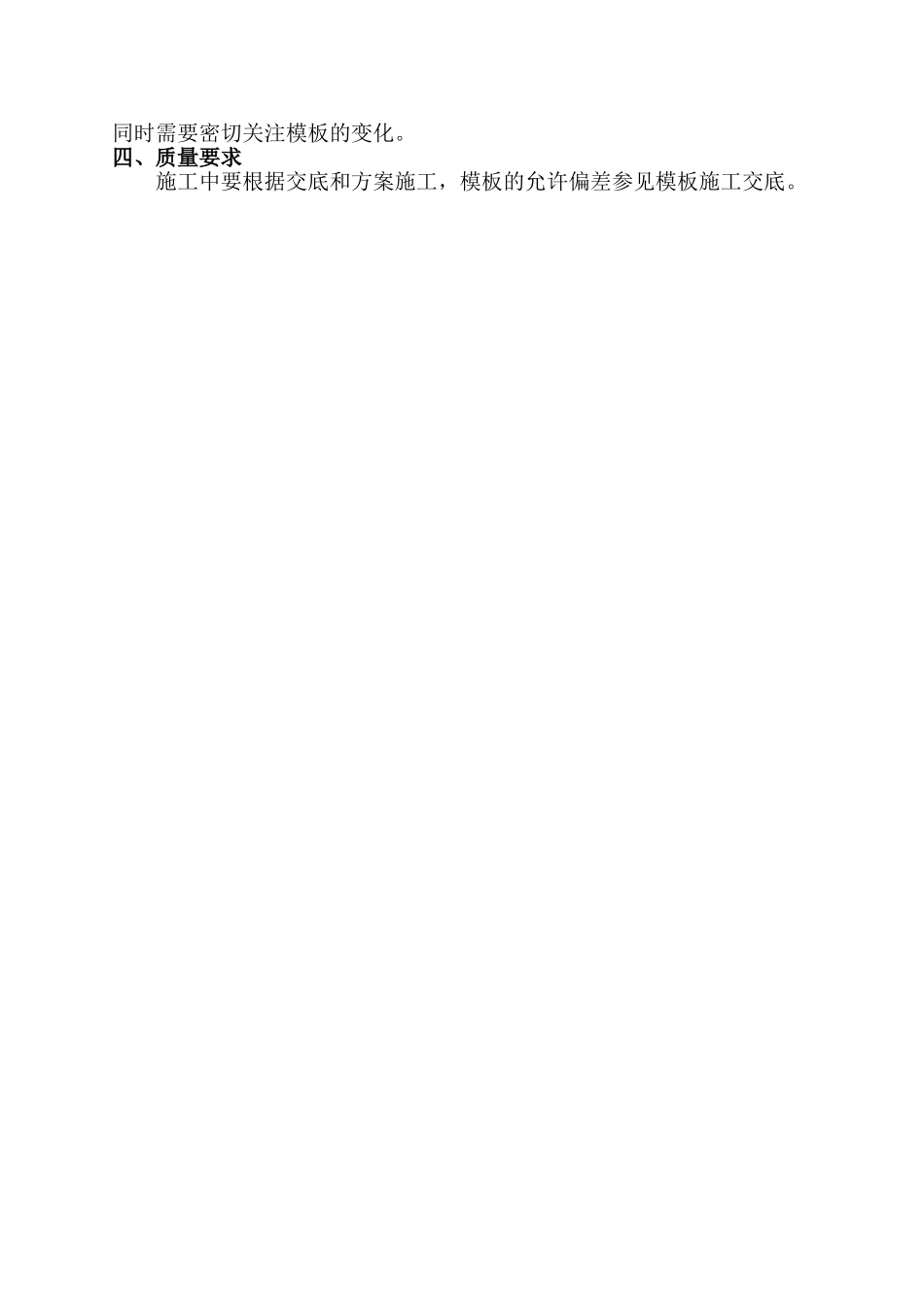

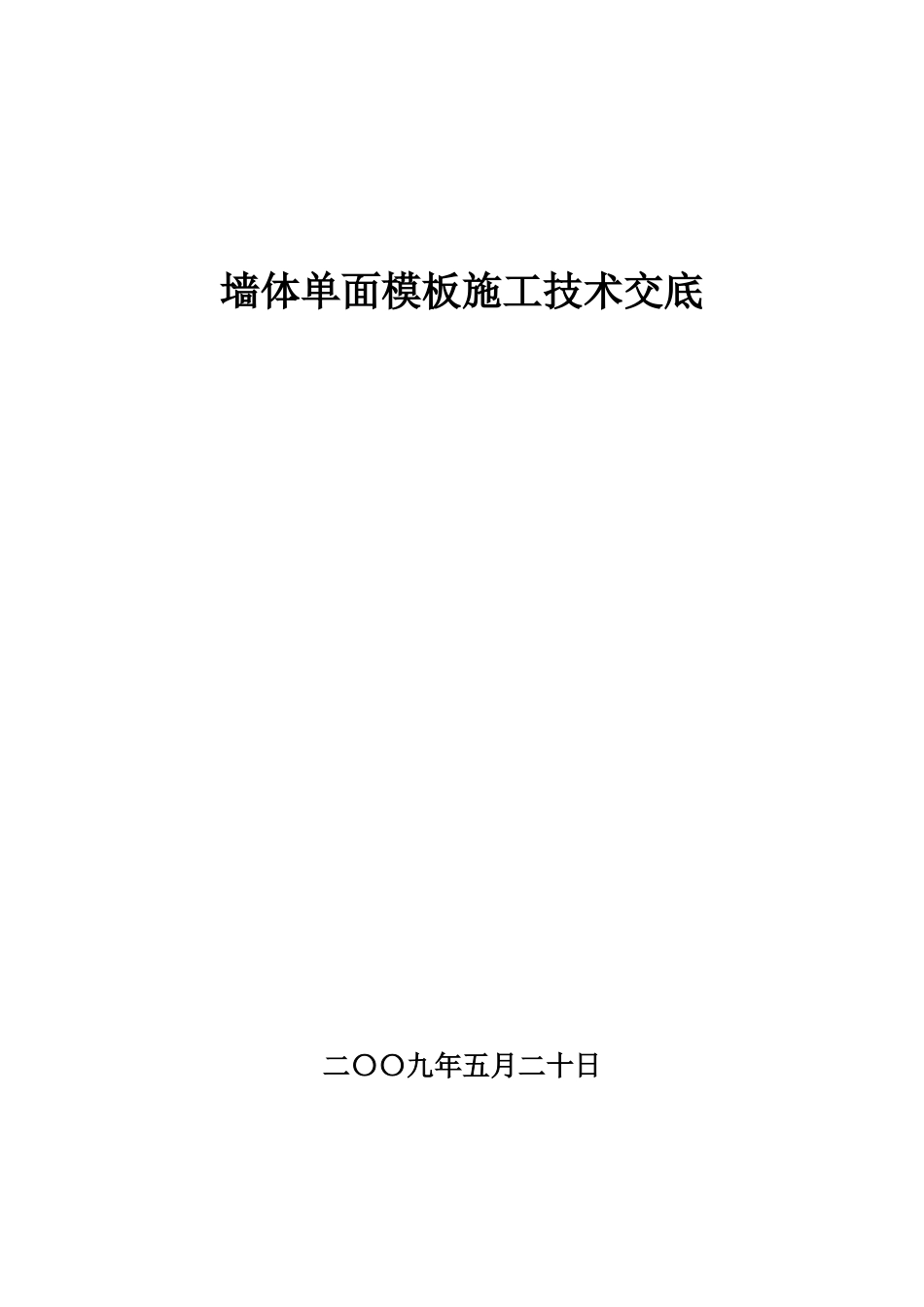

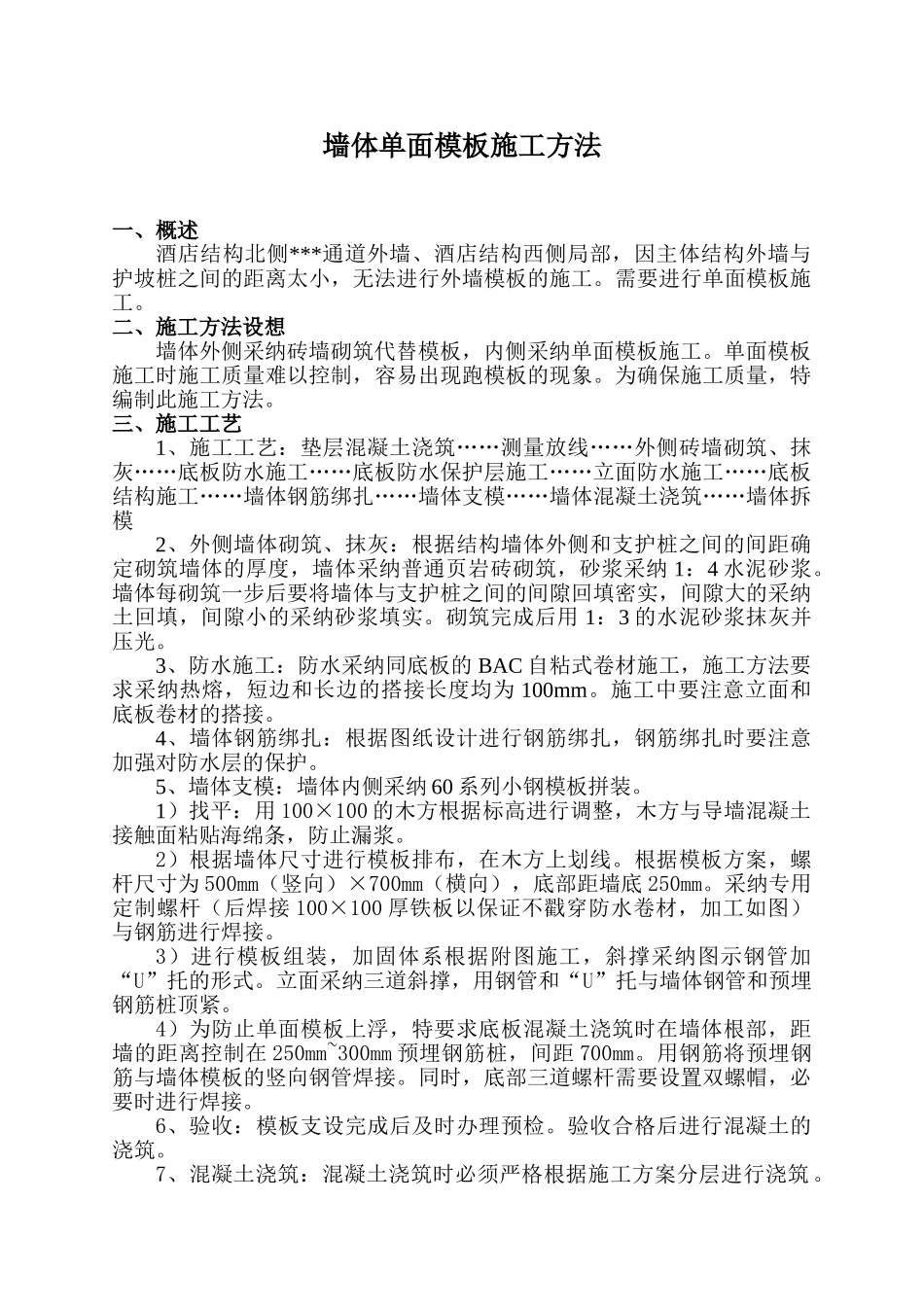

墙体单面模板施工技术交底二〇〇九年五月二十日墙体单面模板施工方法一、概述酒店结构北侧***通道外墙、酒店结构西侧局部，因主体结构外墙与护坡桩之间的距离太小，无法进行外墙模板的施工。需要进行单面模板施工。二、施工方法设想墙体外侧采纳砖墙砌筑代替模板，内侧采纳单面模板施工。单面模板施工时施工质量难以控制，容易出现跑模板的现象。为确保施工质量，特编制此施工方法。三、施工工艺1、施工工艺：垫层混凝土浇筑……测量放线……外侧砖墙砌筑、抹灰……底板防水施工……底板防水保护层施工……立面防水施工……底板结构施工……墙体钢筋绑扎……墙体支模……墙体混凝土浇筑……墙体拆模2、外侧墙体砌筑、抹灰：根据结构墙体外侧和支护桩之间的间距确定砌筑墙体的厚度，墙体采纳普通页岩砖砌筑，砂浆采纳 1：4 水泥砂浆。墙体每砌筑一步后要将墙体与支护桩之间的间隙回填密实，间隙大的采纳土回填，间隙小的采纳砂浆填实。砌筑完成后用 1：3 的水泥砂浆抹灰并压光。3、防水施工：防水采纳同底板的 BAC 自粘式卷材施工，施工方法要求采纳热熔，短边和长边的搭接长度均为 100mm。施工中要注意立面和底板卷材的搭接。4、墙体钢筋绑扎：根据图纸设计进行钢筋绑扎，钢筋绑扎时要注意加强对防水层的保护。5、墙体支模：墙体内侧采纳 60 系列小钢模板拼装。1）找平：用 100×100 的木方根据标高进行调整，木方与导墙混凝土接触面粘贴海绵条，防止漏浆。2）根据墙体尺寸进行模板排布，在木方上划线。根据模板方案，螺杆尺寸为 500mm（竖向）×700mm（横向），底部距墙底 250mm。采纳专用定制螺杆（后焊接 100×100 厚铁板以保证不戳穿防水卷材，加工如图）与钢筋进行焊接。3）进行模板组装，加固体系根据附图施工，斜撑采纳图示钢管加“U”托的形式。立面采纳三道斜撑，用钢管和“U”托与墙体钢管和预埋钢筋桩顶紧。4）为防止单面模板上浮，特要求底板混凝土浇筑时在墙体根部，距墙的距离控制在 250mm~300mm 预埋钢筋桩，间距 700mm。用钢筋将预埋钢筋与墙体模板的竖向钢管焊接。同时，底部三道螺杆需要设置双螺帽，必要时进行焊接。6、验收：模板支设完成后及时办理预检。验收合格后进行混凝土的浇筑。7、混凝土浇筑：混凝土浇筑时必须严格根据施工方案分层进行浇筑 。同时需要密切关注模板的变化。四、质量要求施工中要根据交底和方案施工，模板的允许偏差参见模板施工交底。
