地下室桩承台外置塔吊

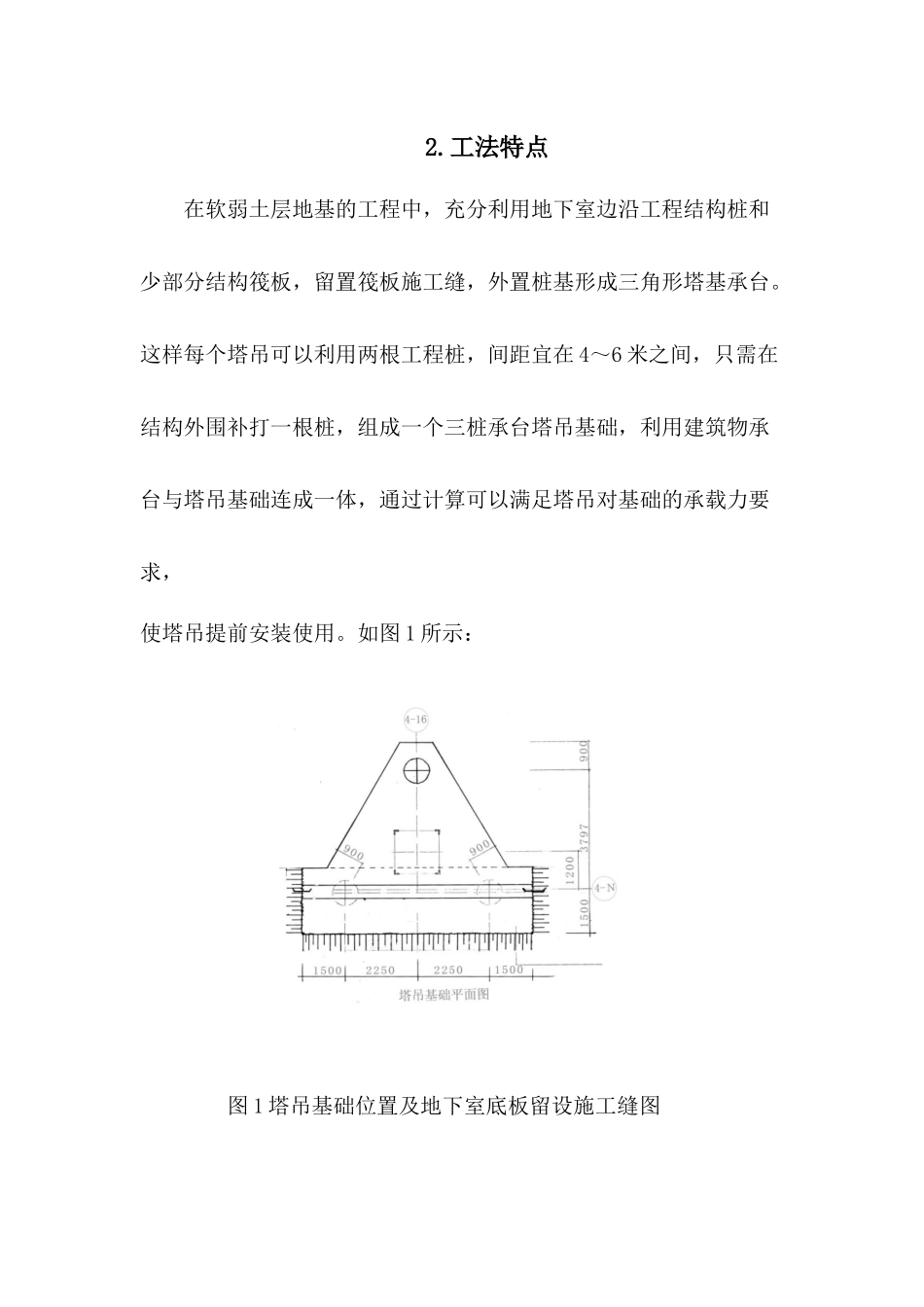

地下室桩承台外置塔吊三角形桩基础施工工法陈钧颐 蒋跃平 周吉森 成卫东 季鸿1.前言随着我国经济建设的不断进展，各大中城市高层建筑不断增多，塔式起重机的应用越来越广泛，塔吊已成为高层建筑施工垂直运输的主动脉。目前塔吊基础设计时，对平面尺寸，特别是横向尺寸较小的地下室，常选择将塔吊布置在地下室外侧。当遇到软弱土层时,往往采纳在地下室基础外另打 4 根桩基进行承载，以满足塔吊对基础的承载力的要求，这不仅施工复杂、占用工期长且造价高；我们选取了新的塔吊桩承台基础，即利用地下室边沿工程桩和结构筏板或承台外置塔吊三角形桩基承台施工技术，通过计算可使塔吊基础的成本大大降低，该技术以取得国家有用新型专利，专利证书号为2978385。2.工法特点在软弱土层地基的工程中，充分利用地下室边沿工程结构桩和少部分结构筏板，留置筏板施工缝，外置桩基形成三角形塔基承台。这样每个塔吊可以利用两根工程桩，间距宜在 4～6 米之间，只需在结构外围补打一根桩，组成一个三桩承台塔吊基础，利用建筑物承台与塔吊基础连成一体，通过计算可以满足塔吊对基础的承载力要求， 使塔吊提前安装使用。如图 1 所示： 图 1 塔吊基础位置及地下室底板留设施工缝图3.适用范围适用于场地较小，地下室塔吊外置、地质条件不良的软弱土层，其地基承载力小于塔基最低要求的塔吊桩基础工程。4. 工艺原理 在地下室结构筏板施工前，先确定塔吊位置，每个塔吊可以利用两根工程边桩，间距宜在 4～6 米之间，再在结构外围补打一根桩，组成一个三桩承台塔吊基础，利用建筑物承台与塔吊基础连成一体，使塔吊更加安全可靠，通过计算可以满足塔吊对基础承载力的要求，塔吊基础的成本大大降低，通过留置筏板施工缝，三桩塔吊承台基础混凝土提前灌注，使塔吊提前安装使用。5.工艺流程及操作要点认真讨论图纸→结合地下室边沿基布置图选择塔吊合理的安装位置→根据塔吊荷载设计塔吊（工程桩和附加桩）基及承台→根据塔吊荷载设计复核→确定筏板施工缝的留置及处理方法→打桩→桩检测→塔吊基础施工→塔吊安装→正常使用及沉降观测5.1 塔吊安装位置选择要点：5.1.1 充分考虑塔吊安装及拆除是否简单、方便，过于复杂的安拆方法一方面会造成安全隐患的增大，另一方面也不经济可行，所以选取最为方便简单的拆除方法是首要确保的。5.1.2 塔吊使用效率要最大化，尽量做到作业面没有死角。5.1.3 塔吊采纳桩基时，尽可能多地支撑在结构工程桩上，使塔吊...
