地块地下二层临时排风方案

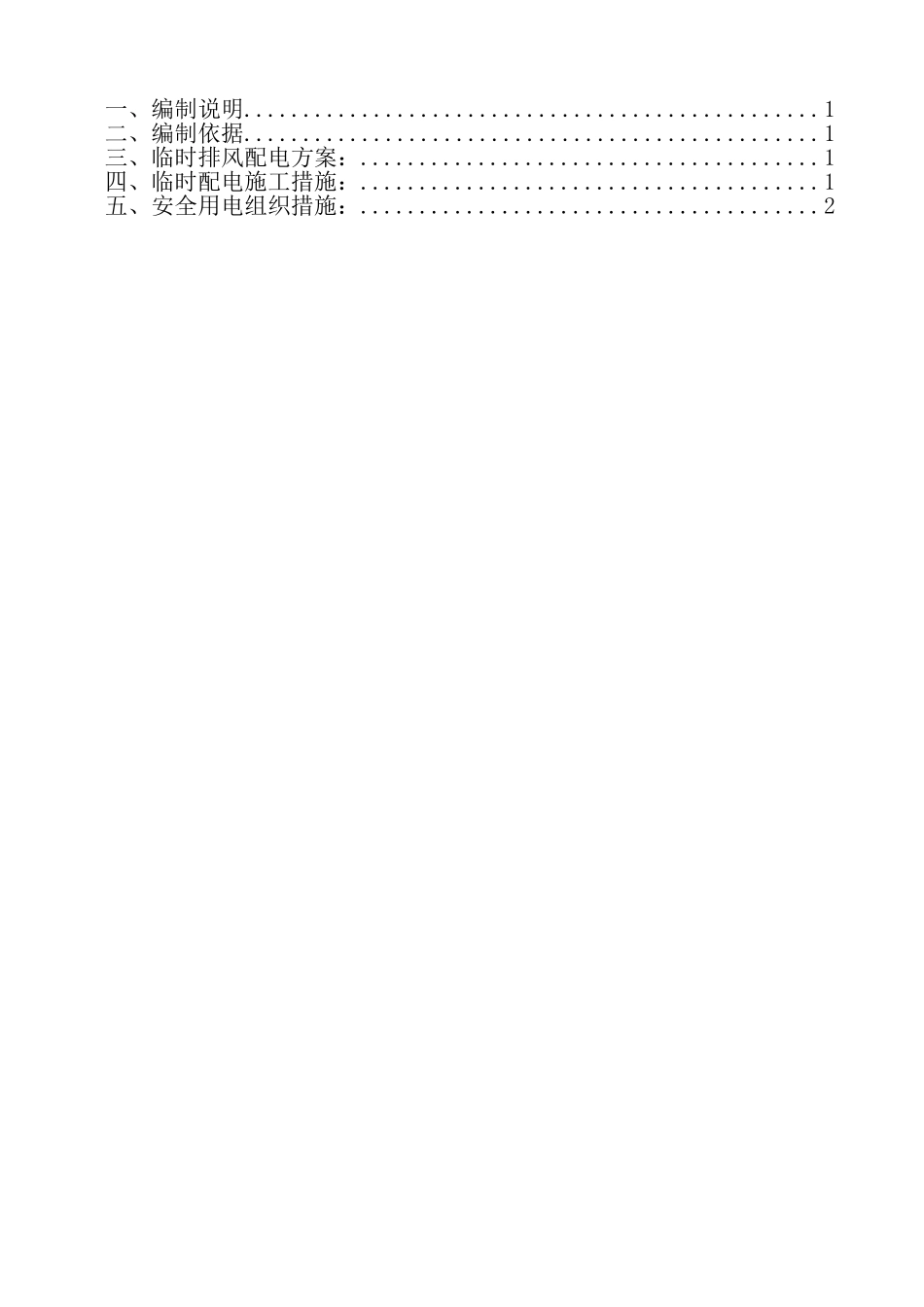

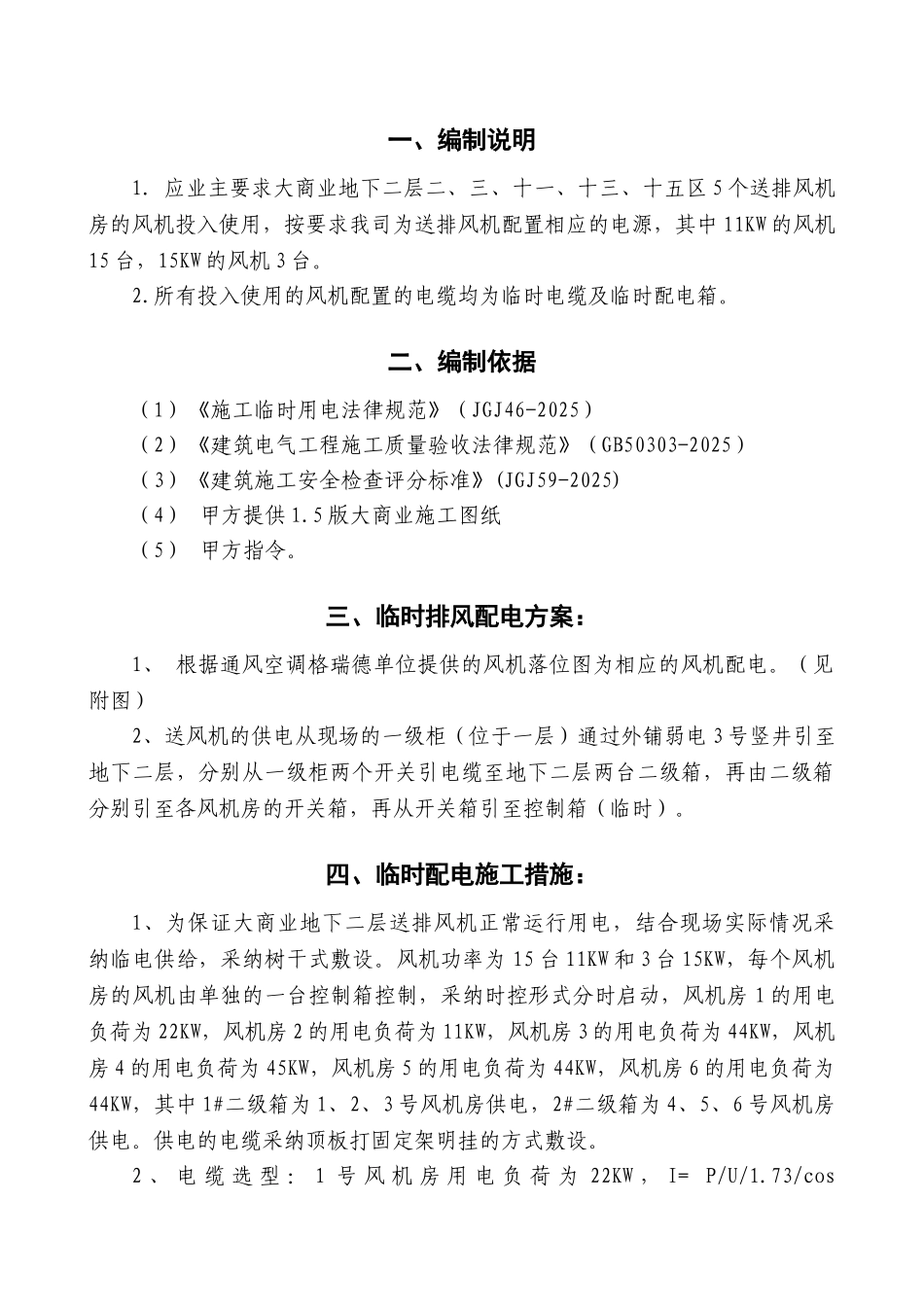

目 录一、编制说明.................................................1二、编制依据.................................................1三、临时排风配电方案：.......................................1四、临时配电施工措施：.......................................1五、安全用电组织措施：.......................................2一、编制说明1. 应业主要求大商业地下二层二、三、十一、十三、十五区 5 个送排风机房的风机投入使用，按要求我司为送排风机配置相应的电源，其中 11KW 的风机15 台，15KW 的风机 3 台。2.所有投入使用的风机配置的电缆均为临时电缆及临时配电箱。 二、编制依据（1）《施工临时用电法律规范》（JGJ46-2025）（2）《建筑电气工程施工质量验收法律规范》（GB50303-2025）（3）《建筑施工安全检查评分标准》(JGJ59-2025)（4） 甲方提供 1.5 版大商业施工图纸（5） 甲方指令。三、临时排风配电方案：1、 根据通风空调格瑞德单位提供的风机落位图为相应的风机配电。（见附图）2、送风机的供电从现场的一级柜（位于一层）通过外铺弱电 3 号竖井引至地下二层，分别从一级柜两个开关引电缆至地下二层两台二级箱，再由二级箱分别引至各风机房的开关箱，再从开关箱引至控制箱（临时）。四、临时配电施工措施：1、为保证大商业地下二层送排风机正常运行用电，结合现场实际情况采纳临电供给，采纳树干式敷设。风机功率为 15 台 11KW 和 3 台 15KW，每个风机房的风机由单独的一台控制箱控制，采纳时控形式分时启动，风机房 1 的用电负荷为 22KW，风机房 2 的用电负荷为 11KW，风机房 3 的用电负荷为 44KW，风机房 4 的用电负荷为 45KW，风机房 5 的用电负荷为 44KW，风机房 6 的用电负荷为44KW，其中 1#二级箱为 1、2、3 号风机房供电，2#二级箱为 4、5、6 号风机房供电。供电的电缆采纳顶板打固定架明挂的方式敷设。2 、 电 缆 选 型 ： 1 号 风 机 房 用 电 负 荷 为 22KW ， I= P/U/1.73/cos φ，I=22KW/380V /1.732=33A,风机的瞬时启动电流为额定电流的 5-7 倍，故 1号风机房的进线电缆选用 YJV-3*25+2*16，出线为 YJV-4*10，以此类推。3、经现场测量，从一级柜 1A 至二级箱 1B 长度约为 120 米，电缆规格为YJV-4*95+1*70，从一级柜 2A 至二级箱 2B 长度约为 130 米，电缆规格为 YJV-4*95+1*70。从 1B 至 1 号风机房控制...
