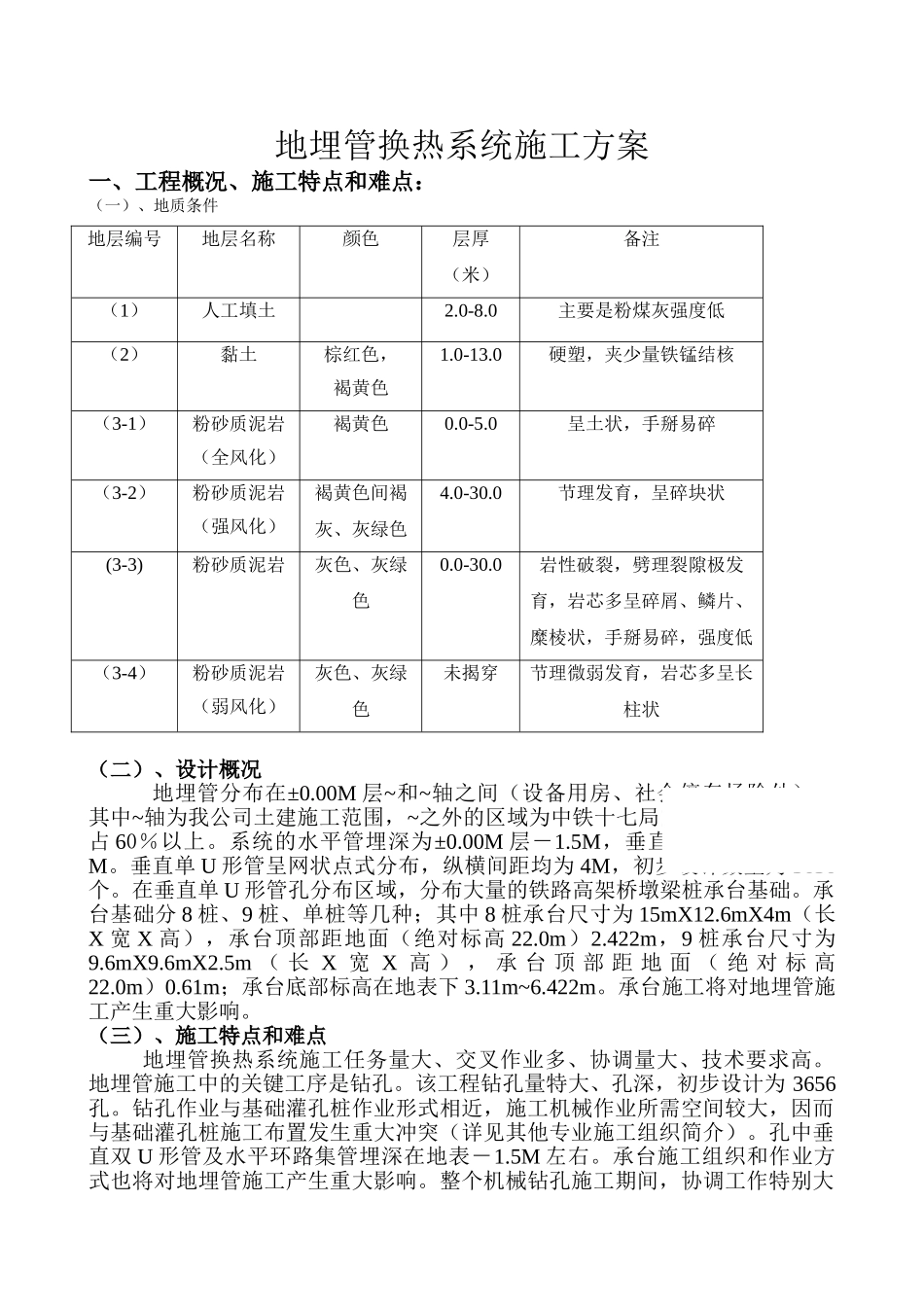

地埋管换热系统施工方案一、工程概况、施工特点和难点：（一）、地质条件地层编号地层名称颜色层厚（米）备注（1）人工填土2.0-8.0主要是粉煤灰强度低（2）黏土棕红色，褐黄色1.0-13.0硬塑，夹少量铁锰结核（3-1）粉砂质泥岩（全风化）褐黄色0.0-5.0呈土状，手掰易碎（3-2）粉砂质泥岩（强风化）褐黄色间褐灰、灰绿色4.0-30.0节理发育，呈碎块状(3-3)粉砂质泥岩灰色、灰绿色0.0-30.0岩性破裂，劈理裂隙极发育，岩芯多呈碎屑、鳞片、糜棱状，手掰易碎，强度低（3-4）粉砂质泥岩（弱风化）灰色、灰绿色未揭穿节理微弱发育，岩芯多呈长柱状（二）、设计概况地埋管分布在±0.00M 层~和~轴之间（设备用房、社会停车场除外），其中~轴为我公司土建施工范围，~之外的区域为中铁十七局的施工范围，后者占 60％以上。系统的水平管埋深为±0.00M 层－1.5M，垂直单 U 形管埋深 80 M。垂直单 U 形管呈网状点式分布，纵横间距均为 4M，初步设计数量为 3656个。在垂直单 U 形管孔分布区域，分布大量的铁路高架桥墩梁桩承台基础。承台基础分 8 桩、9 桩、单桩等几种；其中 8 桩承台尺寸为 15mX12.6mX4m（长X 宽 X 高），承台顶部距地面（绝对标高 22.0m）2.422m，9 桩承台尺寸为9.6mX9.6mX2.5m （ 长 X 宽 X 高 ） ， 承 台 顶 部 距 地 面 （ 绝 对 标 高22.0m）0.61m；承台底部标高在地表下 3.11m~6.422m。承台施工将对地埋管施工产生重大影响。（三）、施工特点和难点地埋管换热系统施工任务量大、交叉作业多、协调量大、技术要求高。地埋管施工中的关键工序是钻孔。该工程钻孔量特大、孔深，初步设计为 3656孔。钻孔作业与基础灌孔桩作业形式相近，施工机械作业所需空间较大，因而与基础灌孔桩施工布置发生重大冲突（详见其他专业施工组织简介）。孔中垂直双 U 形管及水平环路集管埋深在地表－1.5M 左右。承台施工组织和作业方式也将对地埋管施工产生重大影响。整个机械钻孔施工期间，协调工作特别大协调工作主要来自于几个方面：机械钻孔作业与基础灌孔桩作业施工协调；与土建承台施工作业的协调；机械钻孔作业与配管工序的协调；机械钻孔作业队伍之间的协调；与队伍的施工协调。因为垂直双 U 形管埋深 80m 左右，孔距为4m，因而单孔垂直度很关键。地上差之毫厘，地下谬之千里，控制不好时将会导致周边孔管遭破坏的质量事故。地表下的管道成品保护难度相当大。（四）、其他专业施工组织1、基础施工的施...
