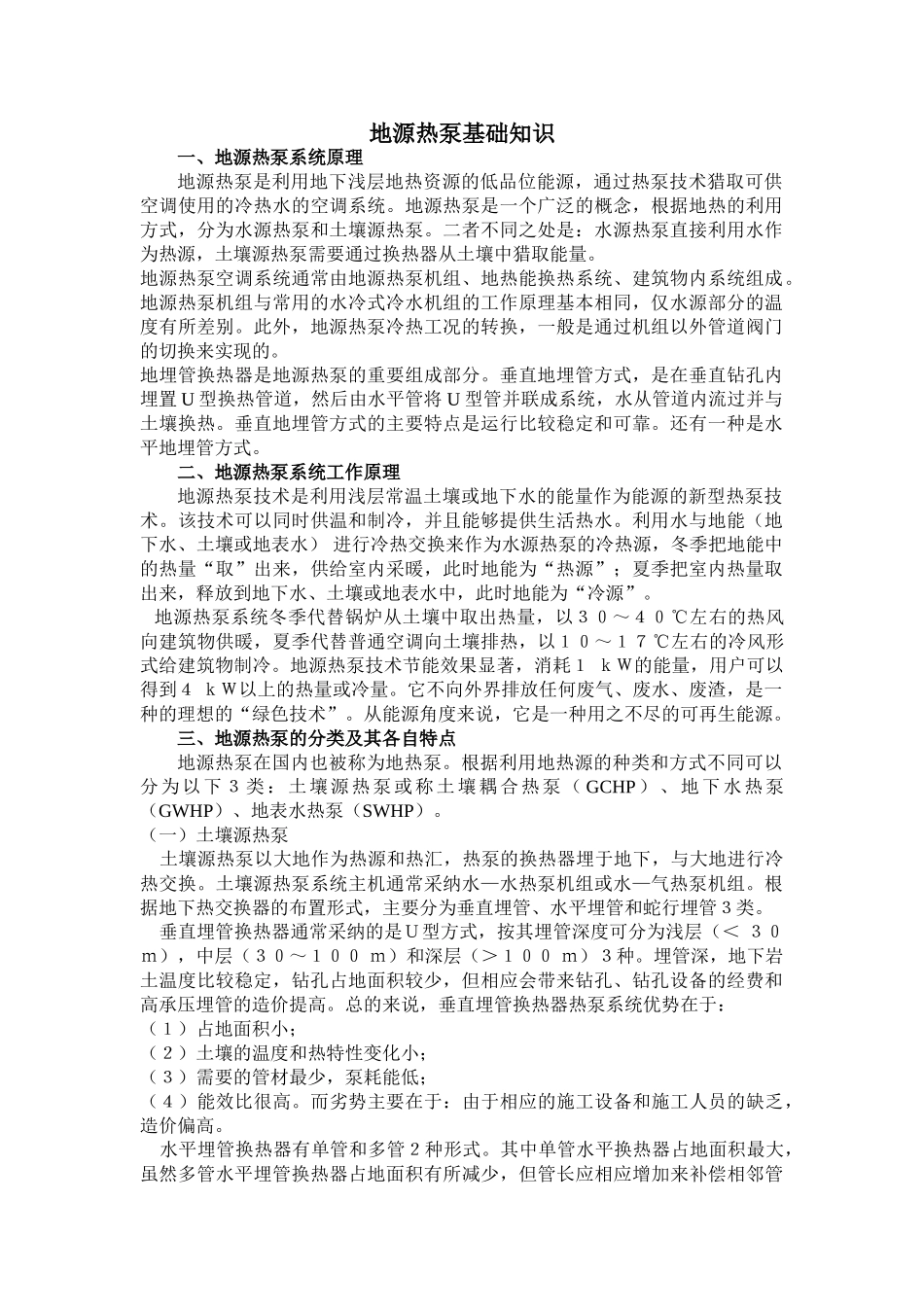

地源热泵基础知识一、地源热泵系统原理地源热泵是利用地下浅层地热资源的低品位能源，通过热泵技术猎取可供空调使用的冷热水的空调系统。地源热泵是一个广泛的概念，根据地热的利用方式，分为水源热泵和土壤源热泵。二者不同之处是：水源热泵直接利用水作为热源，土壤源热泵需要通过换热器从土壤中猎取能量。地源热泵空调系统通常由地源热泵机组、地热能换热系统、建筑物内系统组成。地源热泵机组与常用的水冷式冷水机组的工作原理基本相同，仅水源部分的温度有所差别。此外，地源热泵冷热工况的转换，一般是通过机组以外管道阀门的切换来实现的。地埋管换热器是地源热泵的重要组成部分。垂直地埋管方式，是在垂直钻孔内埋置 U 型换热管道，然后由水平管将 U 型管并联成系统，水从管道内流过并与土壤换热。垂直地埋管方式的主要特点是运行比较稳定和可靠。还有一种是水平地埋管方式。二、地源热泵系统工作原理地源热泵技术是利用浅层常温土壤或地下水的能量作为能源的新型热泵技术。该技术可以同时供温和制冷，并且能够提供生活热水。利用水与地能（地下水、土壤或地表水） 进行冷热交换来作为水源热泵的冷热源，冬季把地能中的热量“取”出来，供给室内采暖，此时地能为“热源”；夏季把室内热量取出来，释放到地下水、土壤或地表水中，此时地能为“冷源”。 地源热泵系统冬季代替锅炉从土壤中取出热量，以３０～４０℃左右的热风向建筑物供暖，夏季代替普通空调向土壤排热，以１０～１７℃左右的冷风形式给建筑物制冷。地源热泵技术节能效果显著，消耗１ ｋＷ的能量，用户可以得到４ ｋＷ以上的热量或冷量。它不向外界排放任何废气、废水、废渣，是一种的理想的“绿色技术”。从能源角度来说，它是一种用之不尽的可再生能源。三、地源热泵的分类及其各自特点地源热泵在国内也被称为地热泵。根据利用地热源的种类和方式不同可以分为以下３类：土壤源热泵或称土壤耦合热泵（ GCHP）、地下水热泵（GWHP）、地表水热泵（SWHP）。（一）土壤源热泵 土壤源热泵以大地作为热源和热汇，热泵的换热器埋于地下，与大地进行冷热交换。土壤源热泵系统主机通常采纳水—水热泵机组或水—气热泵机组。根据地下热交换器的布置形式，主要分为垂直埋管、水平埋管和蛇行埋管３类。 垂直埋管换热器通常采纳的是Ｕ型方式，按其埋管深度可分为浅层（＜ ３０ ｍ），中层（３０～１００ ｍ）和深层（＞１００ ｍ）３种。埋管深，地下岩土温度比较稳定，钻...
