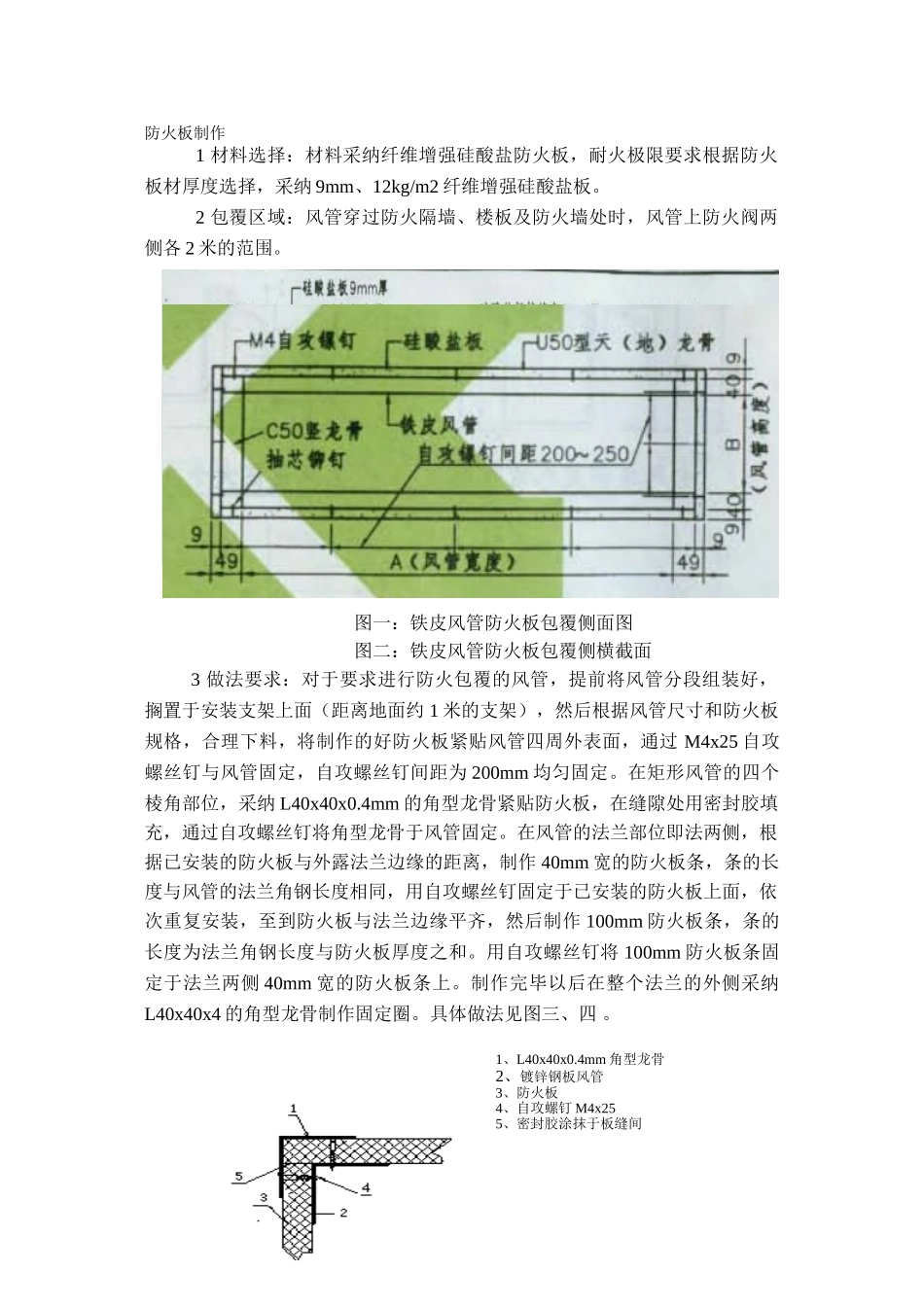

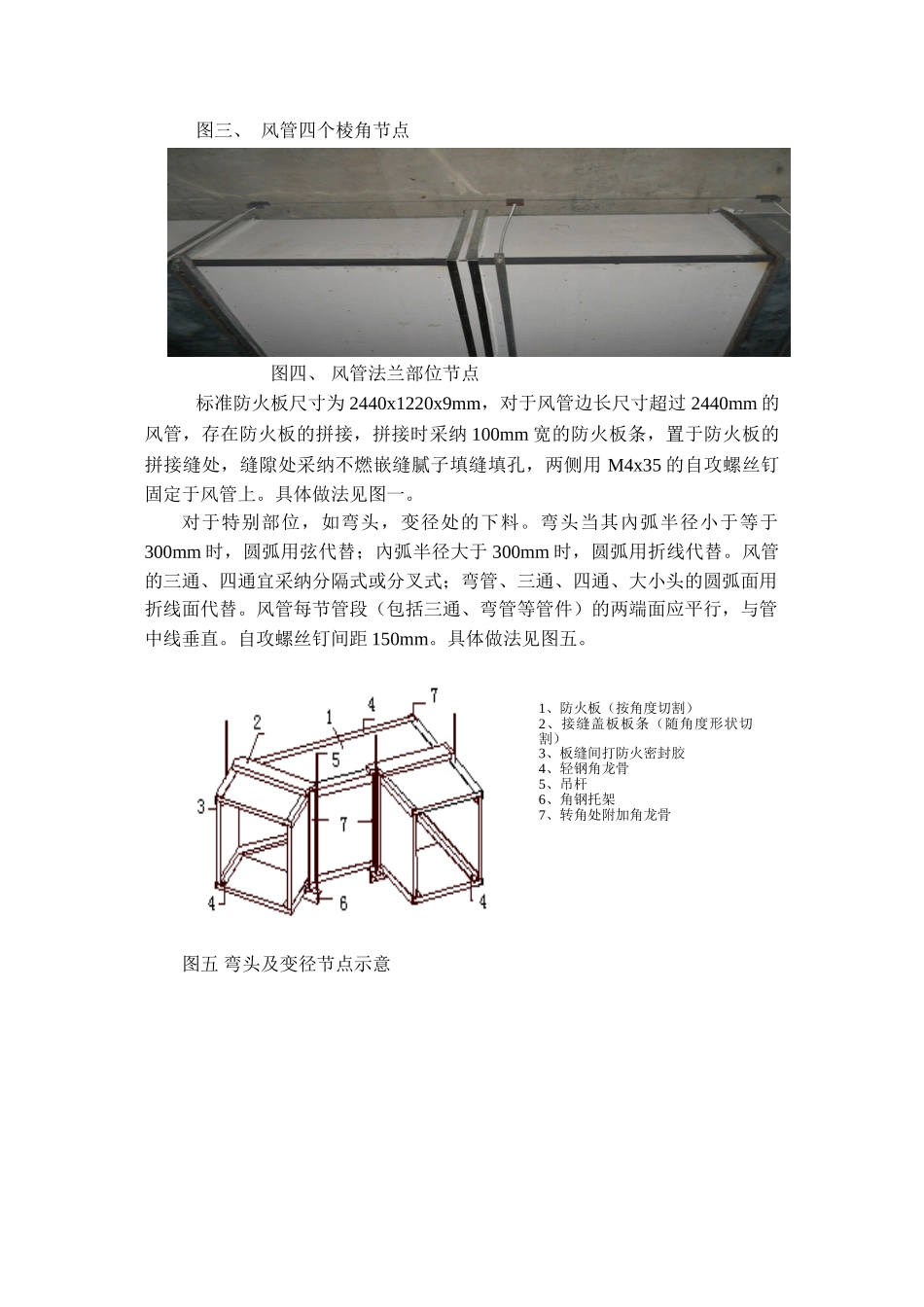

防火板制作1 材料选择：材料采纳纤维增强硅酸盐防火板，耐火极限要求根据防火板材厚度选择，采纳 9mm、12kg/m2 纤维增强硅酸盐板。2 包覆区域：风管穿过防火隔墙、楼板及防火墙处时，风管上防火阀两侧各 2 米的范围。图一：铁皮风管防火板包覆侧面图图二：铁皮风管防火板包覆侧横截面3 做法要求：对于要求进行防火包覆的风管，提前将风管分段组装好，搁置于安装支架上面（距离地面约 1 米的支架），然后根据风管尺寸和防火板规格，合理下料，将制作的好防火板紧贴风管四周外表面，通过 M4x25 自攻螺丝钉与风管固定，自攻螺丝钉间距为 200mm 均匀固定。在矩形风管的四个棱角部位，采纳 L40x40x0.4mm 的角型龙骨紧贴防火板，在缝隙处用密封胶填充，通过自攻螺丝钉将角型龙骨于风管固定。在风管的法兰部位即法两侧，根据已安装的防火板与外露法兰边缘的距离，制作 40mm 宽的防火板条，条的长度与风管的法兰角钢长度相同，用自攻螺丝钉固定于已安装的防火板上面，依次重复安装，至到防火板与法兰边缘平齐，然后制作 100mm 防火板条，条的长度为法兰角钢长度与防火板厚度之和。用自攻螺丝钉将 100mm 防火板条固定于法兰两侧 40mm 宽的防火板条上。制作完毕以后在整个法兰的外侧采纳L40x40x4 的角型龙骨制作固定圈。具体做法见图三、四 。1、L40x40x0.4mm 角型龙骨2、镀锌钢板风管3、防火板4、自攻螺钉 M4x255、密封胶涂抹于板缝间1、防火板（按角度切割）2、接缝盖板板条（随角度形状切割）3、板缝间打防火密封胶4、轻钢角龙骨5、吊杆6、角钢托架7、转角处附加角龙骨图三、 风管四个棱角节点图四、 风管法兰部位节点标准防火板尺寸为 2440x1220x9mm，对于风管边长尺寸超过 2440mm 的风管，存在防火板的拼接，拼接时采纳 100mm 宽的防火板条，置于防火板的拼接缝处，缝隙处采纳不燃嵌缝腻子填缝填孔，两侧用 M4x35 的自攻螺丝钉固定于风管上。具体做法见图一。对于特别部位，如弯头，变径处的下料。弯头当其內弧半径小于等于300mm 时，圆弧用弦代替；內弧半径大于 300mm 时，圆弧用折线代替。风管的三通、四通宜采纳分隔式或分叉式；弯管、三通、四通、大小头的圆弧面用折线面代替。风管每节管段（包括三通、弯管等管件）的两端面应平行，与管中线垂直。自攻螺丝钉间距 150mm。具体做法见图五。图五 弯头及变径节点示意
