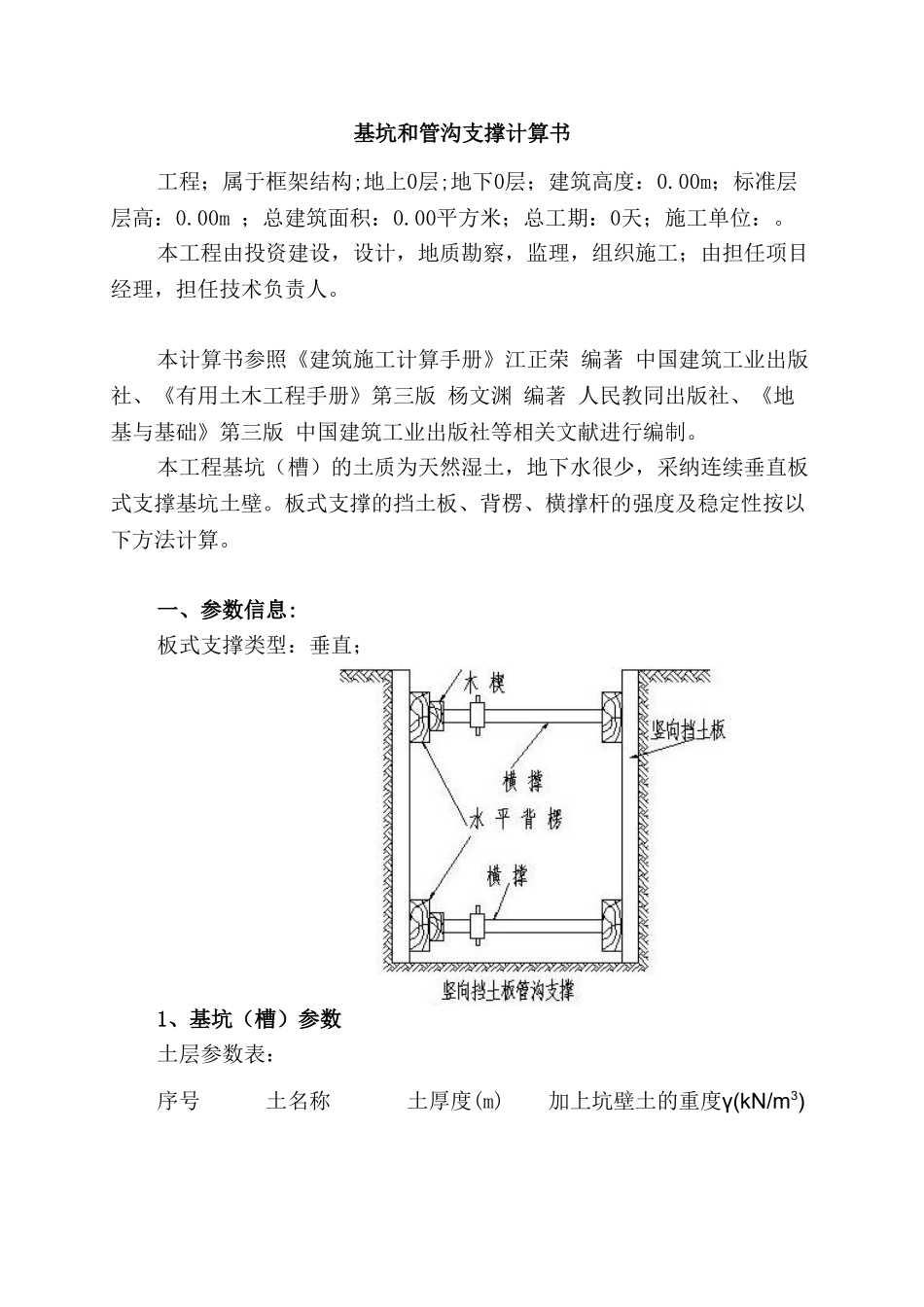

基坑和管沟支撑计算书及土钉墙支护计算书

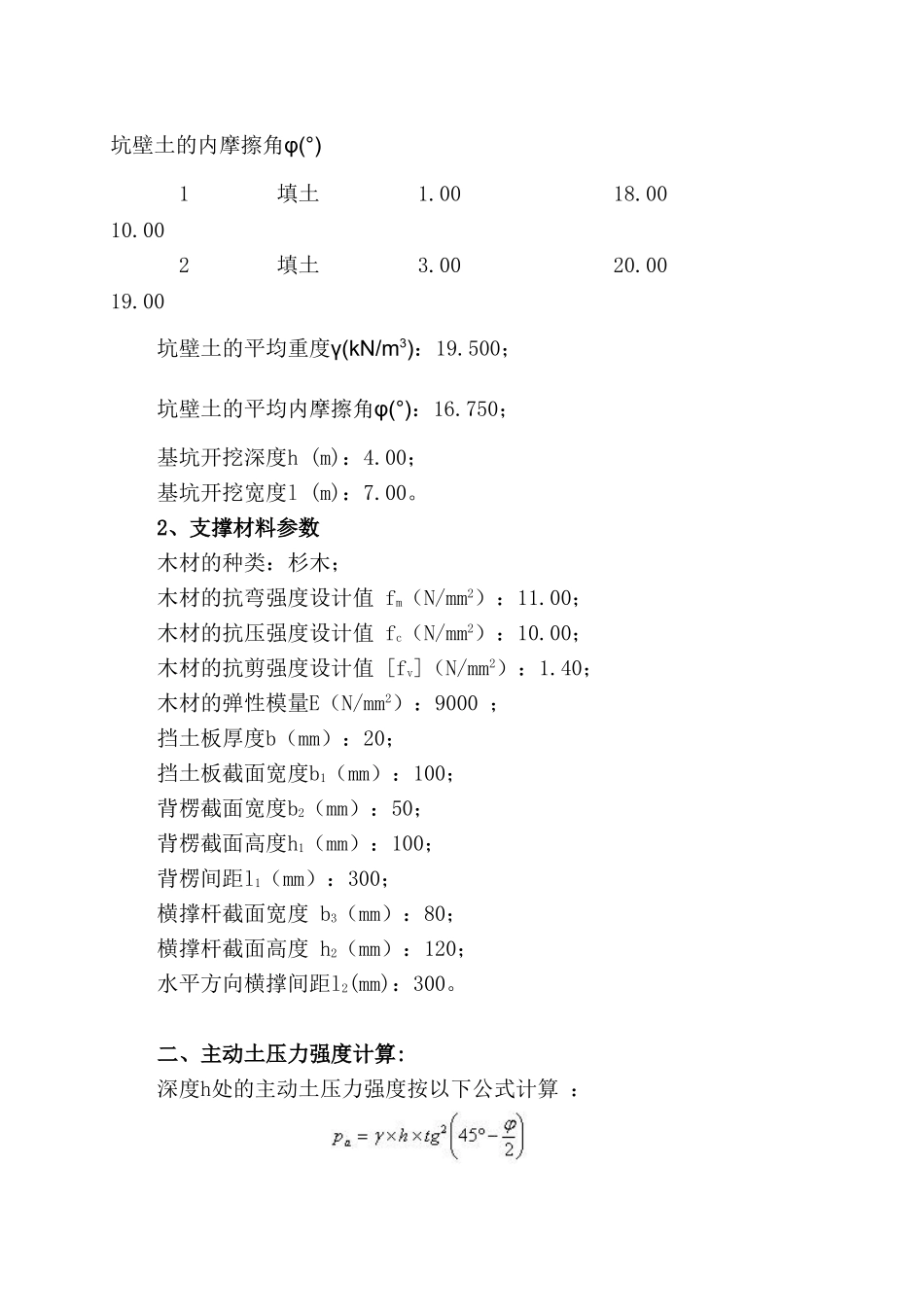

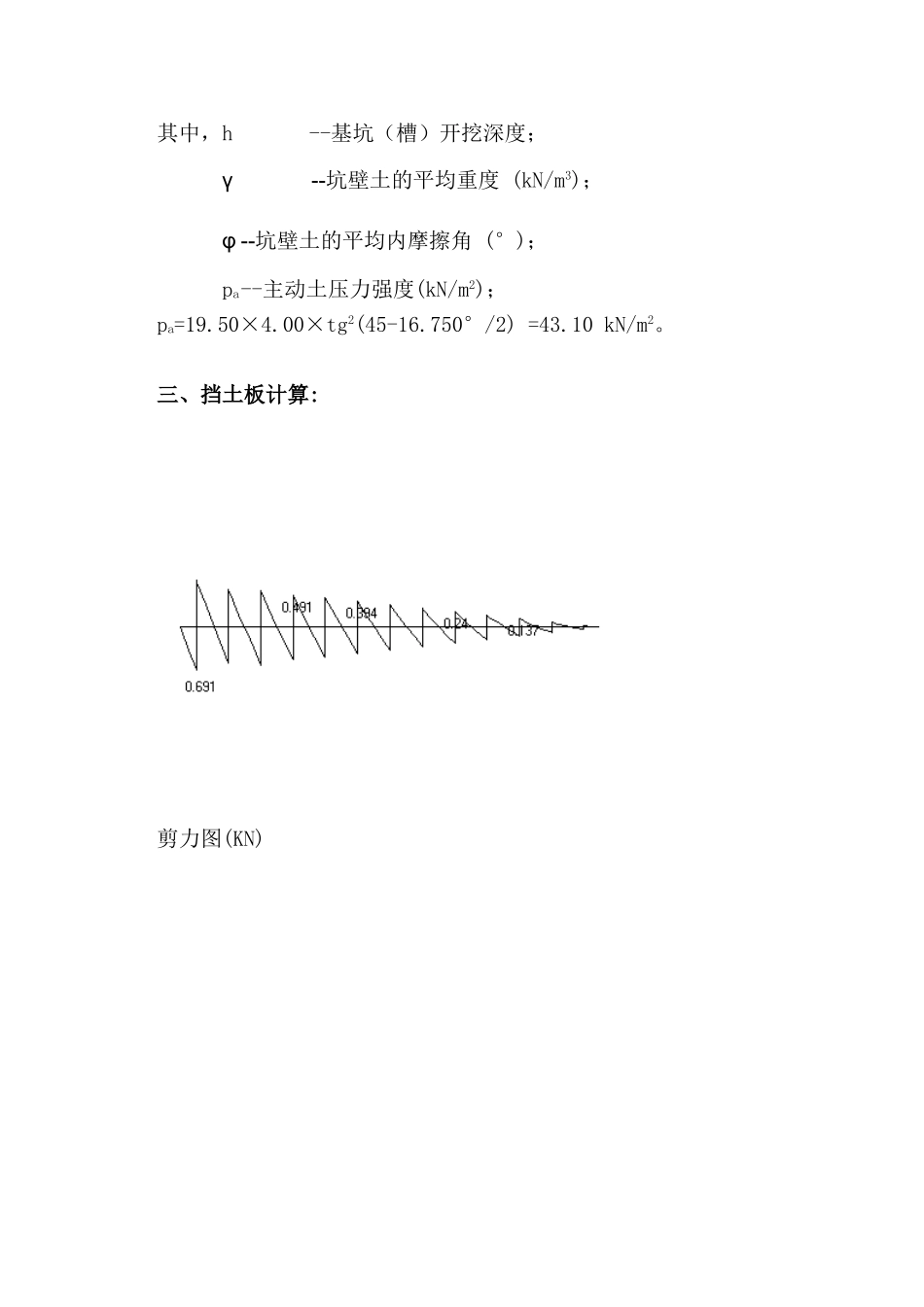

基坑和管沟支撑计算书工程；属于框架结构;地上0层;地下0层；建筑高度：0.00m；标准层层高：0.00m ；总建筑面积：0.00平方米；总工期：0天；施工单位：。本工程由投资建设，设计，地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。本计算书参照《建筑施工计算手册》江正荣 编著 中国建筑工业出版社、《有用土木工程手册》第三版 杨文渊 编著 人民教同出版社、《地基与基础》第三版 中国建筑工业出版社等相关文献进行编制。本工程基坑（槽）的土质为天然湿土，地下水很少，采纳连续垂直板式支撑基坑土壁。板式支撑的挡土板、背楞、横撑杆的强度及稳定性按以下方法计算。一、参数信息:板式支撑类型：垂直； 1、基坑（槽）参数土层参数表：序号 土名称 土厚度(m) 加上坑壁土的重度γ(kN/m3) 坑壁土的内摩擦角φ(°) 1 填土 1.00 18.00 10.00 2 填土 3.00 20.00 19.00 坑壁土的平均重度γ(kN/m3)：19.500；坑壁土的平均内摩擦角φ(°)：16.750；基坑开挖深度h (m)：4.00；基坑开挖宽度l (m)：7.00。2、支撑材料参数木材的种类：杉木；木材的抗弯强度设计值 fm（N/mm2）：11.00；木材的抗压强度设计值 fc（N/mm2）：10.00；木材的抗剪强度设计值 [fv]（N/mm2）：1.40；木材的弹性模量E（N/mm2）：9000 ；挡土板厚度b（mm）：20；挡土板截面宽度b1（mm）：100；背楞截面宽度b2（mm）：50；背楞截面高度h1（mm）：100；背楞间距l1（mm）：300；横撑杆截面宽度 b3（mm）：80；横撑杆截面高度 h2（mm）：120；水平方向横撑间距l2(mm)：300。二、主动土压力强度计算:深度h处的主动土压力强度按以下公式计算 ： 其中，h --基坑（槽）开挖深度； γ --坑壁土的平均重度 (kN/m3)； φ --坑壁土的平均内摩擦角 (°)； pa--主动土压力强度(kN/m2)；pa=19.50×4.00×tg2(45-16.750°/2) =43.10 kN/m2。三、挡土板计算:剪力图(KN)弯矩图(KN.m)变形图(m)挡土板承受三角形荷载作用，根据多跨连续梁进行计算：1、荷载计算挡土板的最大线荷载按以下公式计算： 其中 q --挡土板的线荷载（kN/m）； b1--挡土板的截面宽度（mm）；q =43.100×0.100=4.310 （kN/m）。2、挡土板根据连续梁计算最大弯矩，计算如下：最大弯矩 Mmax = 0.048 kN.m 。最大剪力 Vmax = 0.691 kN。最大受弯应力按以下计算公式计算： 其中， M --背楞的最大弯矩（kN.m）； W --背楞的截面抵抗矩(mm3)； W =50×1002/6 =6...
