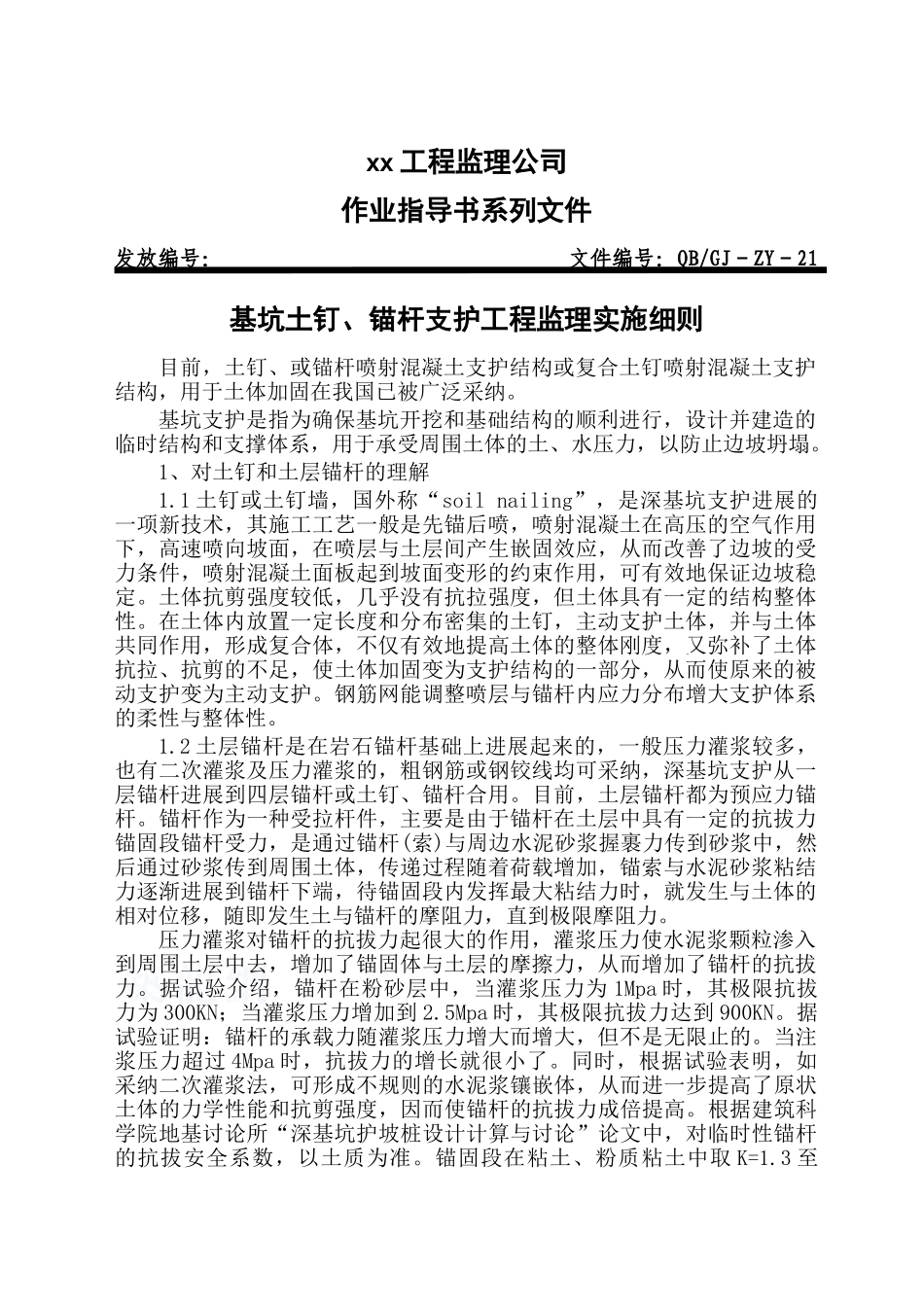

xx 工程监理公司作业指导书系列文件发放编号：文件编号：QB/GJ－ZY－21基坑土钉、锚杆支护工程监理实施细则目前，土钉、或锚杆喷射混凝土支护结构或复合土钉喷射混凝土支护结构，用于土体加固在我国已被广泛采纳。基坑支护是指为确保基坑开挖和基础结构的顺利进行，设计并建造的临时结构和支撑体系，用于承受周围土体的土、水压力，以防止边坡坍塌。1、对土钉和土层锚杆的理解1.1 土钉或土钉墙，国外称“soil nailing”，是深基坑支护进展的一项新技术，其施工工艺一般是先锚后喷，喷射混凝土在高压的空气作用下，高速喷向坡面，在喷层与土层间产生嵌固效应，从而改善了边坡的受力条件，喷射混凝土面板起到坡面变形的约束作用，可有效地保证边坡稳定。土体抗剪强度较低，几乎没有抗拉强度，但土体具有一定的结构整体性。在土体内放置一定长度和分布密集的土钉，主动支护土体，并与土体共同作用，形成复合体，不仅有效地提高土体的整体刚度，又弥补了土体抗拉、抗剪的不足，使土体加固变为支护结构的一部分，从而使原来的被动支护变为主动支护。钢筋网能调整喷层与锚杆内应力分布增大支护体系的柔性与整体性。1.2 土层锚杆是在岩石锚杆基础上进展起来的，一般压力灌浆较多，也有二次灌浆及压力灌浆的，粗钢筋或钢铰线均可采纳，深基坑支护从一层锚杆进展到四层锚杆或土钉、锚杆合用。目前，土层锚杆都为预应力锚杆。锚杆作为一种受拉杆件，主要是由于锚杆在土层中具有一定的抗拔力锚固段锚杆受力，是通过锚杆(索)与周边水泥砂浆握裹力传到砂浆中，然后通过砂浆传到周围土体，传递过程随着荷载增加，锚索与水泥砂浆粘结力逐渐进展到锚杆下端，待锚固段内发挥最大粘结力时，就发生与土体的相对位移，随即发生土与锚杆的摩阻力，直到极限摩阻力。压力灌浆对锚杆的抗拔力起很大的作用，灌浆压力使水泥浆颗粒渗入到周围土层中去，增加了锚固体与土层的摩擦力，从而增加了锚杆的抗拔力。据试验介绍，锚杆在粉砂层中，当灌浆压力为 1Mpa 时，其极限抗拔力为 300KN；当灌浆压力增加到 2.5Mpa 时，其极限抗拔力达到 900KN。据试验证明：锚杆的承载力随灌浆压力增大而增大，但不是无限止的。当注浆压力超过 4Mpa 时，抗拔力的增长就很小了。同时，根据试验表明，如采纳二次灌浆法，可形成不规则的水泥浆镶嵌体，从而进一步提高了原状土体的力学性能和抗剪强度，因而使锚杆的抗拔力成倍提高。根据建筑科学院地基讨论所“深基坑护坡桩设计计算与讨论...
