基坑支护设计与施工方案

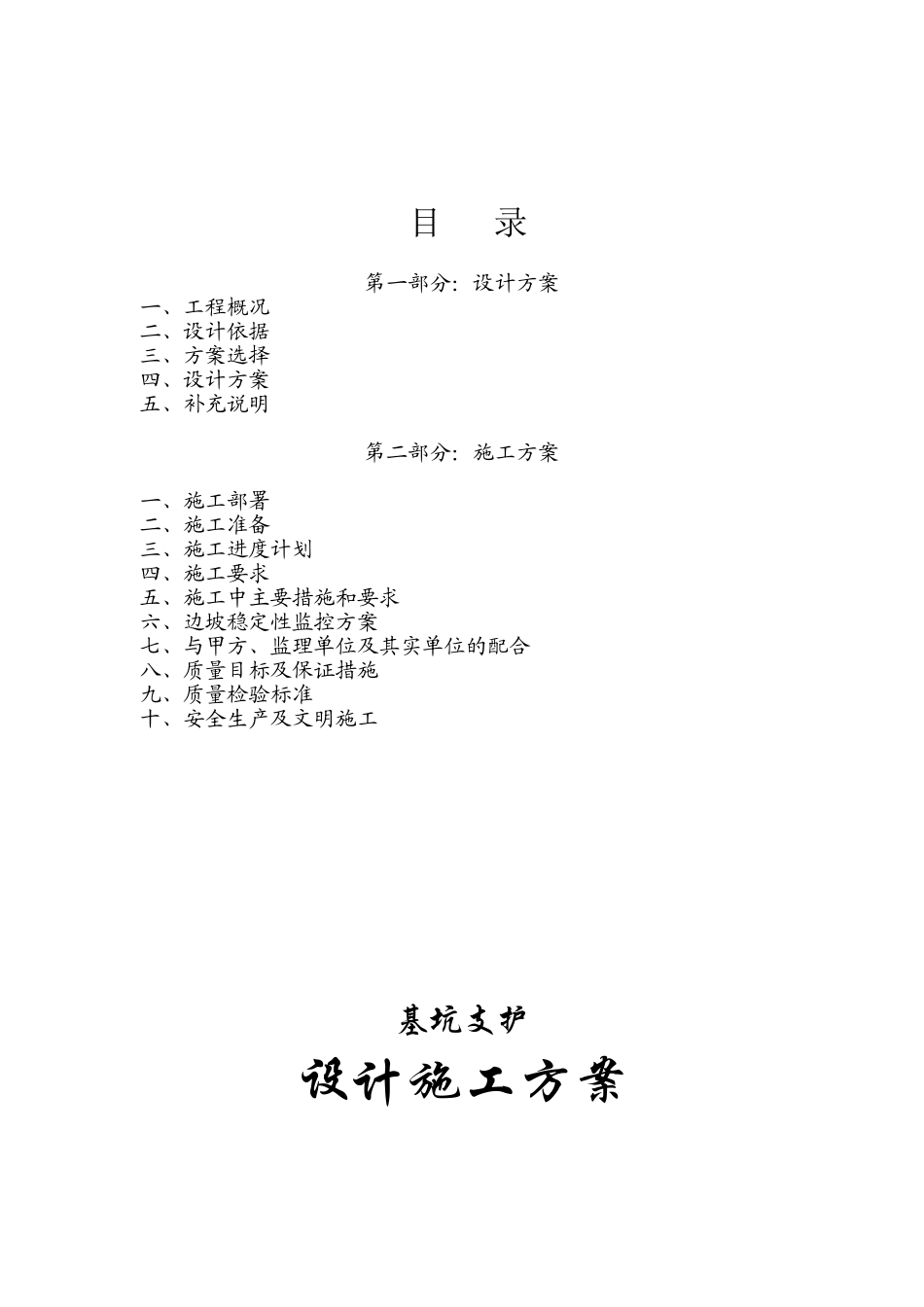

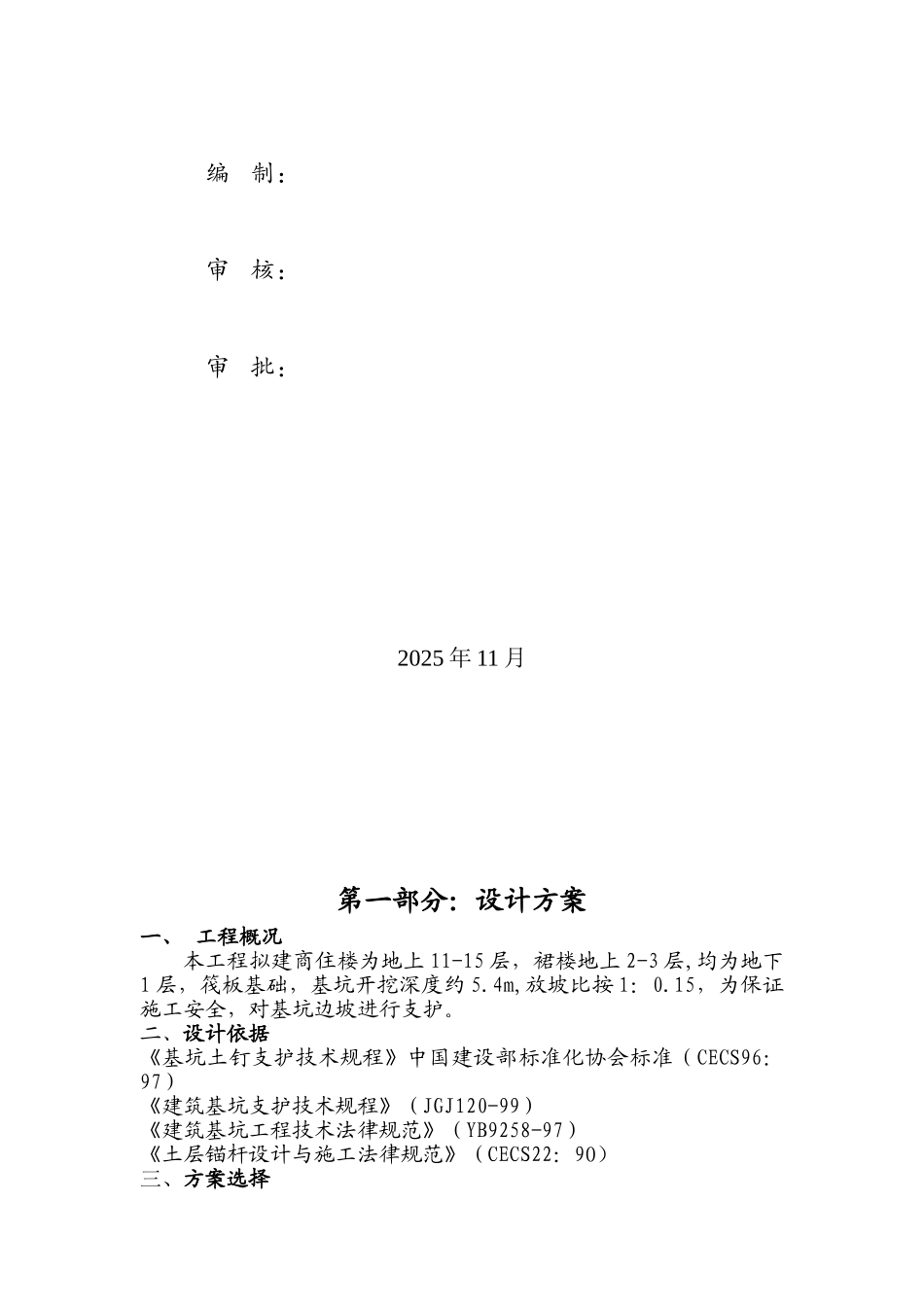

目 录第一部分：设计方案一、工程概况二、设计依据三、方案选择四、设计方案五、补充说明第二部分：施工方案一、施工部署二、施工准备三、施工进度计划四、施工要求五、施工中主要措施和要求六、边坡稳定性监控方案七、与甲方、监理单位及其实单位的配合八、质量目标及保证措施九、质量检验标准十、安全生产及文明施工基坑支护设计施工方案编 制：审 核：审 批：2025 年 11 月 第一部分：设计方案一、 工程概况本工程拟建商住楼为地上 11-15 层，裙楼地上 2-3 层,均为地下1 层，筏板基础，基坑开挖深度约 5.4m,放坡比按 1：0.15，为保证施工安全，对基坑边坡进行支护。二、设计依据《基坑土钉支护技术规程》中国建设部标准化协会标准（CECS96：97）《建筑基坑支护技术规程》（JGJ120-99）《建筑基坑工程技术法律规范》（YB9258-97）《土层锚杆设计与施工法律规范》（CECS22：90）三、方案选择为做到安全、经济、合理；施工优质、高效、文明。根据现场地质条件及基础的埋深情况，经多种方案的比较论证，采纳插筋补强支护方案。四、设计方案土层坡面放坡按 1:0.15. 锚杆孔径：ф100 锚杆注浆:注浆为纯水泥浆,水灰比 0.4-0.6. 坡面挂网:1mm 厚的钢板网. 面层:1:2.5 水泥砂浆面层厚 2-4cm.锚杆平面布置:纵向间距 1400 mm,横向间距 1400mm 呈梅花状布置. 土压力分布采纳《土钉支护设计施工技术条例》中的偏梯形分布。计算公式如下：（1）土压力的计算 式中：γ___土加权平均重度(KN/m3) Ka___土体的主动侧压力系数C---土体的粘聚力H---基坑的开挖深度фk---土体的内摩擦角（2）土钉钢筋的计算: d---土钉的直径（㎜）Fsd—土钉安全性系数fy---钢筋抗拉强度标准值（3）外部稳定性验算抗滑动稳定性验算，取墙宽为1米。 式中：Ff—假设墙体底断面上产生的抗滑合力； F—假设墙体的宽度 Ht—抗滑动稳定安全系数 输入计算机，计算结果见附图。 ----------------------------------------------------------------------验算项目: ----------------------------------------------------------------------[ 验算简图 ]----------------------------------------------------------------------[ 验算条件 ]----------------------------------------------------------------------[ 基本参数 ]所依据的规程或方法：《建筑基坑支护技术规程》JGJ 120-99基坑深度： 5.400(m)基坑内地下水深度： 25.000(m)基坑...
