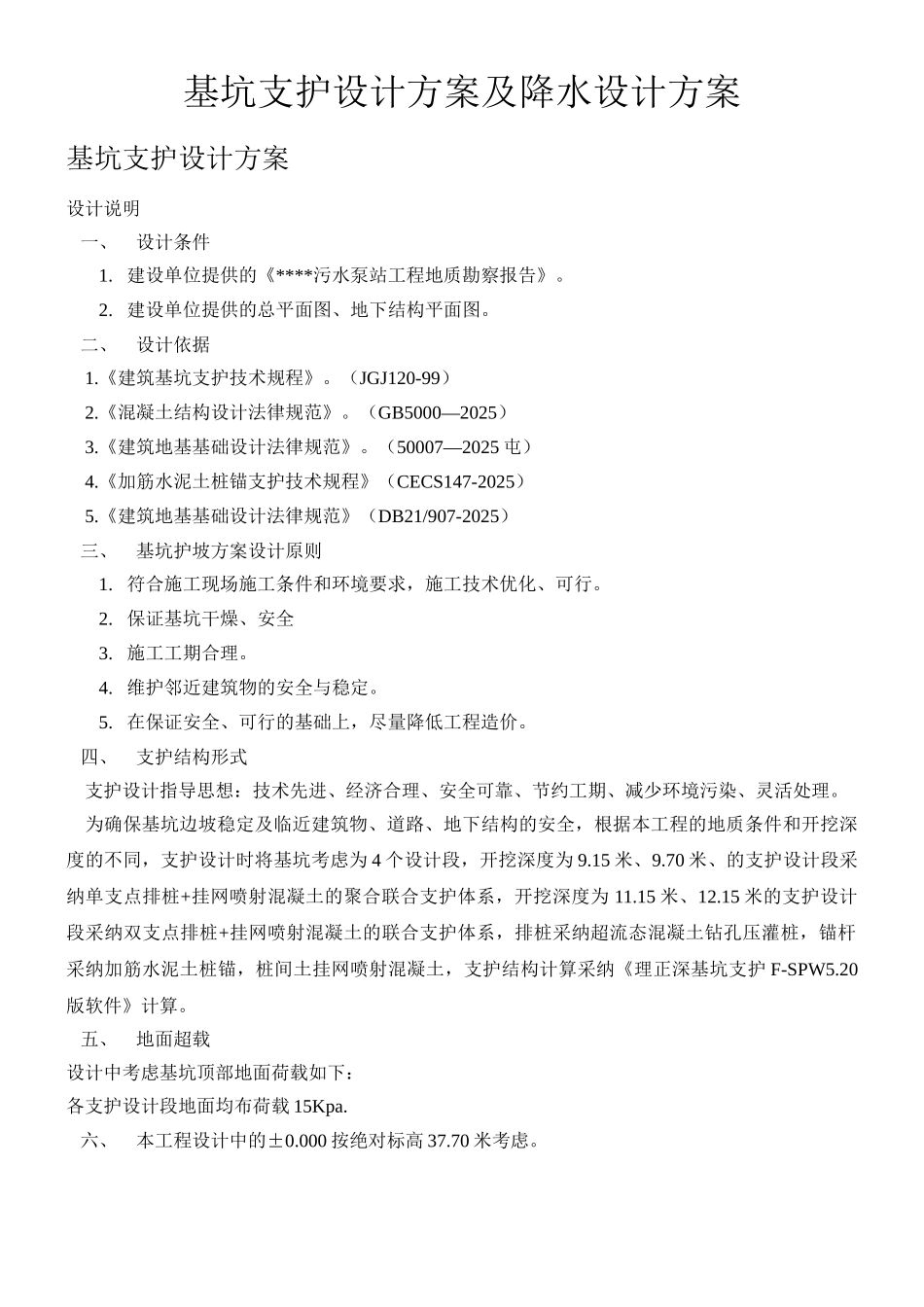

基坑支护设计方案及降水设计方案

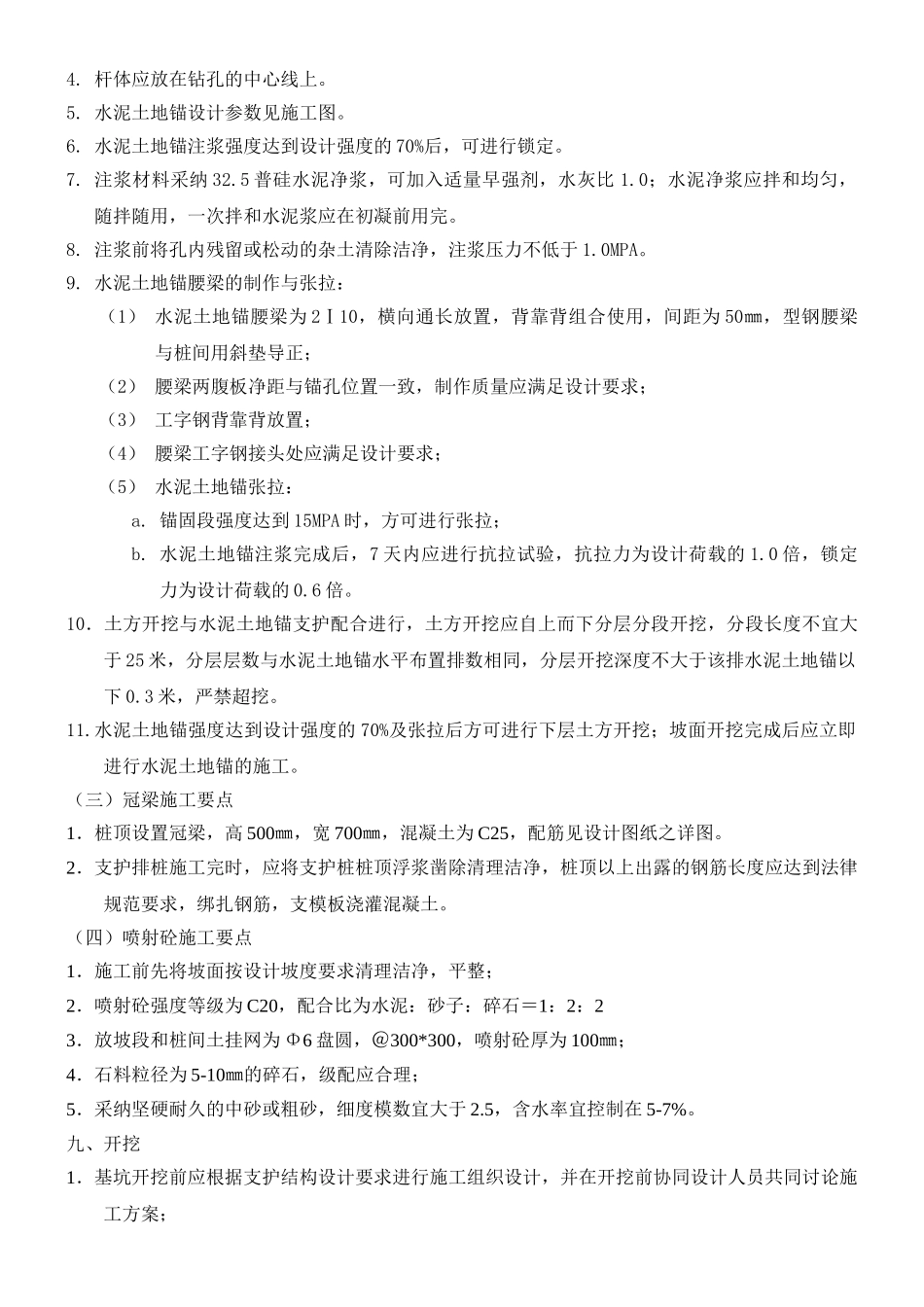

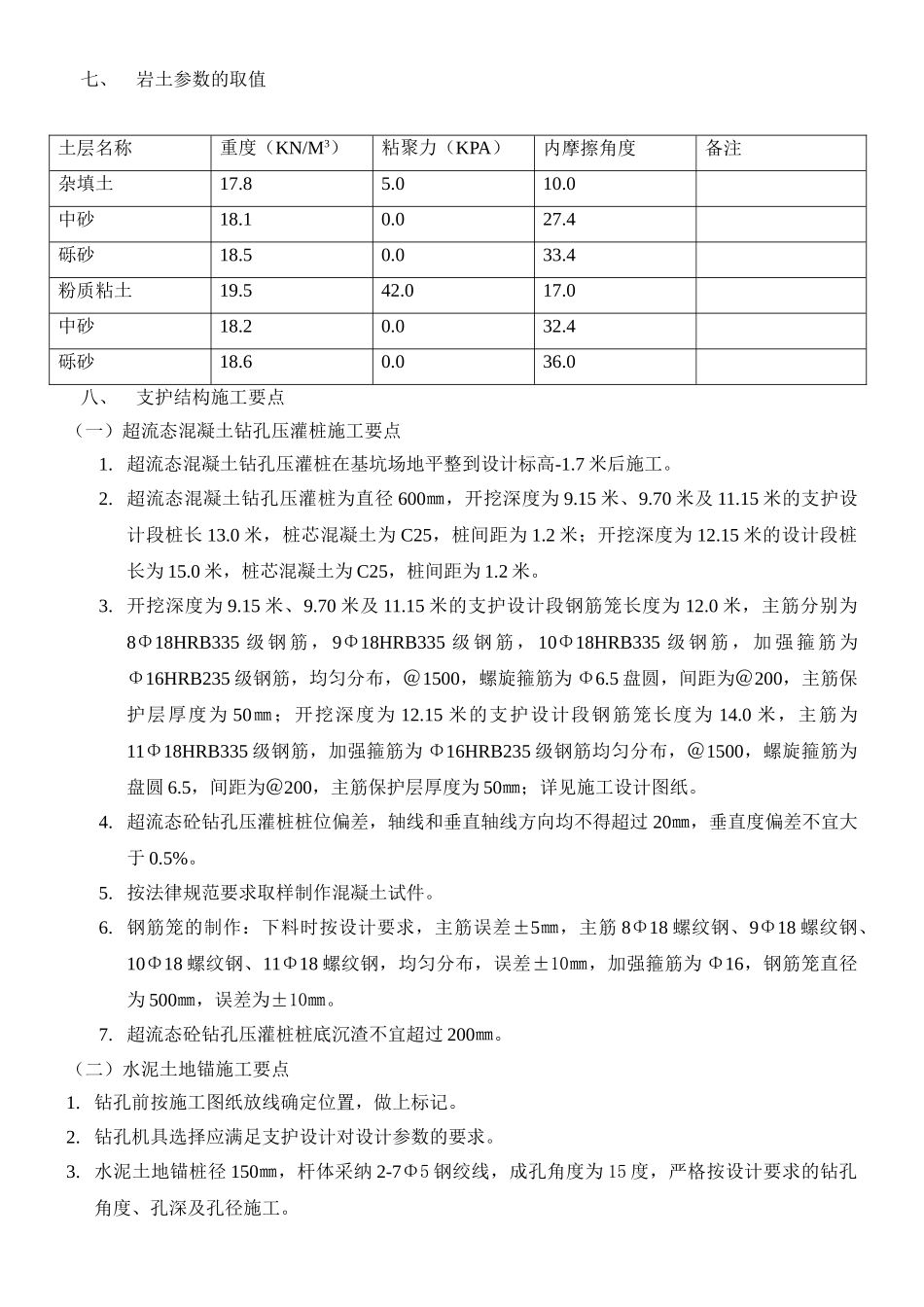

基坑支护设计方案及降水设计方案基坑支护设计方案设计说明一、设计条件1. 建设单位提供的《****污水泵站工程地质勘察报告》。2. 建设单位提供的总平面图、地下结构平面图。二、设计依据 1.《建筑基坑支护技术规程》。（JGJ120-99） 2.《混凝土结构设计法律规范》。（GB5000—2025） 3.《建筑地基基础设计法律规范》。（50007—2025 屯） 4.《加筋水泥土桩锚支护技术规程》（CECS147-2025） 5.《建筑地基基础设计法律规范》（DB21/907-2025）三、基坑护坡方案设计原则1. 符合施工现场施工条件和环境要求，施工技术优化、可行。2. 保证基坑干燥、安全 3. 施工工期合理。4. 维护邻近建筑物的安全与稳定。5. 在保证安全、可行的基础上，尽量降低工程造价。四、支护结构形式 支护设计指导思想：技术先进、经济合理、安全可靠、节约工期、减少环境污染、灵活处理。 为确保基坑边坡稳定及临近建筑物、道路、地下结构的安全，根据本工程的地质条件和开挖深度的不同，支护设计时将基坑考虑为 4 个设计段，开挖深度为 9.15 米、9.70 米、的支护设计段采纳单支点排桩+挂网喷射混凝土的聚合联合支护体系，开挖深度为 11.15 米、12.15 米的支护设计段采纳双支点排桩+挂网喷射混凝土的联合支护体系，排桩采纳超流态混凝土钻孔压灌桩，锚杆采纳加筋水泥土桩锚，桩间土挂网喷射混凝土，支护结构计算采纳《理正深基坑支护 F-SPW5.20版软件》计算。五、地面超载设计中考虑基坑顶部地面荷载如下：各支护设计段地面均布荷载 15Kpa.六、本工程设计中的±0.000 按绝对标高 37.70 米考虑。七、岩土参数的取值 土层名称重度（KN/M3）粘聚力（KPA）内摩擦角度备注杂填土17.85.010.0中砂18.10.027.4砾砂 18.50.033.4粉质粘土19.542.017.0中砂18.20.032.4砾砂18.60.036.0八、支护结构施工要点（一）超流态混凝土钻孔压灌桩施工要点1. 超流态混凝土钻孔压灌桩在基坑场地平整到设计标高-1.7 米后施工。2. 超流态混凝土钻孔压灌桩为直径 600㎜，开挖深度为 9.15 米、9.70 米及 11.15 米的支护设计段桩长 13.0 米，桩芯混凝土为 C25，桩间距为 1.2 米；开挖深度为 12.15 米的设计段桩长为 15.0 米，桩芯混凝土为 C25，桩间距为 1.2 米。3. 开挖深度为 9.15 米、9.70 米及 11.15 米的支护设计段钢筋笼长度为 12.0 米，主筋分别为8Φ18HRB335 级 钢 筋 ， 9Φ18HRB335 级 钢 筋 ， 10Φ18HRB335 级 钢 筋...
