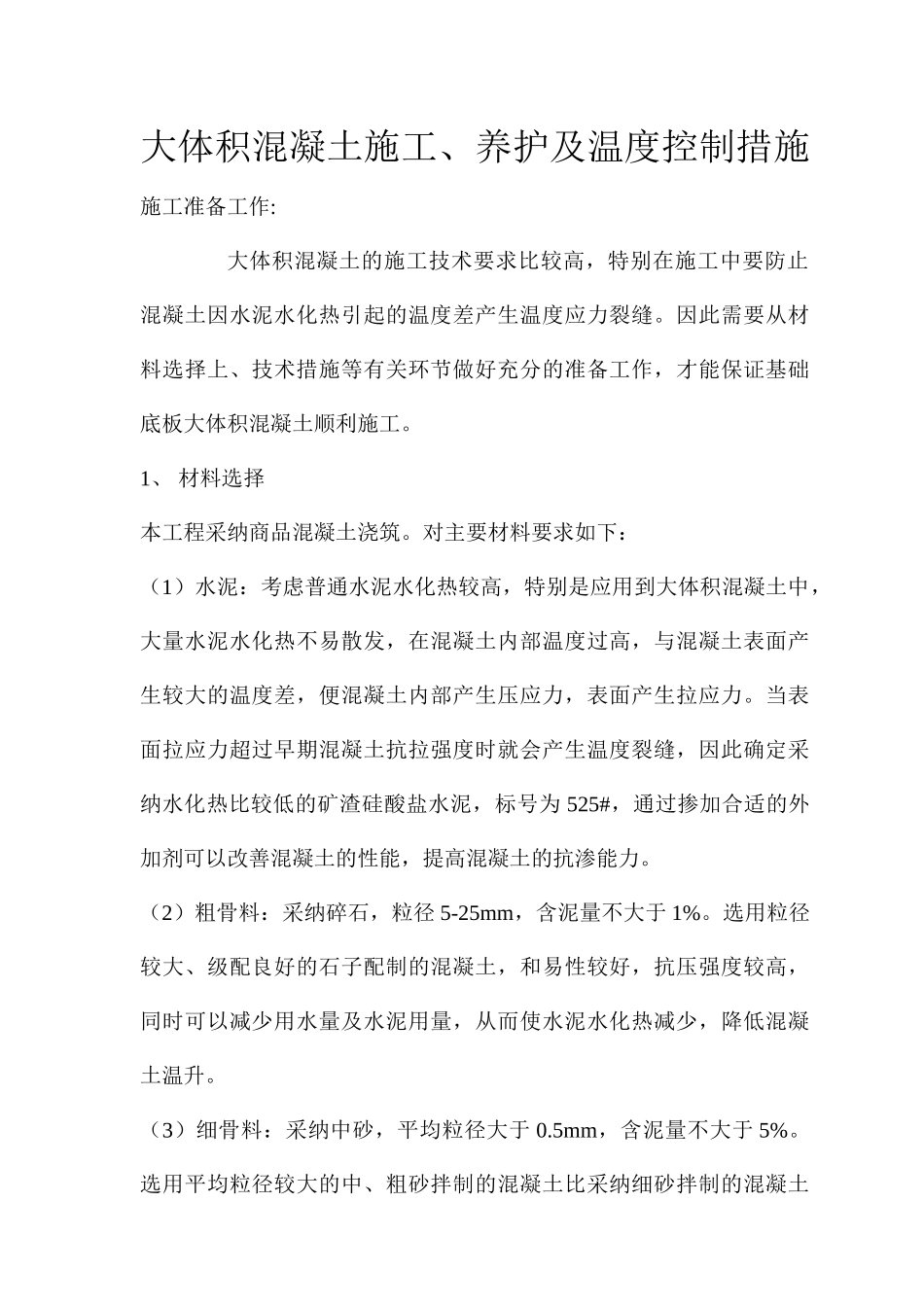

大体积混凝土施工养护及温度控制措施

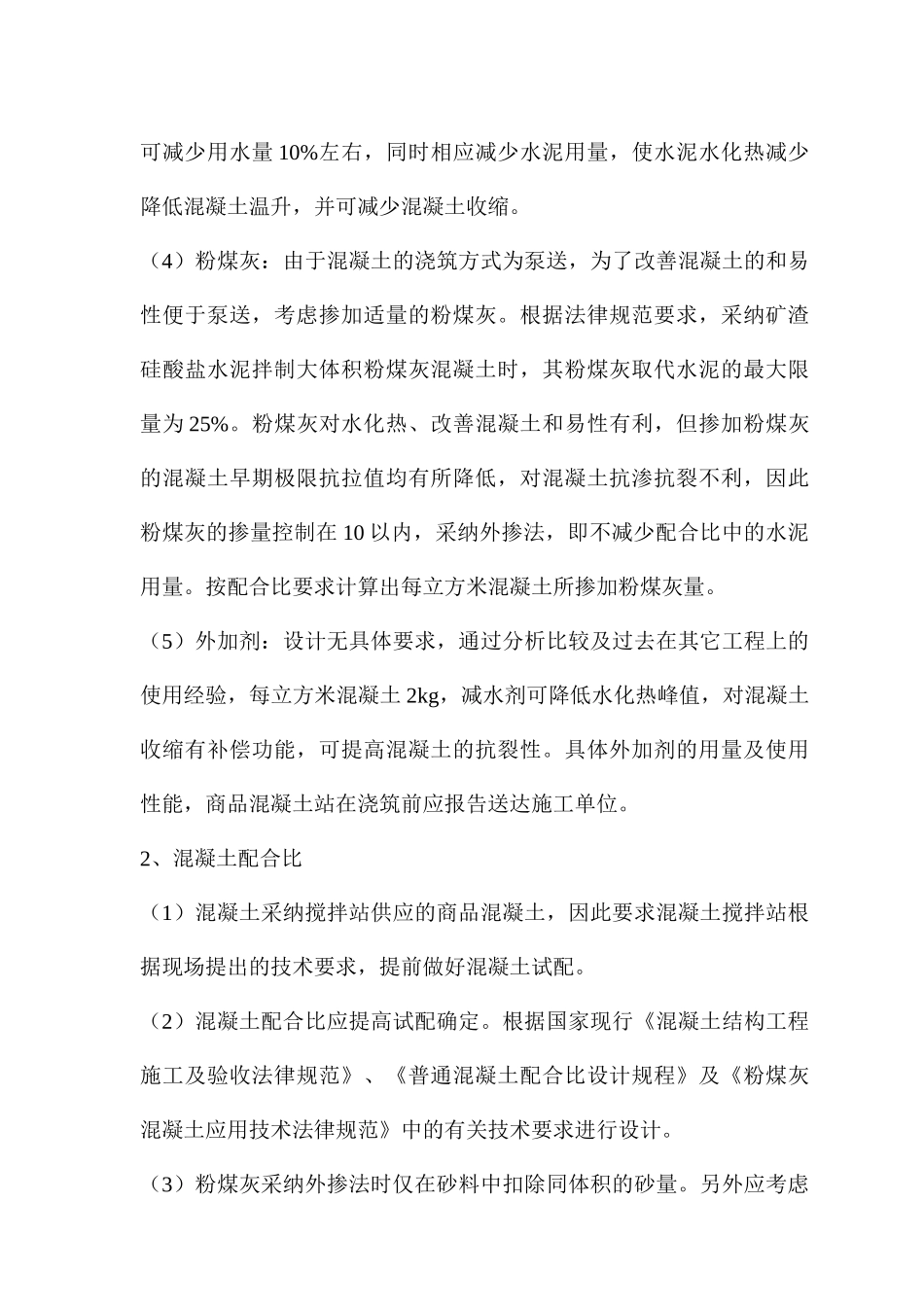

大体积混凝土施工、养护及温度控制措施 施工准备工作:大体积混凝土的施工技术要求比较高，特别在施工中要防止混凝土因水泥水化热引起的温度差产生温度应力裂缝。因此需要从材料选择上、技术措施等有关环节做好充分的准备工作，才能保证基础底板大体积混凝土顺利施工。1、 材料选择本工程采纳商品混凝土浇筑。对主要材料要求如下：（1）水泥：考虑普通水泥水化热较高，特别是应用到大体积混凝土中，大量水泥水化热不易散发，在混凝土内部温度过高，与混凝土表面产生较大的温度差，便混凝土内部产生压应力，表面产生拉应力。当表面拉应力超过早期混凝土抗拉强度时就会产生温度裂缝，因此确定采纳水化热比较低的矿渣硅酸盐水泥，标号为 525#，通过掺加合适的外加剂可以改善混凝土的性能，提高混凝土的抗渗能力。（2）粗骨料：采纳碎石，粒径 5-25mm，含泥量不大于 1%。选用粒径较大、级配良好的石子配制的混凝土，和易性较好，抗压强度较高，同时可以减少用水量及水泥用量，从而使水泥水化热减少，降低混凝土温升。（3）细骨料：采纳中砂，平均粒径大于 0.5mm，含泥量不大于 5%。选用平均粒径较大的中、粗砂拌制的混凝土比采纳细砂拌制的混凝土可减少用水量 10%左右，同时相应减少水泥用量，使水泥水化热减少降低混凝土温升，并可减少混凝土收缩。（4）粉煤灰：由于混凝土的浇筑方式为泵送，为了改善混凝土的和易性便于泵送，考虑掺加适量的粉煤灰。根据法律规范要求，采纳矿渣硅酸盐水泥拌制大体积粉煤灰混凝土时，其粉煤灰取代水泥的最大限量为 25%。粉煤灰对水化热、改善混凝土和易性有利，但掺加粉煤灰的混凝土早期极限抗拉值均有所降低，对混凝土抗渗抗裂不利，因此粉煤灰的掺量控制在 10 以内，采纳外掺法，即不减少配合比中的水泥用量。按配合比要求计算出每立方米混凝土所掺加粉煤灰量。（5）外加剂：设计无具体要求，通过分析比较及过去在其它工程上的使用经验，每立方米混凝土 2kg，减水剂可降低水化热峰值，对混凝土收缩有补偿功能，可提高混凝土的抗裂性。具体外加剂的用量及使用性能，商品混凝土站在浇筑前应报告送达施工单位。2、混凝土配合比（1）混凝土采纳搅拌站供应的商品混凝土，因此要求混凝土搅拌站根据现场提出的技术要求，提前做好混凝土试配。（2）混凝土配合比应提高试配确定。根据国家现行《混凝土结构工程施工及验收法律规范》、《普通混凝土配合比设计规程》及《粉煤灰混凝土应用技术法律规范》中的有关技术...
