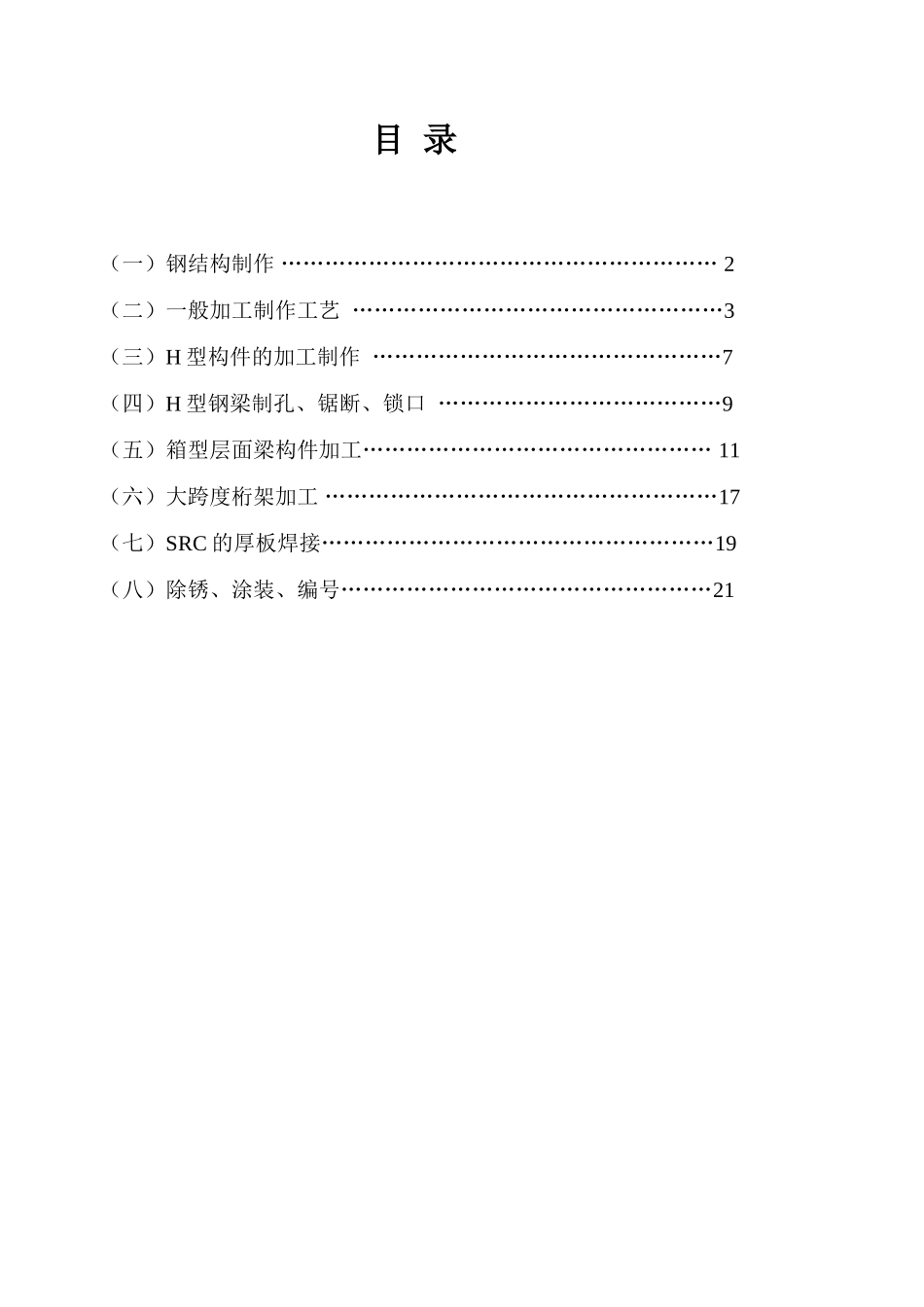

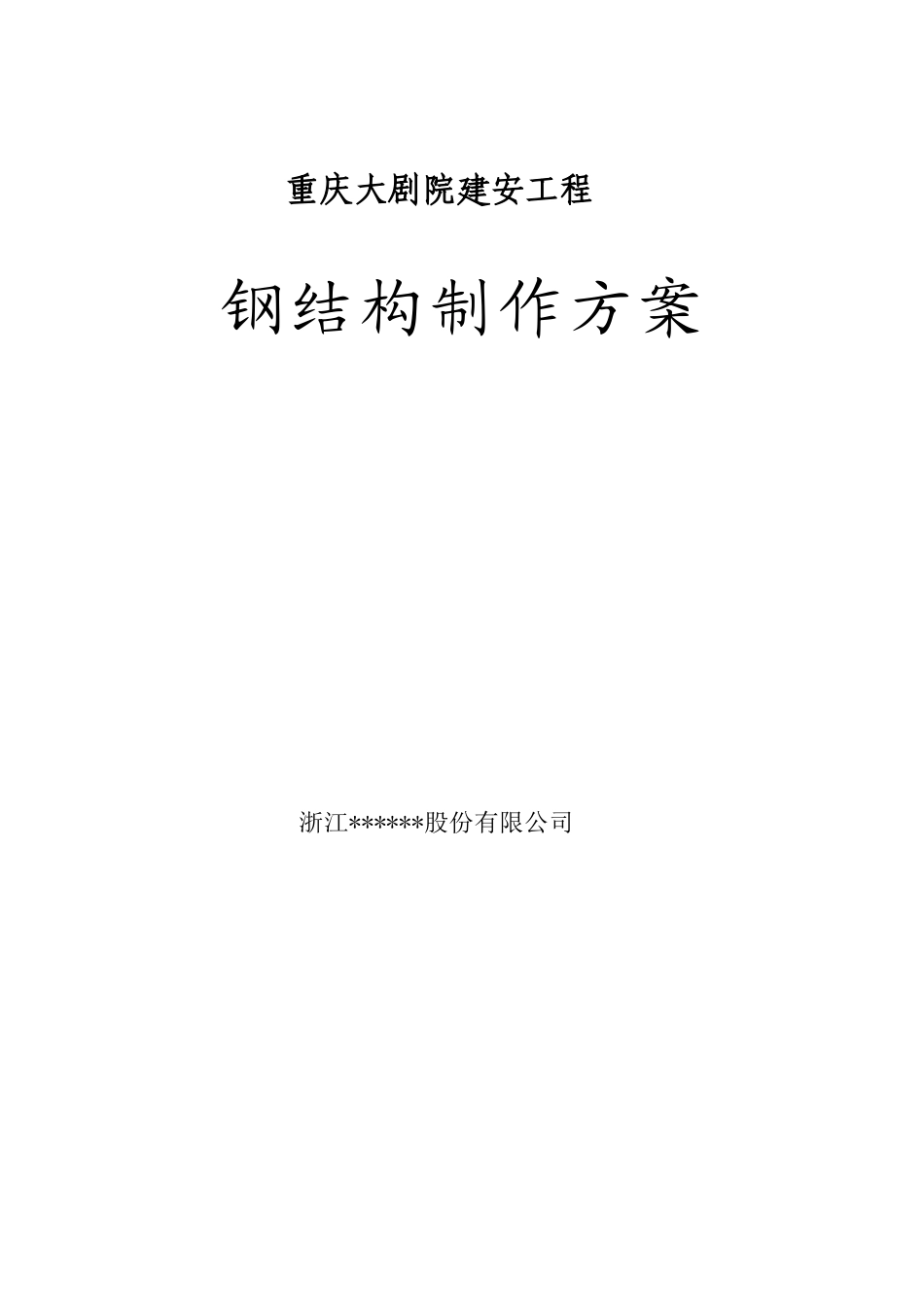

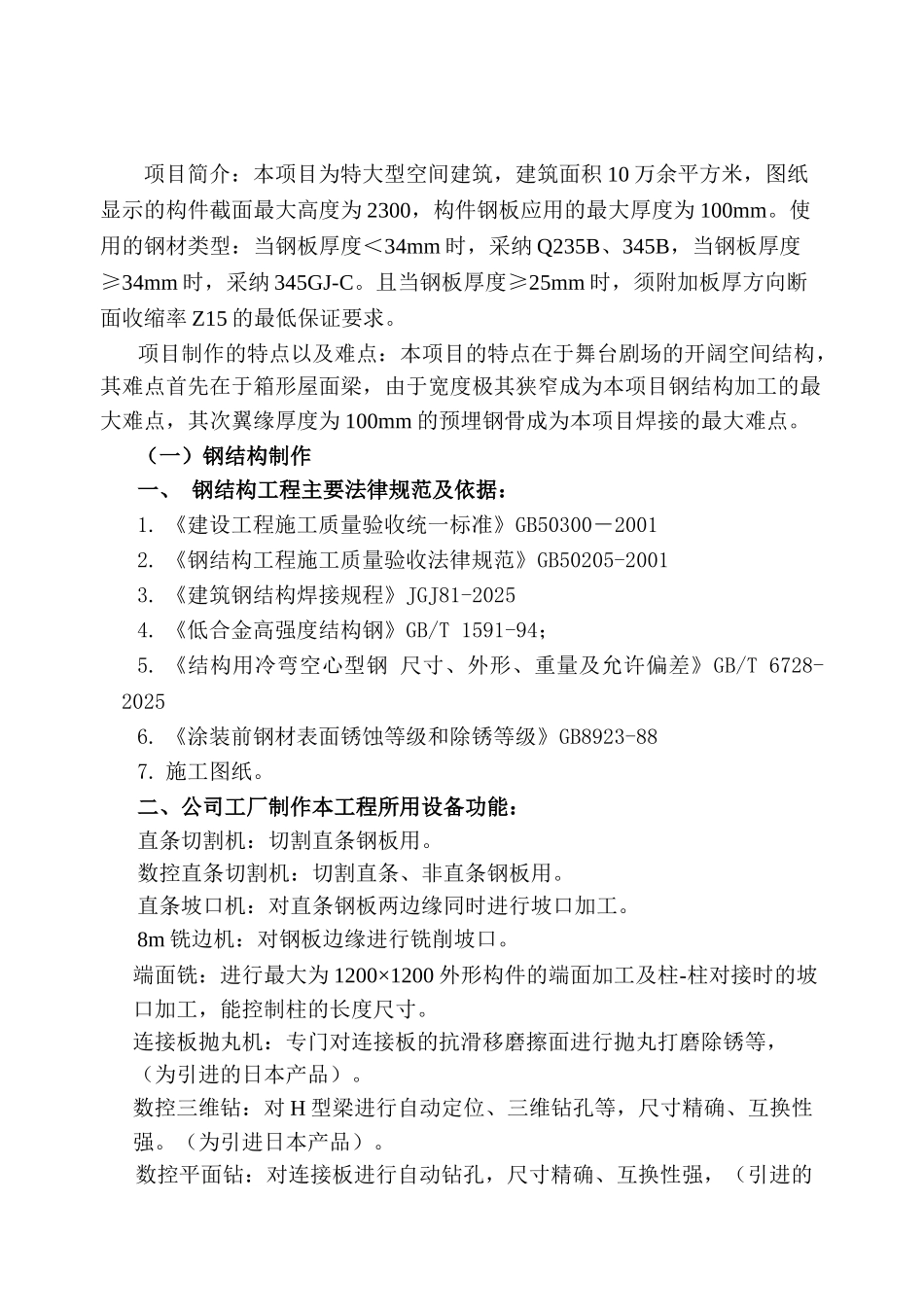

重庆大剧院建安工程钢结构制作方案 浙江******股份有限公司目 录（一）钢结构制作 …………………………………………………… 2（二）一般加工制作工艺 ……………………………………………3（三）H 型构件的加工制作 …………………………………………7（四）H 型钢梁制孔、锯断、锁口 …………………………………9（五）箱型层面梁构件加工………………………………………… 11（六）大跨度桁架加工 ………………………………………………17（七）SRC 的厚板焊接………………………………………………19（八）除锈、涂装、编号……………………………………………21项目简介：本项目为特大型空间建筑，建筑面积 10 万余平方米，图纸显示的构件截面最大高度为 2300，构件钢板应用的最大厚度为 100mm。使用的钢材类型：当钢板厚度＜34mm 时，采纳 Q235B、345B，当钢板厚度≥34mm 时，采纳 345GJ-C。且当钢板厚度≥25mm 时，须附加板厚方向断面收缩率 Z15 的最低保证要求。项目制作的特点以及难点：本项目的特点在于舞台剧场的开阔空间结构，其难点首先在于箱形屋面梁，由于宽度极其狭窄成为本项目钢结构加工的最大难点，其次翼缘厚度为 100mm 的预埋钢骨成为本项目焊接的最大难点。（一）钢结构制作一、 钢结构工程主要法律规范及依据：1. 《建设工程施工质量验收统一标准》GB50300－20012. 《钢结构工程施工质量验收法律规范》GB50205-20013. 《建筑钢结构焊接规程》JGJ81-20254. 《低合金高强度结构钢》GB/T 1591-94；5. 《结构用冷弯空心型钢 尺寸、外形、重量及允许偏差》GB/T 6728-20256. 《涂装前钢材表面锈蚀等级和除锈等级》GB8923-887. 施工图纸。二、公司工厂制作本工程所用设备功能：直条切割机：切割直条钢板用。数控直条切割机：切割直条、非直条钢板用。直条坡口机：对直条钢板两边缘同时进行坡口加工。8m 铣边机：对钢板边缘进行铣削坡口。端面铣：进行最大为 1200×1200 外形构件的端面加工及柱-柱对接时的坡口加工，能控制柱的长度尺寸。连接板抛丸机：专门对连接板的抗滑移磨擦面进行抛丸打磨除锈等，（为引进的日本产品）。数控三维钻：对 H 型梁进行自动定位、三维钻孔等，尺寸精确、互换性强。（为引进日本产品）。数控平面钻：对连接板进行自动钻孔，尺寸精确、互换性强，（引进的日本产品）。端面液压带锯：锯割梁两端的余量，速度快、质量好。(为引进的日本产品）锁口机：铣削梁...
