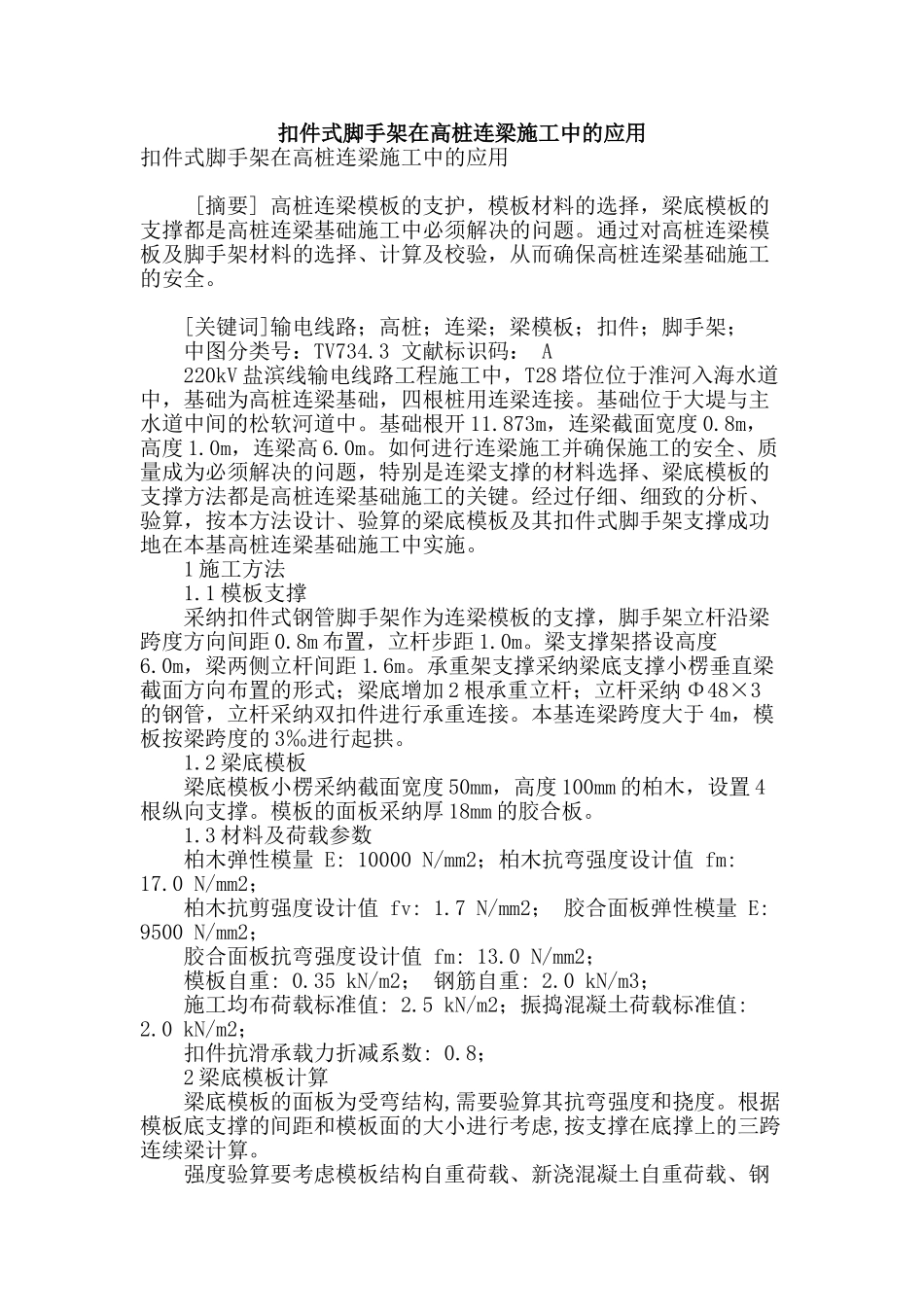

扣件式脚手架在高桩连梁施工中的应用

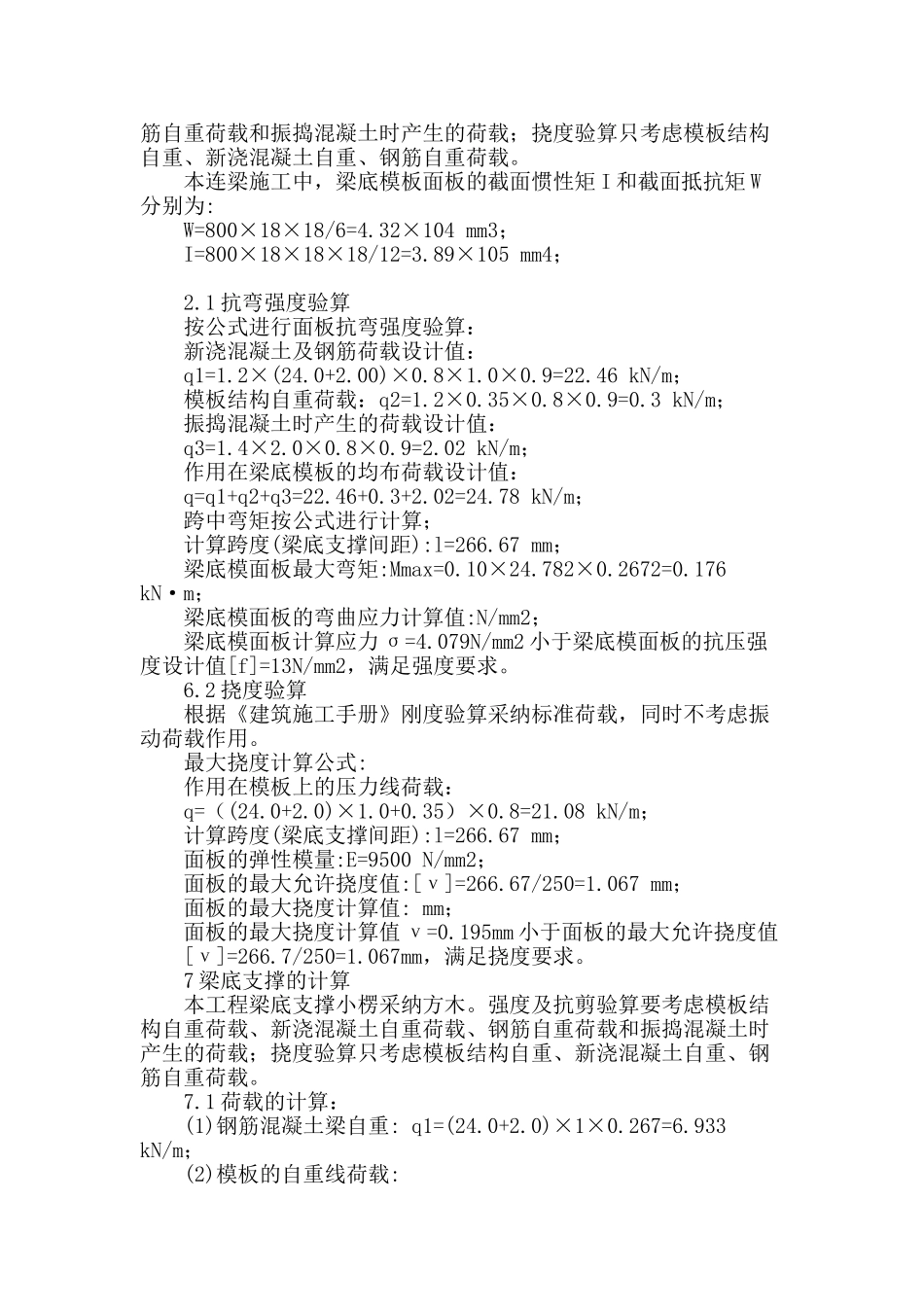

扣件式脚手架在高桩连梁施工中的应用扣件式脚手架在高桩连梁施工中的应用 [摘要] 高桩连梁模板的支护，模板材料的选择，梁底模板的支撑都是高桩连梁基础施工中必须解决的问题。通过对高桩连梁模板及脚手架材料的选择、计算及校验，从而确保高桩连梁基础施工的安全。 [关键词]输电线路；高桩；连梁；梁模板；扣件；脚手架； 中图分类号：TV734.3 文献标识码： A 220kV 盐滨线输电线路工程施工中，T28 塔位位于淮河入海水道中，基础为高桩连梁基础，四根桩用连梁连接。基础位于大堤与主水道中间的松软河道中。基础根开 11.873m，连梁截面宽度 0.8m，高度 1.0m，连梁高 6.0m。如何进行连梁施工并确保施工的安全、质量成为必须解决的问题，特别是连梁支撑的材料选择、梁底模板的支撑方法都是高桩连梁基础施工的关键。经过仔细、细致的分析、验算，按本方法设计、验算的梁底模板及其扣件式脚手架支撑成功地在本基高桩连梁基础施工中实施。 1 施工方法 1.1 模板支撑 采纳扣件式钢管脚手架作为连梁模板的支撑，脚手架立杆沿梁跨度方向间距 0.8m 布置，立杆步距 1.0m。梁支撑架搭设高度6.0m，梁两侧立杆间距 1.6m。承重架支撑采纳梁底支撑小楞垂直梁截面方向布置的形式；梁底增加 2 根承重立杆；立杆采纳 Φ48×3的钢管，立杆采纳双扣件进行承重连接。本基连梁跨度大于 4m，模板按梁跨度的 3‰进行起拱。 1.2 梁底模板 梁底模板小楞采纳截面宽度 50mm，高度 100mm 的柏木，设置 4根纵向支撑。模板的面板采纳厚 18mm 的胶合板。 1.3 材料及荷载参数 柏木弹性模量 E: 10000 N/mm2；柏木抗弯强度设计值 fm: 17.0 N/mm2； 柏木抗剪强度设计值 fv: 1.7 N/mm2； 胶合面板弹性模量 E: 9500 N/mm2； 胶合面板抗弯强度设计值 fm: 13.0 N/mm2； 模板自重: 0.35 kN/m2； 钢筋自重: 2.0 kN/m3； 施工均布荷载标准值: 2.5 kN/m2；振捣混凝土荷载标准值: 2.0 kN/m2； 扣件抗滑承载力折减系数: 0.8； 2 梁底模板计算 梁底模板的面板为受弯结构,需要验算其抗弯强度和挠度。根据模板底支撑的间距和模板面的大小进行考虑,按支撑在底撑上的三跨连续梁计算。 强度验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载和振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。 本连梁施工中，梁底模板面板的截面惯性矩 I 和截面抵抗矩 W分别为: W=800...
