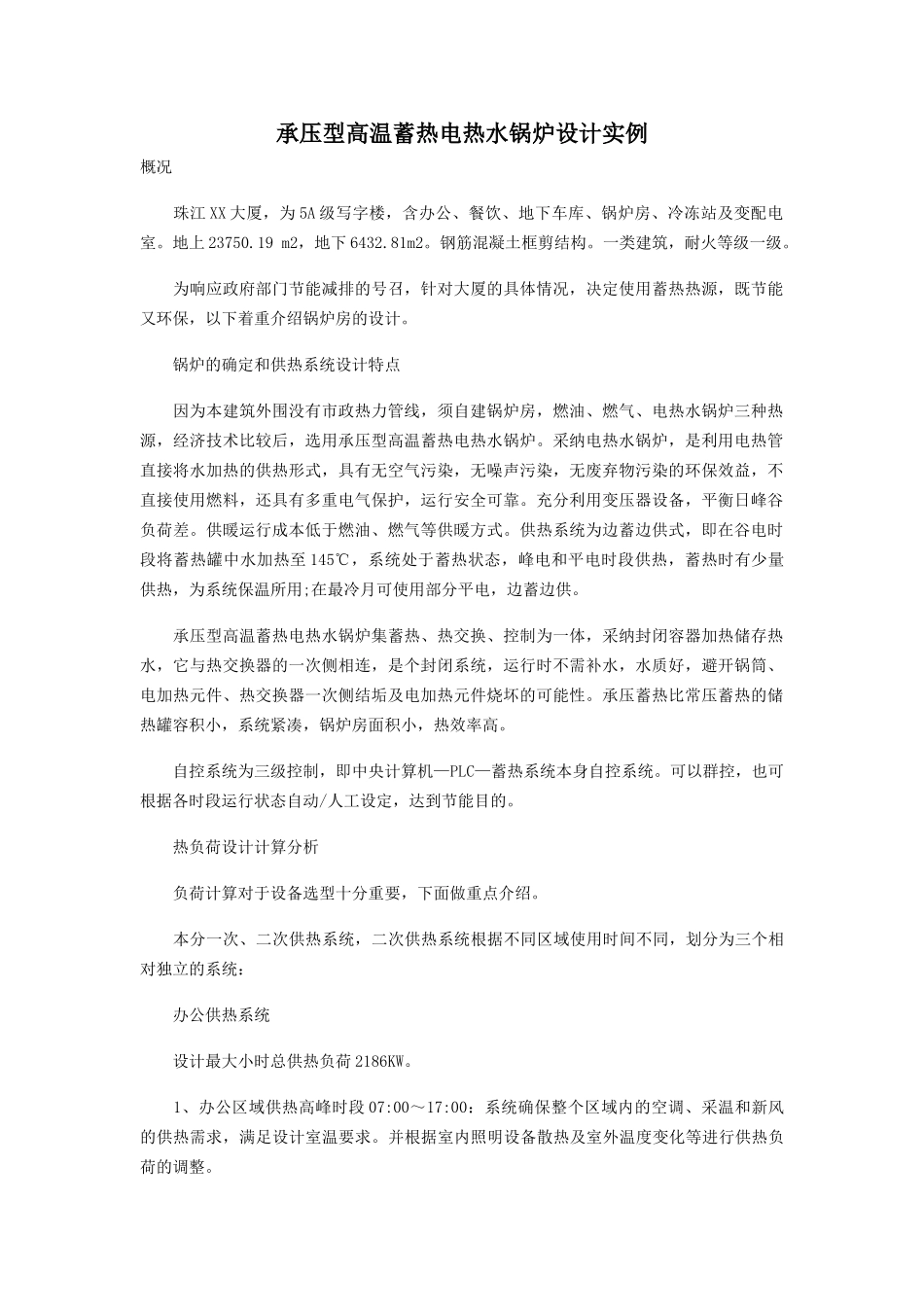

承压型高温蓄热电热水锅炉设计实例

承压型高温蓄热电热水锅炉设计实例概况 珠江 XX 大厦，为 5A 级写字楼，含办公、餐饮、地下车库、锅炉房、冷冻站及变配电室。地上 23750.19 m2，地下 6432.81m2。钢筋混凝土框剪结构。一类建筑，耐火等级一级。 为响应政府部门节能减排的号召，针对大厦的具体情况，决定使用蓄热热源，既节能又环保，以下着重介绍锅炉房的设计。 锅炉的确定和供热系统设计特点 因为本建筑外围没有市政热力管线，须自建锅炉房，燃油、燃气、电热水锅炉三种热源，经济技术比较后，选用承压型高温蓄热电热水锅炉。采纳电热水锅炉，是利用电热管直接将水加热的供热形式，具有无空气污染，无噪声污染，无废弃物污染的环保效益，不直接使用燃料，还具有多重电气保护，运行安全可靠。充分利用变压器设备，平衡日峰谷负荷差。供暖运行成本低于燃油、燃气等供暖方式。供热系统为边蓄边供式，即在谷电时段将蓄热罐中水加热至 145℃，系统处于蓄热状态，峰电和平电时段供热，蓄热时有少量供热，为系统保温所用;在最冷月可使用部分平电，边蓄边供。 承压型高温蓄热电热水锅炉集蓄热、热交换、控制为一体，采纳封闭容器加热储存热水，它与热交换器的一次侧相连，是个封闭系统，运行时不需补水，水质好，避开锅筒、电加热元件、热交换器一次侧结垢及电加热元件烧坏的可能性。承压蓄热比常压蓄热的储热罐容积小，系统紧凑，锅炉房面积小，热效率高。 自控系统为三级控制，即中央计算机—PLC—蓄热系统本身自控系统。可以群控，也可根据各时段运行状态自动/人工设定，达到节能目的。 热负荷设计计算分析 负荷计算对于设备选型十分重要，下面做重点介绍。 本分一次、二次供热系统，二次供热系统根据不同区域使用时间不同，划分为三个相对独立的系统： 办公供热系统 设计最大小时总供热负荷 2186KW。 1、办公区域供热高峰时段 07:00～17:00：系统确保整个区域内的空调、采温和新风的供热需求，满足设计室温要求。并根据室内照明设备散热及室外温度变化等进行供热负荷的调整。 2、办公区域加班供热时段 17:00～22:00：系统确保整个加班区域的空调、采温和新风的供热需求，满足设计室温要求;同时确保非加班区域的值班供热需求。 加班区域热负荷占办公区域热负荷的 30%，设计室内温度为 20℃;非加班区域热负荷占办公区域热负荷的 70%，不考虑新风供热。设计小时总供热负荷 1033KW。 3、办公区域值班供暖时段 22:00～08:00：系统确保室内设备防冻和值班供...
