挖钻进施工钻具的选用

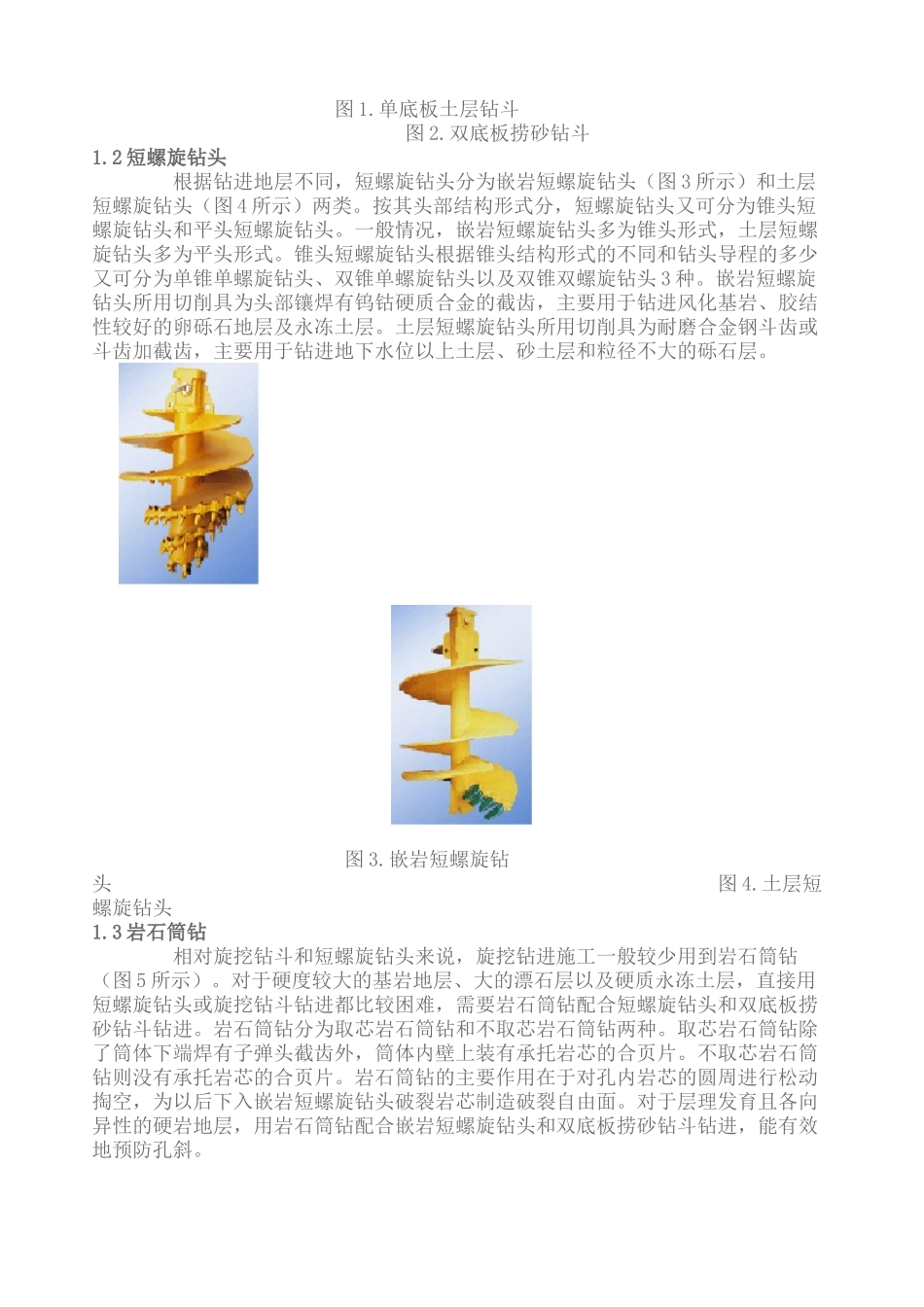

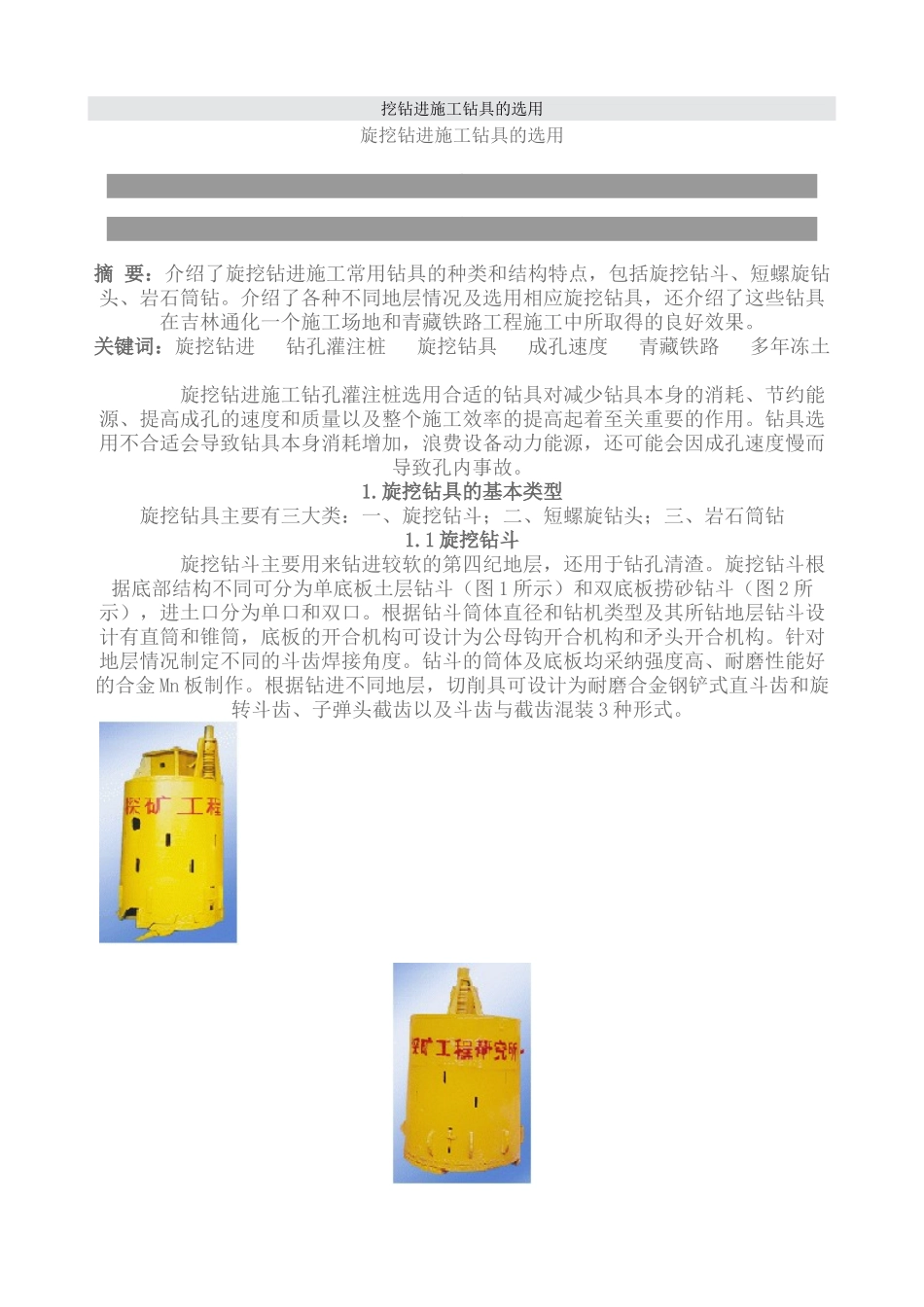

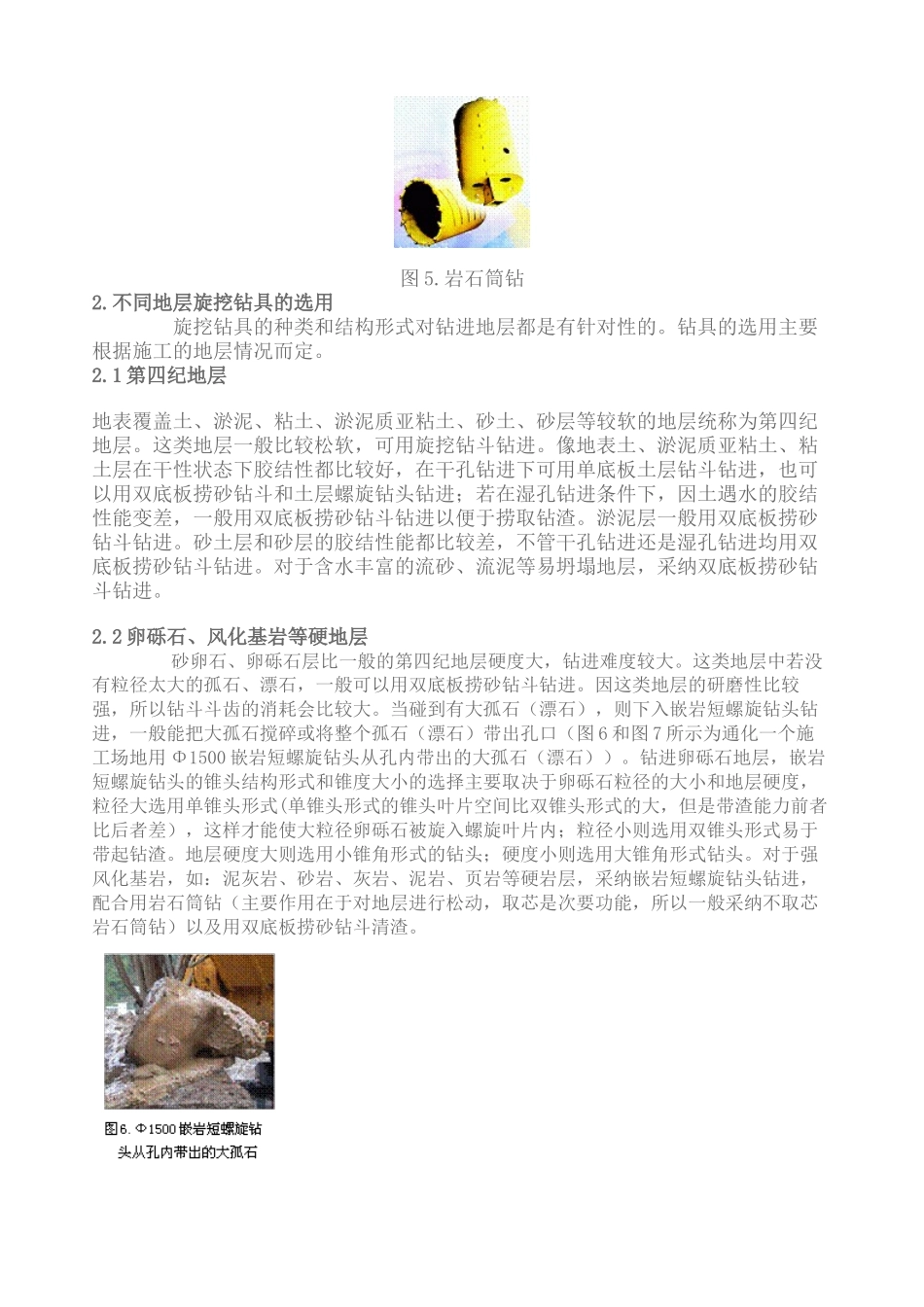

挖钻进施工钻具的选用旋挖钻进施工钻具的选用摘 要：介绍了旋挖钻进施工常用钻具的种类和结构特点，包括旋挖钻斗、短螺旋钻头、岩石筒钻。介绍了各种不同地层情况及选用相应旋挖钻具，还介绍了这些钻具在吉林通化一个施工场地和青藏铁路工程施工中所取得的良好效果。关键词：旋挖钻进 钻孔灌注桩 旋挖钻具 成孔速度 青藏铁路 多年冻土 旋挖钻进施工钻孔灌注桩选用合适的钻具对减少钻具本身的消耗、节约能源、提高成孔的速度和质量以及整个施工效率的提高起着至关重要的作用。钻具选用不合适会导致钻具本身消耗增加，浪费设备动力能源，还可能会因成孔速度慢而导致孔内事故。1.旋挖钻具的基本类型旋挖钻具主要有三大类：一、旋挖钻斗；二、短螺旋钻头；三、岩石筒钻1.1 旋挖钻斗 旋挖钻斗主要用来钻进较软的第四纪地层，还用于钻孔清渣。旋挖钻斗根据底部结构不同可分为单底板土层钻斗（图 1 所示）和双底板捞砂钻斗（图 2 所示），进土口分为单口和双口。根据钻斗筒体直径和钻机类型及其所钻地层钻斗设计有直筒和锥筒，底板的开合机构可设计为公母钩开合机构和矛头开合机构。针对地层情况制定不同的斗齿焊接角度。钻斗的筒体及底板均采纳强度高、耐磨性能好的合金 Mn 板制作。根据钻进不同地层，切削具可设计为耐磨合金钢铲式直斗齿和旋转斗齿、子弹头截齿以及斗齿与截齿混装 3 种形式。 图 1.单底板土层钻斗 图 2.双底板捞砂钻斗1.2 短螺旋钻头 根据钻进地层不同，短螺旋钻头分为嵌岩短螺旋钻头（图 3 所示）和土层短螺旋钻头（图 4 所示）两类。按其头部结构形式分，短螺旋钻头又可分为锥头短螺旋钻头和平头短螺旋钻头。一般情况，嵌岩短螺旋钻头多为锥头形式，土层短螺旋钻头多为平头形式。锥头短螺旋钻头根据锥头结构形式的不同和钻头导程的多少又可分为单锥单螺旋钻头、双锥单螺旋钻头以及双锥双螺旋钻头 3 种。嵌岩短螺旋钻头所用切削具为头部镶焊有钨钴硬质合金的截齿，主要用于钻进风化基岩、胶结性较好的卵砾石地层及永冻土层。土层短螺旋钻头所用切削具为耐磨合金钢斗齿或斗齿加截齿，主要用于钻进地下水位以上土层、砂土层和粒径不大的砾石层。 图 3.嵌岩短螺旋钻头 图 4.土层短螺旋钻头1.3 岩石筒钻 相对旋挖钻斗和短螺旋钻头来说，旋挖钻进施工一般较少用到岩石筒钻（图 5 所示）。对于硬度较大的基岩地层、大的漂石层以及硬质永冻土层，直接用短螺旋钻头或旋挖钻斗钻进都比较困难，需要岩石筒...
