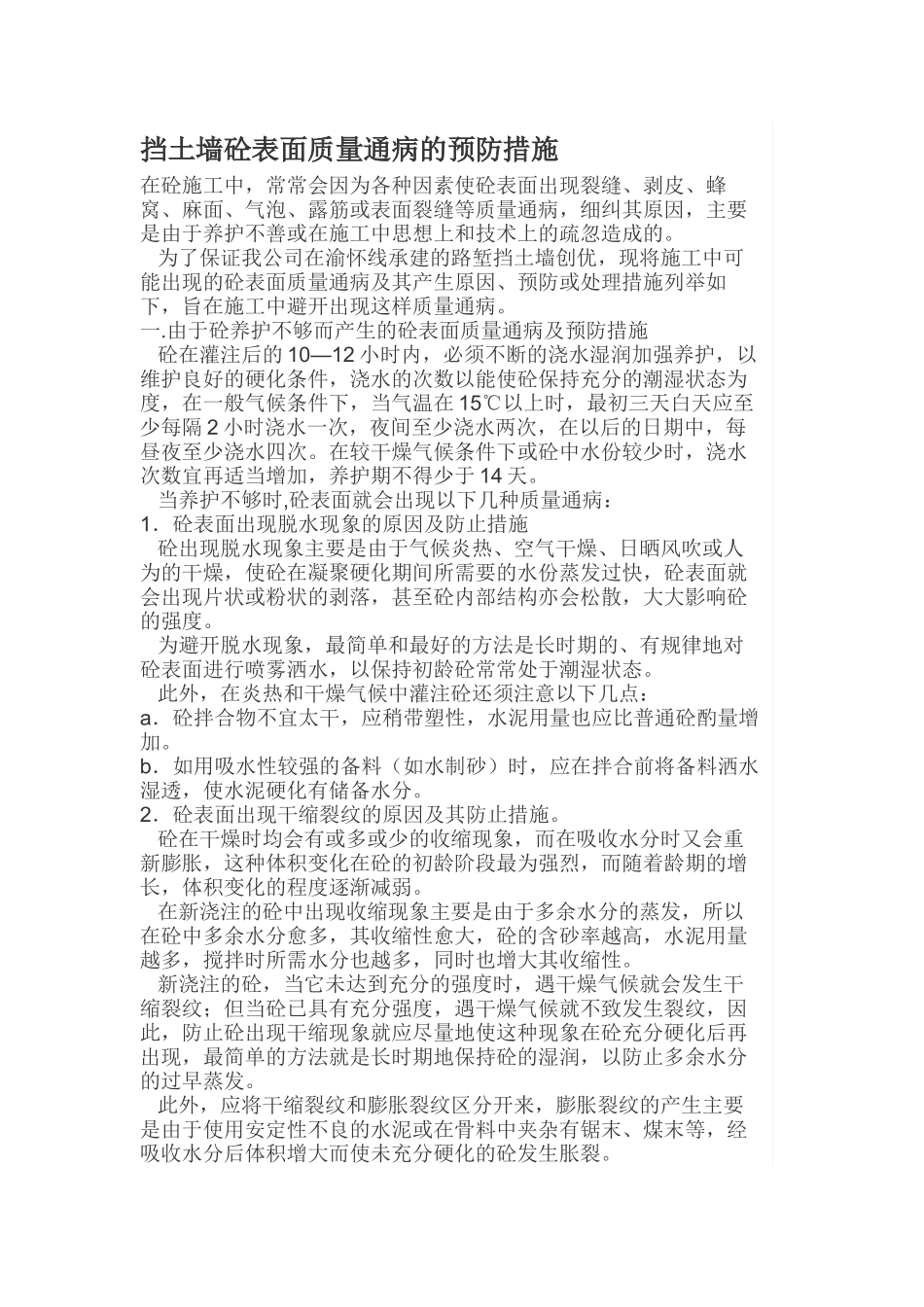

挡土墙砼表面质量通病的预防措施在砼施工中，常常会因为各种因素使砼表面出现裂缝、剥皮、蜂窝、麻面、气泡、露筋或表面裂缝等质量通病，细纠其原因，主要是由于养护不善或在施工中思想上和技术上的疏忽造成的。 为了保证我公司在渝怀线承建的路堑挡土墙创优，现将施工中可能出现的砼表面质量通病及其产生原因、预防或处理措施列举如下，旨在施工中避开出现这样质量通病。 一.由于砼养护不够而产生的砼表面质量通病及预防措施 砼在灌注后的 10—12 小时内，必须不断的浇水湿润加强养护，以维护良好的硬化条件，浇水的次数以能使砼保持充分的潮湿状态为度，在一般气候条件下，当气温在 15℃以上时，最初三天白天应至少每隔 2 小时浇水一次，夜间至少浇水两次，在以后的日期中，每昼夜至少浇水四次。在较干燥气候条件下或砼中水份较少时，浇水次数宜再适当增加，养护期不得少于 14 天。 当养护不够时,砼表面就会出现以下几种质量通病： 1．砼表面出现脱水现象的原因及防止措施 砼出现脱水现象主要是由于气候炎热、空气干燥、日晒风吹或人为的干燥，使砼在凝聚硬化期间所需要的水份蒸发过快，砼表面就会出现片状或粉状的剥落，甚至砼内部结构亦会松散，大大影响砼的强度。 为避开脱水现象，最简单和最好的方法是长时期的、有规律地对砼表面进行喷雾洒水，以保持初龄砼常常处于潮湿状态。 此外，在炎热和干燥气候中灌注砼还须注意以下几点： a．砼拌合物不宜太干，应稍带塑性，水泥用量也应比普通砼酌量增加。 b．如用吸水性较强的备料（如水制砂）时，应在拌合前将备料洒水湿透，使水泥硬化有储备水分。 2．砼表面出现干缩裂纹的原因及其防止措施。 砼在干燥时均会有或多或少的收缩现象，而在吸收水分时又会重新膨胀，这种体积变化在砼的初龄阶段最为强烈，而随着龄期的增长，体积变化的程度逐渐减弱。 在新浇注的砼中出现收缩现象主要是由于多余水分的蒸发，所以在砼中多余水分愈多，其收缩性愈大，砼的含砂率越高，水泥用量越多，搅拌时所需水分也越多，同时也增大其收缩性。 新浇注的砼，当它未达到充分的强度时，遇干燥气候就会发生干缩裂纹；但当砼已具有充分强度，遇干燥气候就不致发生裂纹，因此，防止砼出现干缩现象就应尽量地使这种现象在砼充分硬化后再出现，最简单的方法就是长时期地保持砼的湿润，以防止多余水分的过早蒸发。 此外，应将干缩裂纹和膨胀裂纹区分开来，膨胀裂纹的产生主要是由于使用安定性不良的水泥...
