挡墙木模板计算书20250917

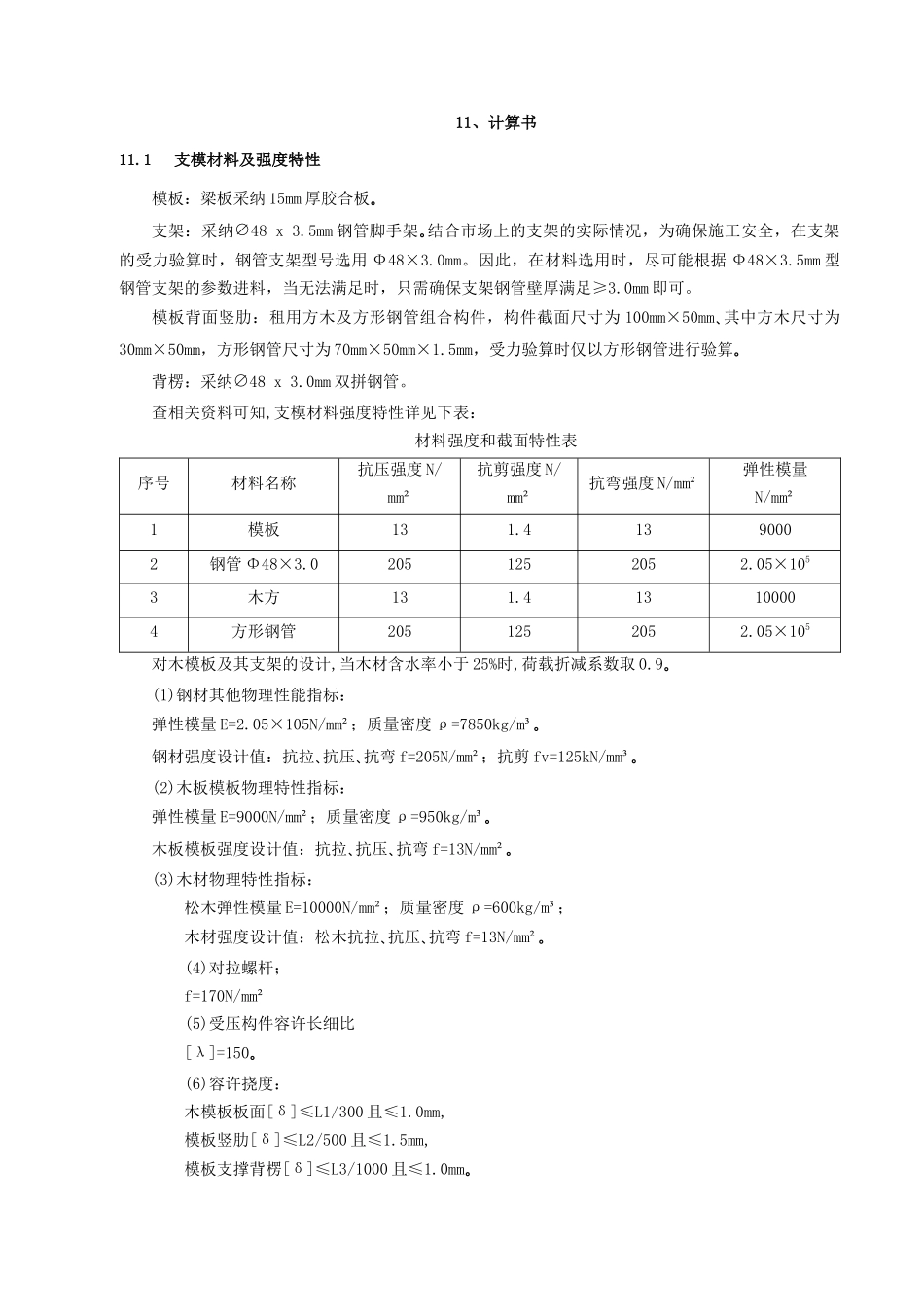

11、计算书11.1支模材料及强度特性模板：梁板采纳 15mm 厚胶合板｡支架：采纳∅48 x 3.5mm 钢管脚手架｡结合市场上的支架的实际情况，为确保施工安全，在支架的受力验算时，钢管支架型号选用 Ф48×3.0mm。因此，在材料选用时，尽可能根据 Ф48×3.5mm 型钢管支架的参数进料，当无法满足时，只需确保支架钢管壁厚满足≥3.0mm 即可。模板背面竖肋：租用方木及方形钢管组合构件，构件截面尺寸为 100mm×50mm､其中方木尺寸为30mm×50mm，方形钢管尺寸为 70mm×50mm×1.5mm，受力验算时仅以方形钢管进行验算｡背楞：采纳∅48 x 3.0mm 双拼钢管。查相关资料可知,支模材料强度特性详见下表：材料强度和截面特性表序号材料名称抗压强度 N/mm²抗剪强度 N/mm²抗弯强度 N/mm²弹性模量N/mm²1模板131.41390002钢管 Φ48×3.02051252052.05×1053木方131.413100004方形钢管2051252052.05×105对木模板及其支架的设计,当木材含水率小于 25%时,荷载折减系数取 0.9｡(1)钢材其他物理性能指标：弹性模量 E=2.05×105N/mm²；质量密度 ρ=7850kg/m³｡钢材强度设计值：抗拉､抗压､抗弯 f=205N/mm²；抗剪 fv=125kN/mm³｡(2)木板模板物理特性指标：弹性模量 E=9000N/mm²；质量密度 ρ=950kg/m³｡木板模板强度设计值：抗拉､抗压､抗弯 f=13N/mm²｡(3)木材物理特性指标：松木弹性模量 E=10000N/mm²；质量密度 ρ=600kg/m³；木材强度设计值：松木抗拉､抗压､抗弯 f=13N/mm²｡(4)对拉螺杆；f=170N/mm²(5)受压构件容许长细比[λ]=150｡(6)容许挠度：木模板板面[δ]≤L1/300 且≤1.0mm,模板竖肋[δ]≤L2/500 且≤1.5mm,模板支撑背楞[δ]≤L3/1000 且≤1.0mm｡11.2设计参数选取(1)新浇筑混凝土自重标准值：24kN/m3； (2)施工人员及施工设备荷载标准值：计算支架时 2kN/m2；(3)倾倒及振捣混凝土时产生的荷载标准值：对水平模板为 2.0kN/m2；11.3侧墙荷载计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。侧压力达到最大值的浇筑高度称为混凝土的有效压头。通过理论和实践，可按下列二式计算，并取其最小值：F=0.22γct0 β1 β2V 1/2 F=γ c H式中 F------新浇筑混凝土对模板的最大侧压力（KN/m2） γc------混凝土的重力密度（kN/m3）取 24kN/m3 t0------新浇混凝土的初凝时间（h）,可按实测确定...
