换热站气候补偿器控制方案

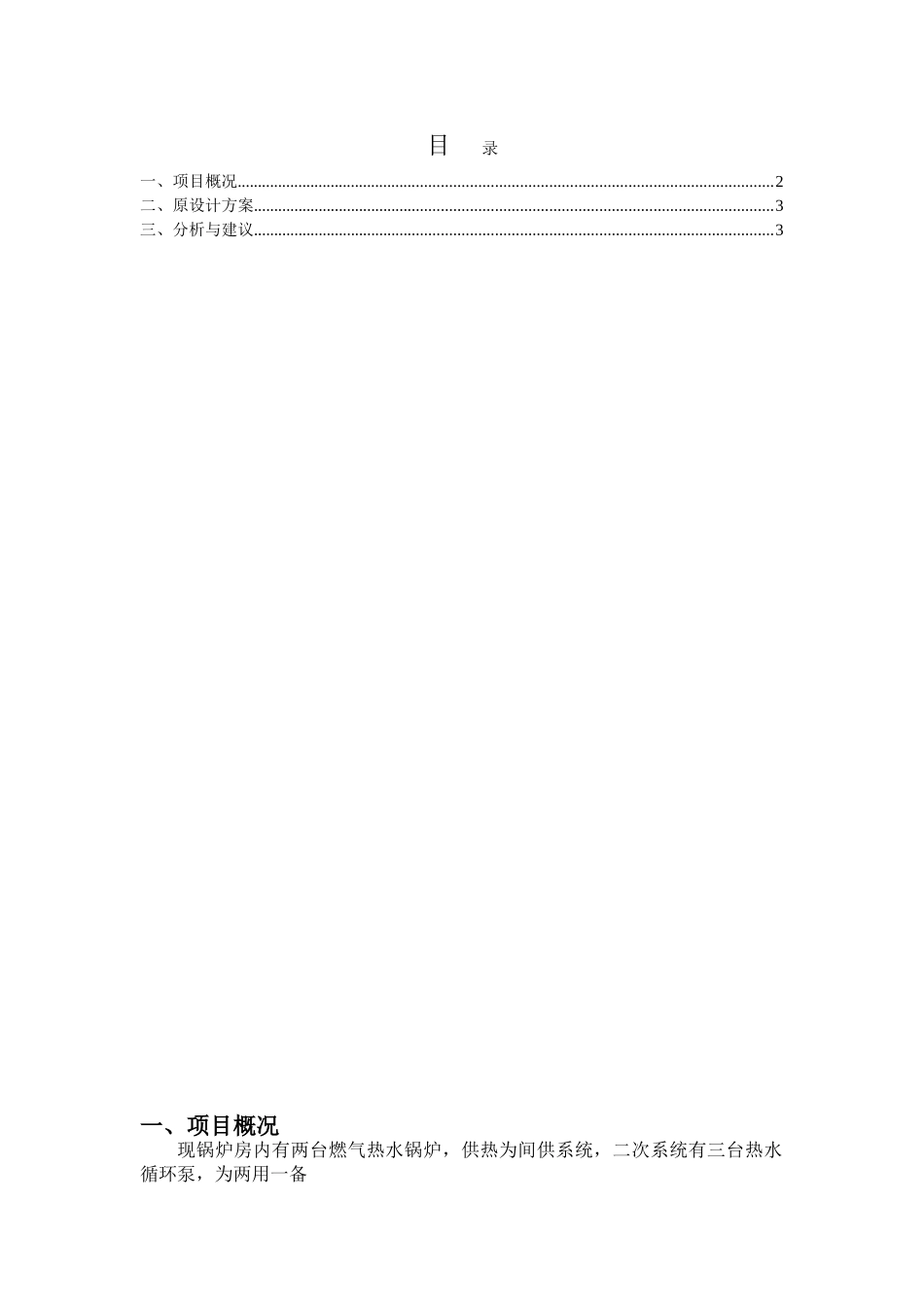

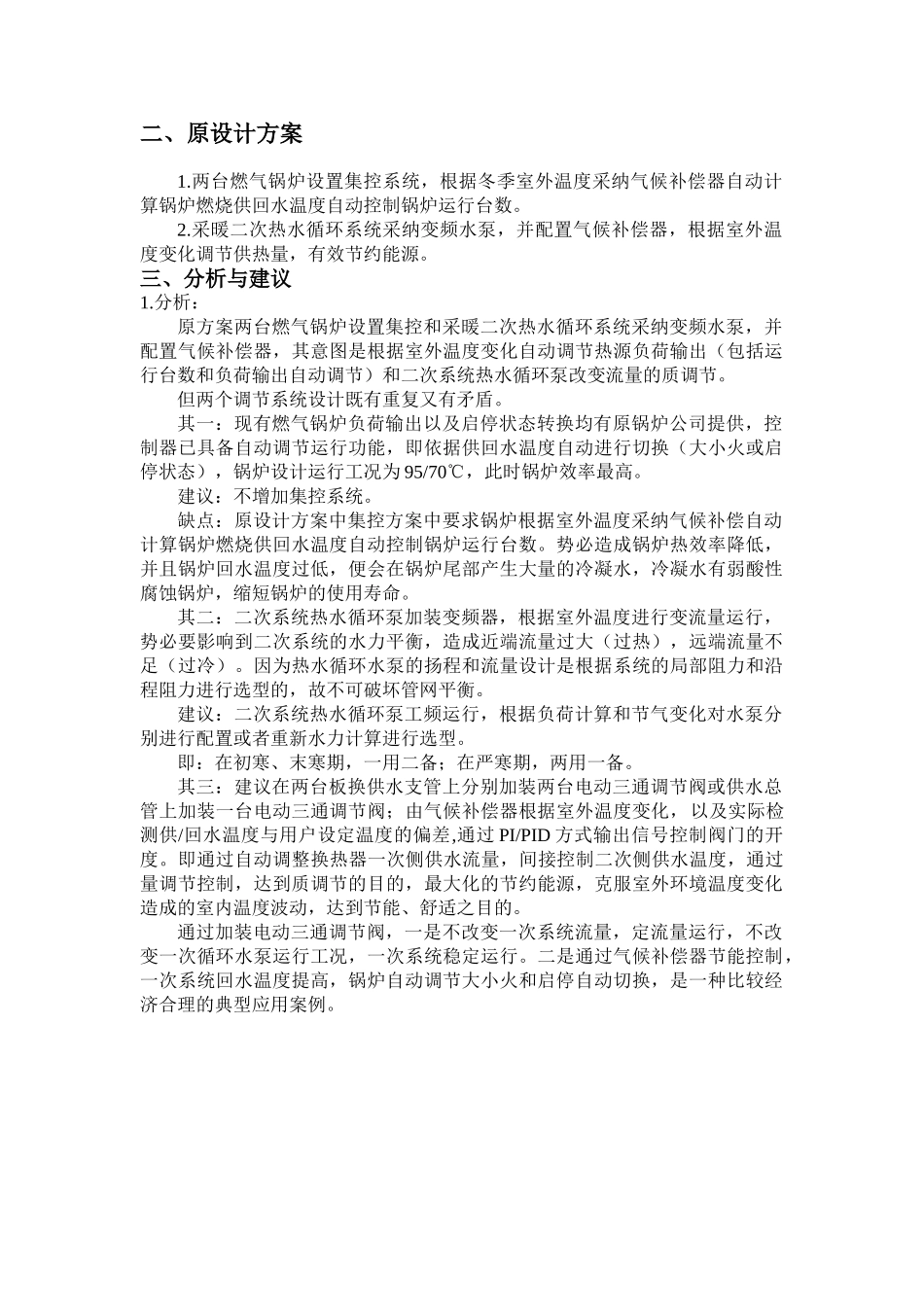

换热站气候补偿器控制方案目 录一、项目概况..................................................................................................................................2二、原设计方案..............................................................................................................................3三、分析与建议..............................................................................................................................3一、项目概况现锅炉房内有两台燃气热水锅炉，供热为间供系统，二次系统有三台热水循环泵，为两用一备二、原设计方案 1.两台燃气锅炉设置集控系统，根据冬季室外温度采纳气候补偿器自动计算锅炉燃烧供回水温度自动控制锅炉运行台数。 2.采暖二次热水循环系统采纳变频水泵，并配置气候补偿器，根据室外温度变化调节供热量，有效节约能源。三、分析与建议1.分析：原方案两台燃气锅炉设置集控和采暖二次热水循环系统采纳变频水泵，并配置气候补偿器，其意图是根据室外温度变化自动调节热源负荷输出（包括运行台数和负荷输出自动调节）和二次系统热水循环泵改变流量的质调节。但两个调节系统设计既有重复又有矛盾。其一：现有燃气锅炉负荷输出以及启停状态转换均有原锅炉公司提供，控制器已具备自动调节运行功能，即依据供回水温度自动进行切换（大小火或启停状态），锅炉设计运行工况为 95/70℃，此时锅炉效率最高。建议：不增加集控系统。缺点：原设计方案中集控方案中要求锅炉根据室外温度采纳气候补偿自动计算锅炉燃烧供回水温度自动控制锅炉运行台数。势必造成锅炉热效率降低，并且锅炉回水温度过低，便会在锅炉尾部产生大量的冷凝水，冷凝水有弱酸性腐蚀锅炉，缩短锅炉的使用寿命。其二：二次系统热水循环泵加装变频器，根据室外温度进行变流量运行，势必要影响到二次系统的水力平衡，造成近端流量过大（过热），远端流量不足（过冷）。因为热水循环水泵的扬程和流量设计是根据系统的局部阻力和沿程阻力进行选型的，故不可破坏管网平衡。建议：二次系统热水循环泵工频运行，根据负荷计算和节气变化对水泵分别进行配置或者重新水力计算进行选型。即：在初寒、末寒期，一用二备；在严寒期，两用一备。其三：建议在两台板换供水支管上分别加装两台电动三通调节阀或供水总管上加装一台电动三通调节阀；由气候补偿器根据室外温度变化，以及实际检测供/回水温度...
