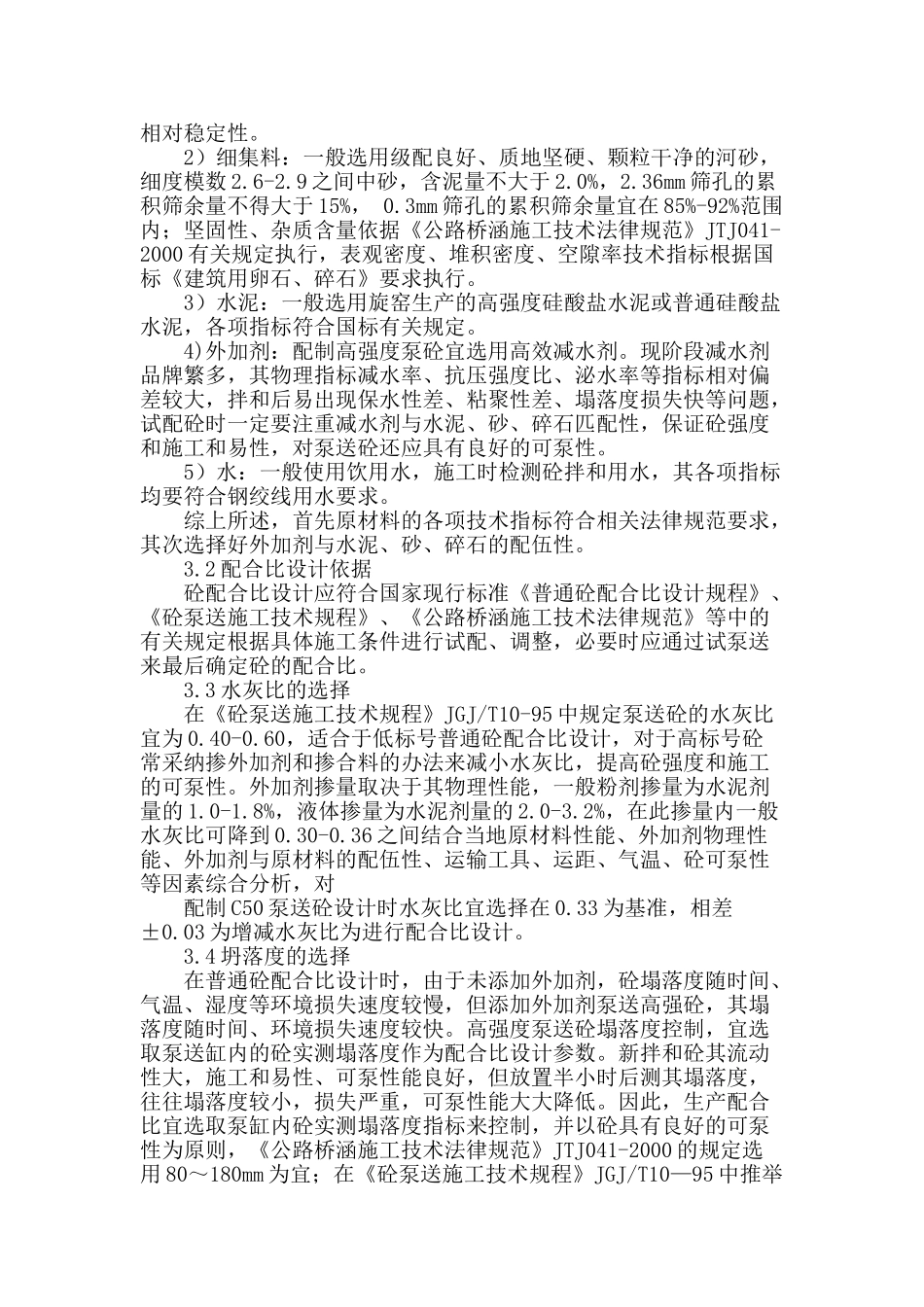

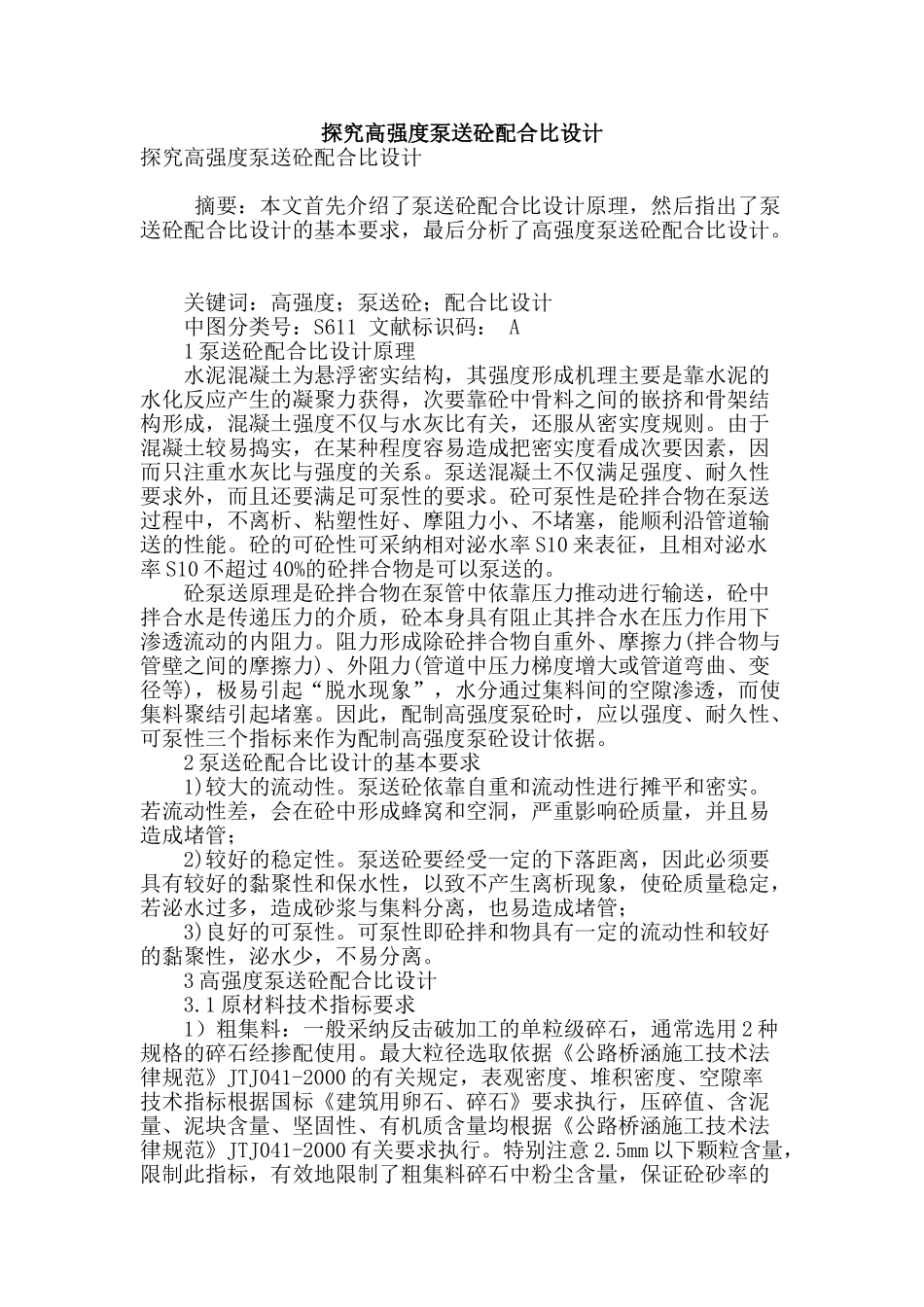

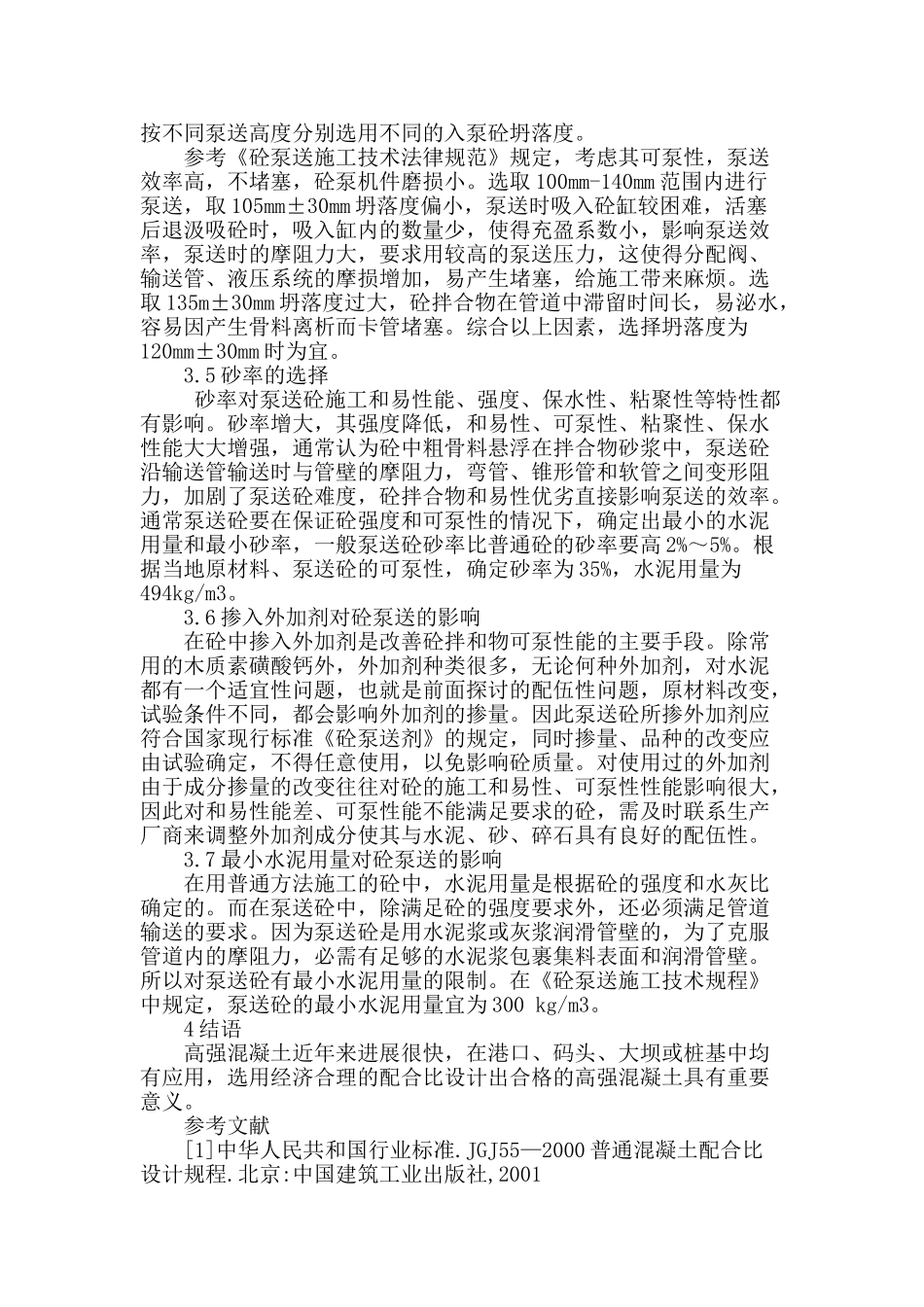

探究高强度泵送砼配合比设计探究高强度泵送砼配合比设计 摘要：本文首先介绍了泵送砼配合比设计原理，然后指出了泵送砼配合比设计的基本要求，最后分析了高强度泵送砼配合比设计。 关键词：高强度；泵送砼；配合比设计 中图分类号：S611 文献标识码： A 1 泵送砼配合比设计原理 水泥混凝土为悬浮密实结构，其强度形成机理主要是靠水泥的水化反应产生的凝聚力获得，次要靠砼中骨料之间的嵌挤和骨架结构形成，混凝土强度不仅与水灰比有关，还服从密实度规则。由于混凝土较易捣实，在某种程度容易造成把密实度看成次要因素，因而只注重水灰比与强度的关系。泵送混凝土不仅满足强度、耐久性要求外，而且还要满足可泵性的要求。砼可泵性是砼拌合物在泵送过程中，不离析、粘塑性好、摩阻力小、不堵塞，能顺利沿管道输送的性能。砼的可砼性可采纳相对泌水率 S10 来表征，且相对泌水率 S10 不超过 40%的砼拌合物是可以泵送的。 砼泵送原理是砼拌合物在泵管中依靠压力推动进行输送，砼中拌合水是传递压力的介质，砼本身具有阻止其拌合水在压力作用下渗透流动的内阻力。阻力形成除砼拌合物自重外、摩擦力(拌合物与管壁之间的摩擦力)、外阻力(管道中压力梯度增大或管道弯曲、变径等)，极易引起“脱水现象”，水分通过集料间的空隙渗透，而使集料聚结引起堵塞。因此，配制高强度泵砼时，应以强度、耐久性、可泵性三个指标来作为配制高强度泵砼设计依据。 2 泵送砼配合比设计的基本要求 1)较大的流动性。泵送砼依靠自重和流动性进行摊平和密实。若流动性差，会在砼中形成蜂窝和空洞，严重影响砼质量，并且易造成堵管； 2)较好的稳定性。泵送砼要经受一定的下落距离，因此必须要具有较好的黏聚性和保水性，以致不产生离析现象，使砼质量稳定，若泌水过多，造成砂浆与集料分离，也易造成堵管； 3)良好的可泵性。可泵性即砼拌和物具有一定的流动性和较好的黏聚性，泌水少，不易分离。 3 高强度泵送砼配合比设计 3.1 原材料技术指标要求 1）粗集料：一般采纳反击破加工的单粒级碎石，通常选用 2 种规格的碎石经掺配使用。最大粒径选取依据《公路桥涵施工技术法律规范》JTJ041-2000 的有关规定，表观密度、堆积密度、空隙率技术指标根据国标《建筑用卵石、碎石》要求执行，压碎值、含泥量、泥块含量、坚固性、有机质含量均根据《公路桥涵施工技术法律规范》JTJ041-2000 有关要求执行。特别注意 2.5mm 以下颗粒含量，限制此指标，有效地...
