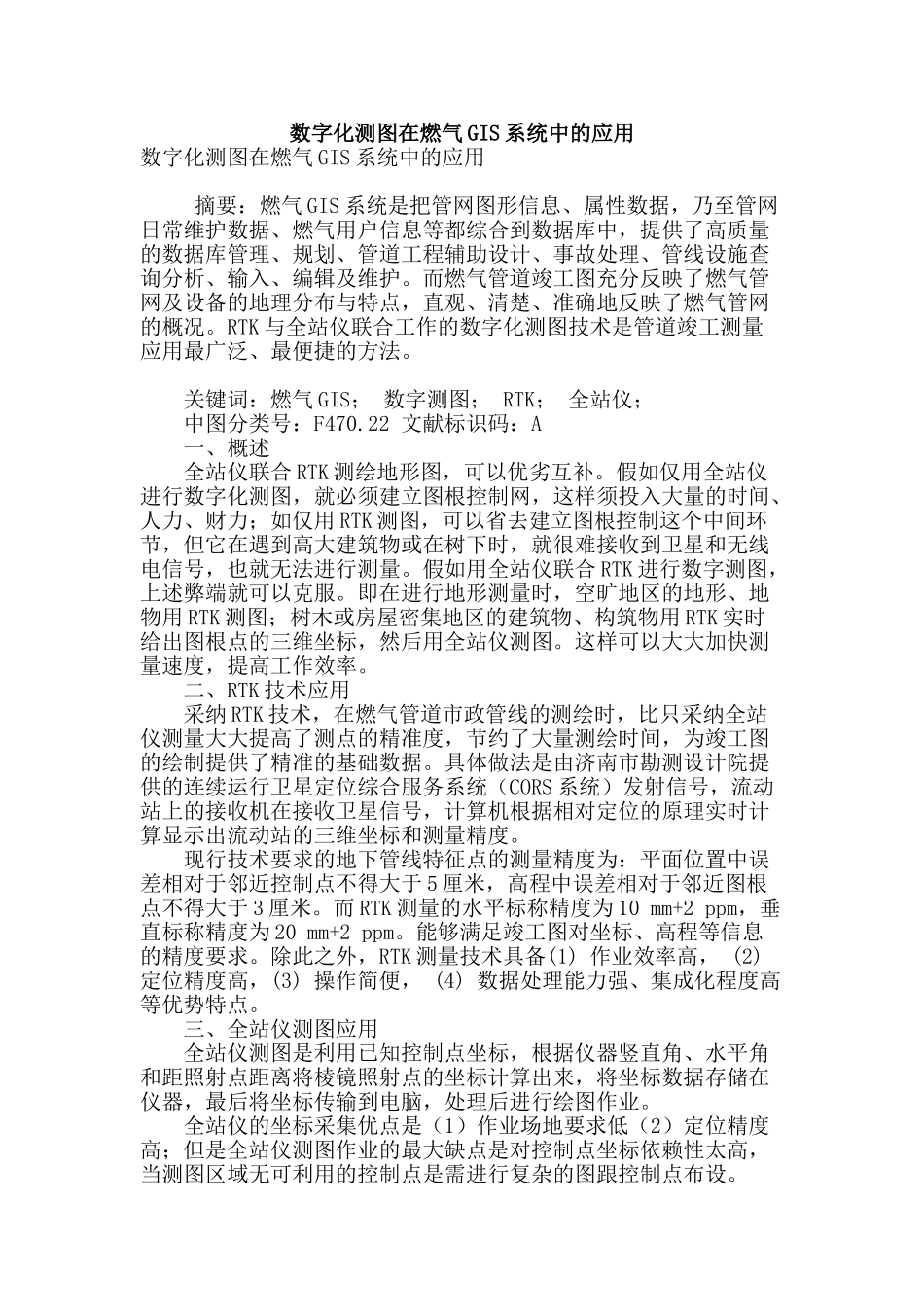

数字化测图在燃气gis系统中的应用

数字化测图在燃气 GIS 系统中的应用数字化测图在燃气 GIS 系统中的应用 摘要：燃气 GIS 系统是把管网图形信息、属性数据，乃至管网日常维护数据、燃气用户信息等都综合到数据库中，提供了高质量的数据库管理、规划、管道工程辅助设计、事故处理、管线设施查询分析、输入、编辑及维护。而燃气管道竣工图充分反映了燃气管网及设备的地理分布与特点，直观、清楚、准确地反映了燃气管网的概况。RTK 与全站仪联合工作的数字化测图技术是管道竣工测量应用最广泛、最便捷的方法。 关键词：燃气 GIS； 数字测图； RTK； 全站仪； 中图分类号：F470.22 文献标识码：A 一、概述 全站仪联合 RTK 测绘地形图，可以优劣互补。假如仅用全站仪进行数字化测图，就必须建立图根控制网，这样须投入大量的时间、人力、财力；如仅用 RTK 测图，可以省去建立图根控制这个中间环节，但它在遇到高大建筑物或在树下时，就很难接收到卫星和无线电信号，也就无法进行测量。假如用全站仪联合 RTK 进行数字测图，上述弊端就可以克服。即在进行地形测量时，空旷地区的地形、地物用 RTK 测图；树木或房屋密集地区的建筑物、构筑物用 RTK 实时给出图根点的三维坐标，然后用全站仪测图。这样可以大大加快测量速度，提高工作效率。 二、RTK 技术应用 采纳 RTK 技术，在燃气管道市政管线的测绘时，比只采纳全站仪测量大大提高了测点的精准度，节约了大量测绘时间，为竣工图的绘制提供了精准的基础数据。具体做法是由济南市勘测设计院提供的连续运行卫星定位综合服务系统（CORS 系统）发射信号，流动站上的接收机在接收卫星信号，计算机根据相对定位的原理实时计算显示出流动站的三维坐标和测量精度。 现行技术要求的地下管线特征点的测量精度为：平面位置中误差相对于邻近控制点不得大于 5 厘米，高程中误差相对于邻近图根点不得大于 3 厘米。而 RTK 测量的水平标称精度为 10 mm+2 ppm，垂直标称精度为 20 mm+2 ppm。能够满足竣工图对坐标、高程等信息的精度要求。除此之外，RTK 测量技术具备(1) 作业效率高， (2) 定位精度高，(3) 操作简便， (4) 数据处理能力强、集成化程度高等优势特点。 三、全站仪测图应用 全站仪测图是利用已知控制点坐标，根据仪器竖直角、水平角和距照射点距离将棱镜照射点的坐标计算出来，将坐标数据存储在仪器，最后将坐标传输到电脑，处理后进行绘图作业。 全站仪的坐标采集优点是（1）作业场地...
