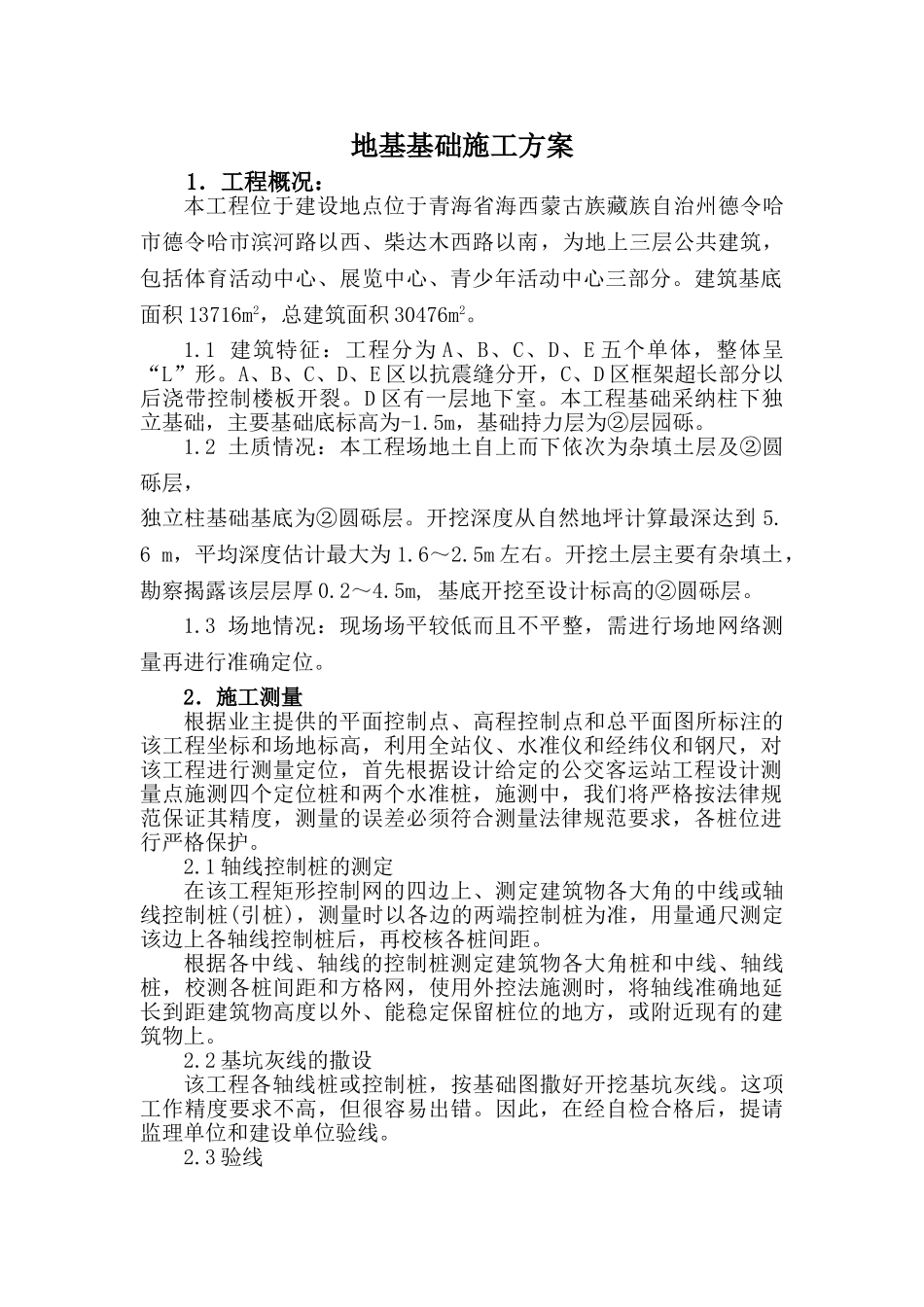

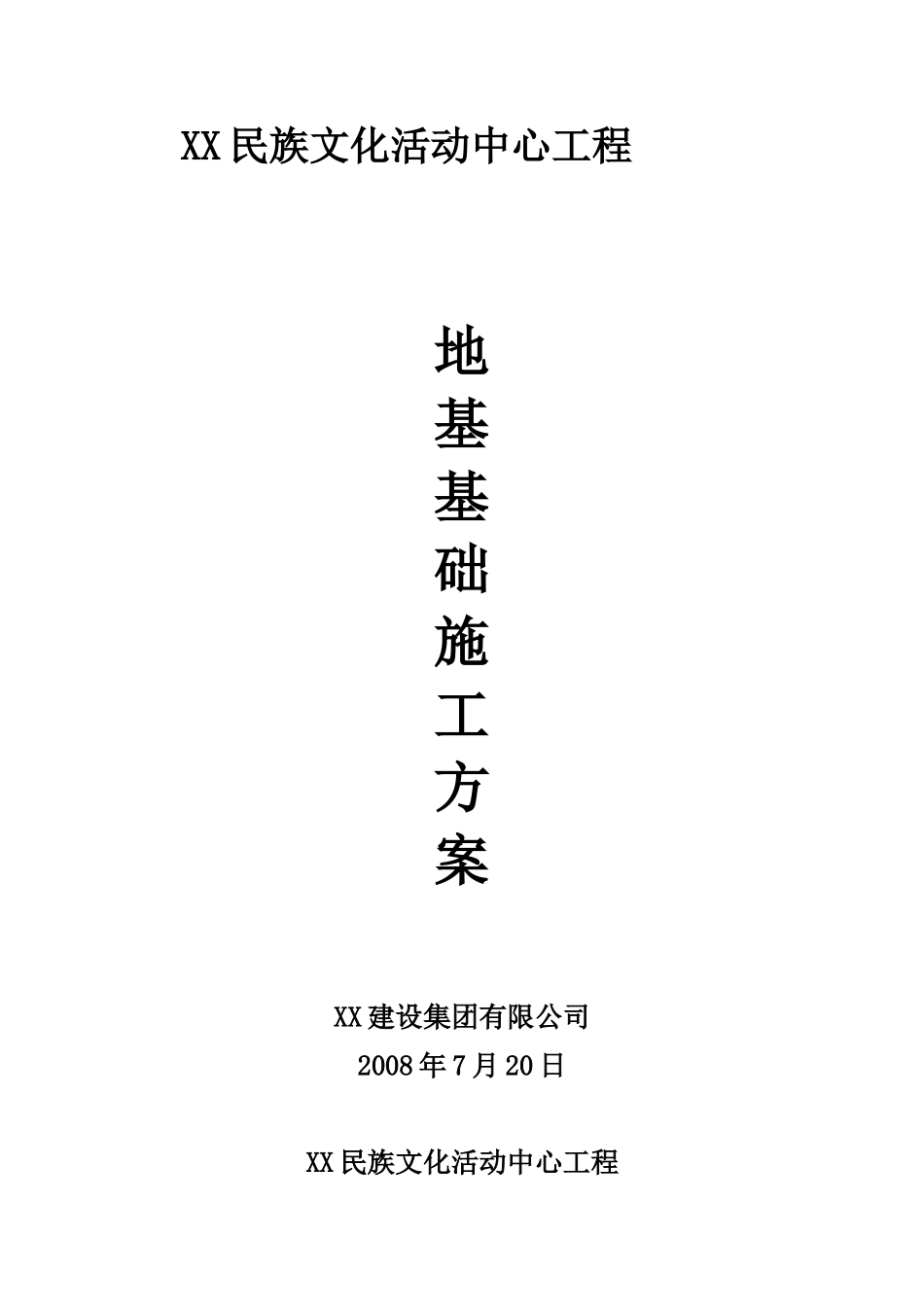

XX 民族文化活动中心工程地基基础施工方案XX 建设集团有限公司2008 年 7 月 20 日XX 民族文化活动中心工程地基基础施工方案1．工程概况：本工程位于建设地点位于青海省海西蒙古族藏族自治州德令哈市德令哈市滨河路以西、柴达木西路以南，为地上三层公共建筑，包括体育活动中心、展览中心、青少年活动中心三部分。建筑基底面积 13716m2，总建筑面积 30476m2。1.1 建筑特征：工程分为 A、B、C、D、E 五个单体，整体呈“L”形。A、B、C、D、E 区以抗震缝分开，C、D 区框架超长部分以后浇带控制楼板开裂。D 区有一层地下室。本工程基础采纳柱下独立基础，主要基础底标高为-1.5m，基础持力层为②层园砾。1.2 土质情况：本工程场地土自上而下依次为杂填土层及②圆砾层，独立柱基础基底为②圆砾层。开挖深度从自然地坪计算最深达到 5. 6 m，平均深度估计最大为 1.6～2.5m 左右。开挖土层主要有杂填土，勘察揭露该层层厚 0.2～4.5m, 基底开挖至设计标高的②圆砾层。1.3 场地情况：现场场平较低而且不平整，需进行场地网络测量再进行准确定位。2．施工测量根据业主提供的平面控制点、高程控制点和总平面图所标注的该工程坐标和场地标高，利用全站仪、水准仪和经纬仪和钢尺，对该工程进行测量定位，首先根据设计给定的公交客运站工程设计测量点施测四个定位桩和两个水准桩，施测中，我们将严格按法律规范保证其精度，测量的误差必须符合测量法律规范要求，各桩位进行严格保护。2.1 轴线控制桩的测定在该工程矩形控制网的四边上、测定建筑物各大角的中线或轴线控制桩(引桩)，测量时以各边的两端控制桩为准，用量通尺测定该边上各轴线控制桩后，再校核各桩间距。根据各中线、轴线的控制桩测定建筑物各大角桩和中线、轴线桩，校测各桩间距和方格网，使用外控法施测时，将轴线准确地延长到距建筑物高度以外、能稳定保留桩位的地方，或附近现有的建筑物上。2.2 基坑灰线的撒设该工程各轴线桩或控制桩，按基础图撒好开挖基坑灰线。这项工作精度要求不高，但很容易出错。因此，在经自检合格后，提请监理单位和建设单位验线。2.3 验线验线时首先检查定位依据的正确性和定位条件的几何尺寸，再检查建筑物矩形控制网和建筑四廊尺寸及轴线间距，这是保证建筑物定位条件和本身尺寸正确性的重要措施。验线时不但检查建筑物的自身四周尺寸，而且还要检查建筑物的定位情况，这样不会造成建筑物位置的漏检，使整个建筑物定位正确。此外，验线时不...
