新乡市某会所室外给排水专项施工方案

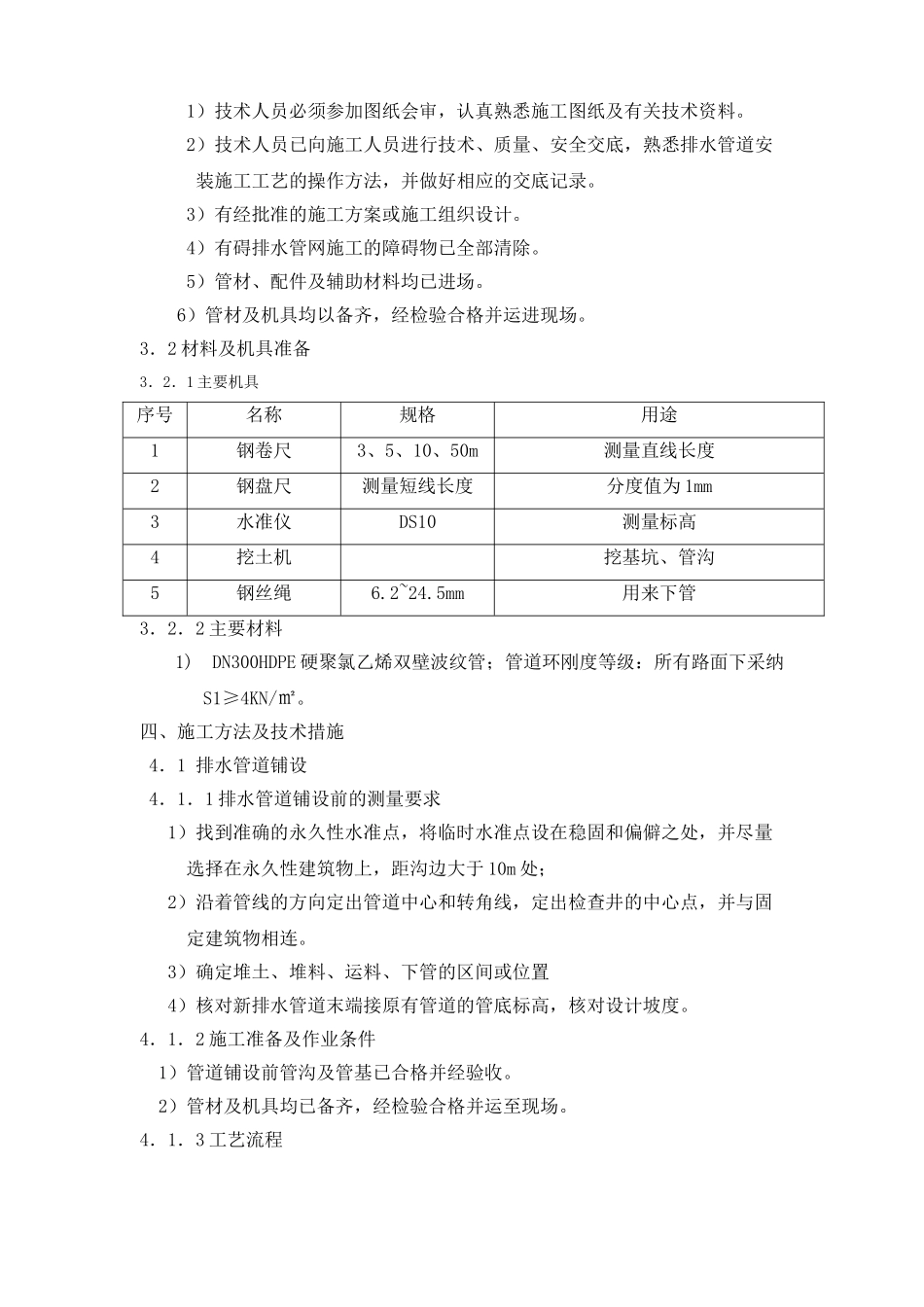

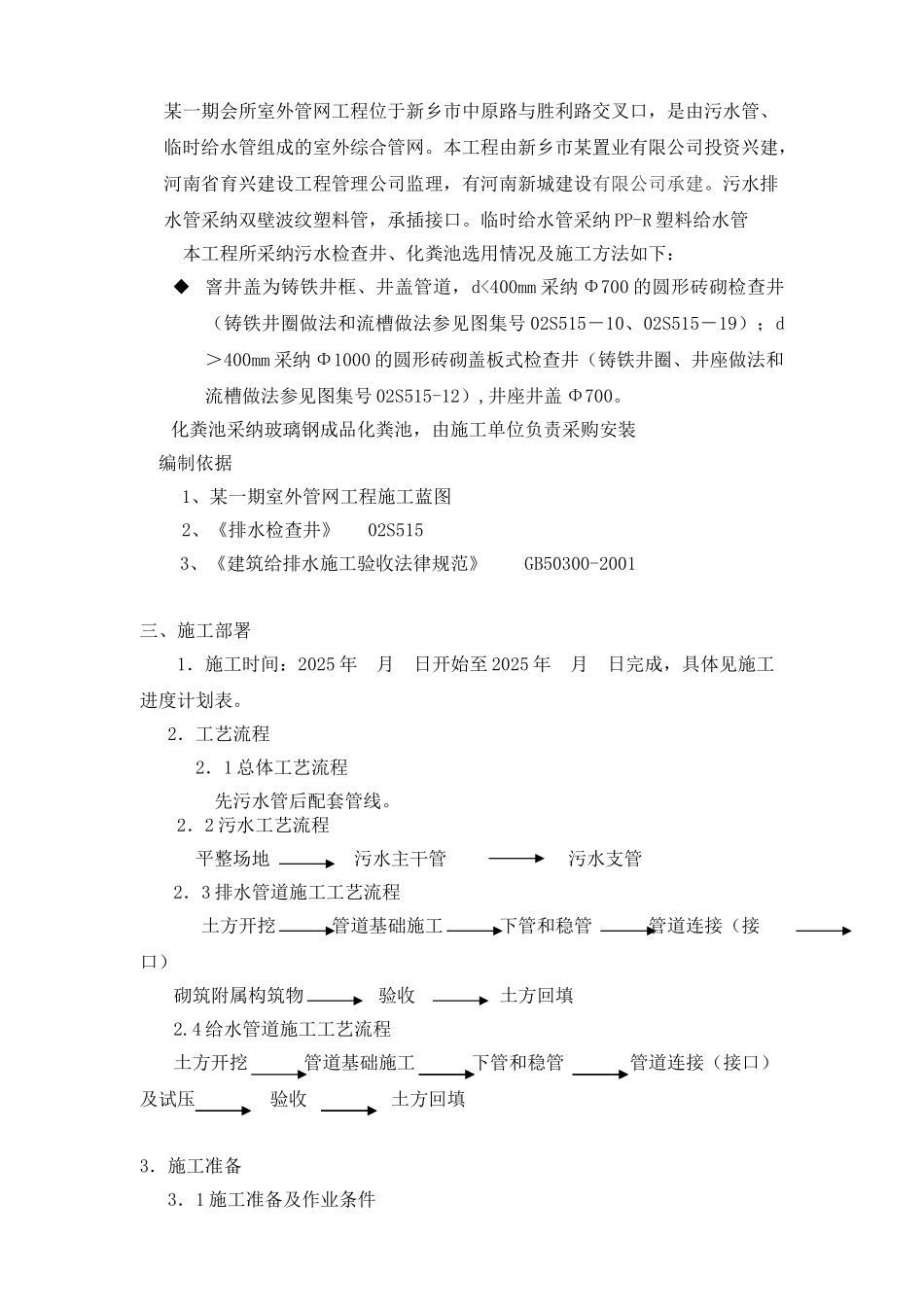

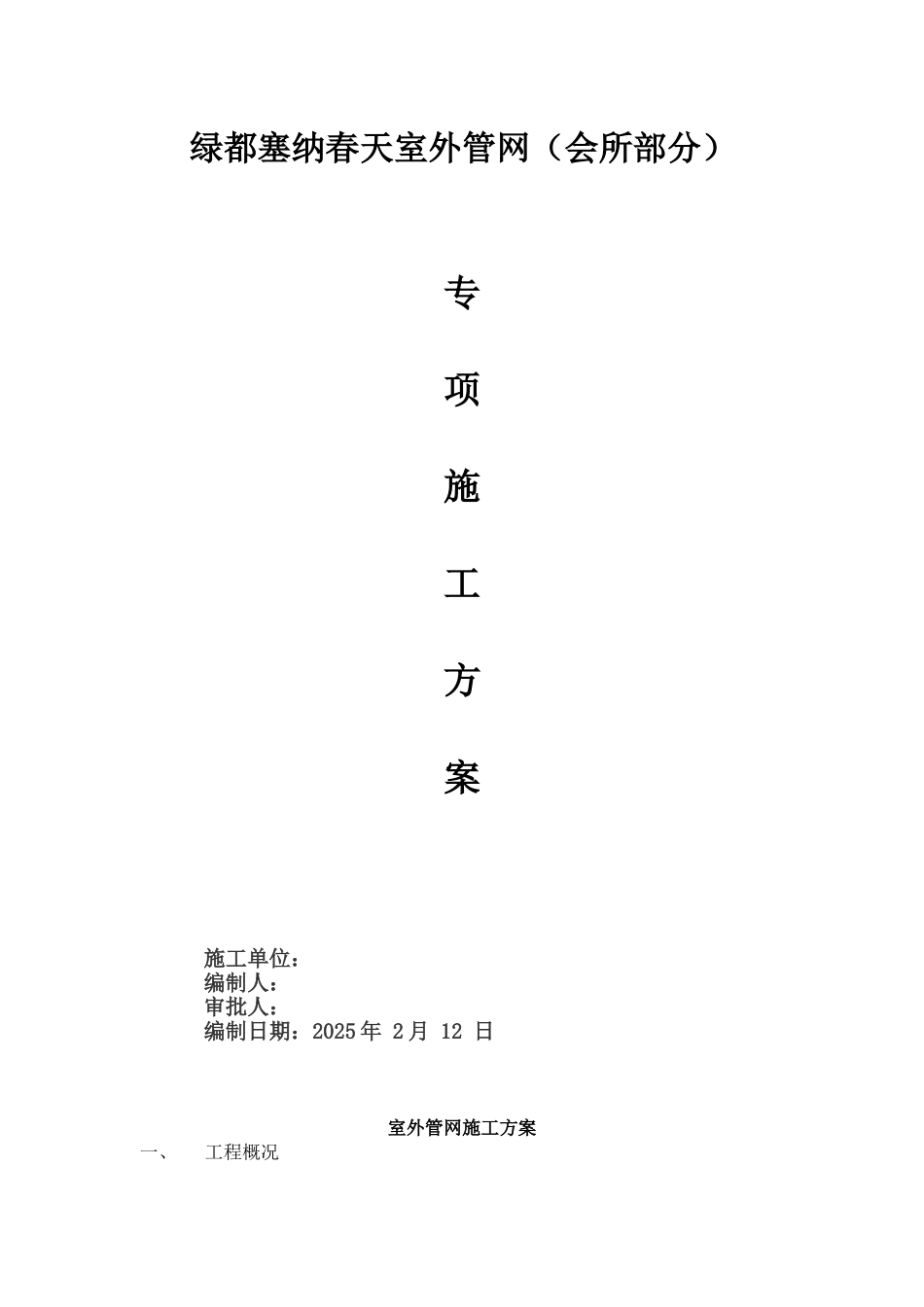

绿都塞纳春天室外管网（会所部分）专项施工方案施工单位： 编制人：审批人：编制日期：2025 年 2 月 12 日室外管网施工方案一、工程概况某一期会所室外管网工程位于新乡市中原路与胜利路交叉口，是由污水管、临时给水管组成的室外综合管网。本工程由新乡市某置业有限公司投资兴建，河南省育兴建设工程管理公司监理，有河南新城建设有限公司承建。污水排水管采纳双壁波纹塑料管，承插接口。临时给水管采纳 PP-R 塑料给水管 本工程所采纳污水检查井、化粪池选用情况及施工方法如下： 窨井盖为铸铁井框、井盖管道，d<400mm 采纳 Φ700 的圆形砖砌检查井（铸铁井圈做法和流槽做法参见图集号 02S515－10、02S515－19）；d＞400mm 采纳 Φ1000 的圆形砖砌盖板式检查井（铸铁井圈、井座做法和流槽做法参见图集号 02S515-12）,井座井盖 Φ700。化粪池采纳玻璃钢成品化粪池，由施工单位负责采购安装 编制依据 1、某一期室外管网工程施工蓝图 2、《排水检查井》 02S5153、《建筑给排水施工验收法律规范》 GB50300-2001三、施工部署 1．施工时间：2025 年 月 日开始至 2025 年 月 日完成，具体见施工进度计划表。 2．工艺流程2．1 总体工艺流程先污水管后配套管线。 2．2 污水工艺流程 平整场地 污水主干管 污水支管2．3 排水管道施工工艺流程 土方开挖 管道基础施工 下管和稳管 管道连接（接口）砌筑附属构筑物 验收 土方回填2.4 给水管道施工工艺流程土方开挖 管道基础施工 下管和稳管 管道连接（接口）及试压 验收 土方回填3．施工准备 3．1 施工准备及作业条件1）技术人员必须参加图纸会审，认真熟悉施工图纸及有关技术资料。2）技术人员已向施工人员进行技术、质量、安全交底，熟悉排水管道安装施工工艺的操作方法，并做好相应的交底记录。3）有经批准的施工方案或施工组织设计。4）有碍排水管网施工的障碍物已全部清除。5）管材、配件及辅助材料均已进场。6）管材及机具均以备齐，经检验合格并运进现场。3．2 材料及机具准备3．2．1 主要机具序号名称规格用途1钢卷尺3、5、10、50m测量直线长度2钢盘尺测量短线长度分度值为 1mm3水准仪DS10测量标高4挖土机挖基坑、管沟5钢丝绳6.2~24.5mm用来下管3．2．2 主要材料1) DN300HDPE 硬聚氯乙烯双壁波纹管；管道环刚度等级：所有路面下采纳S1≥4KN/㎡。四、施工方法及技术措施 4．1 排水管道铺设4．1．1 排水管道铺设前的测量要求 1）找到准...
