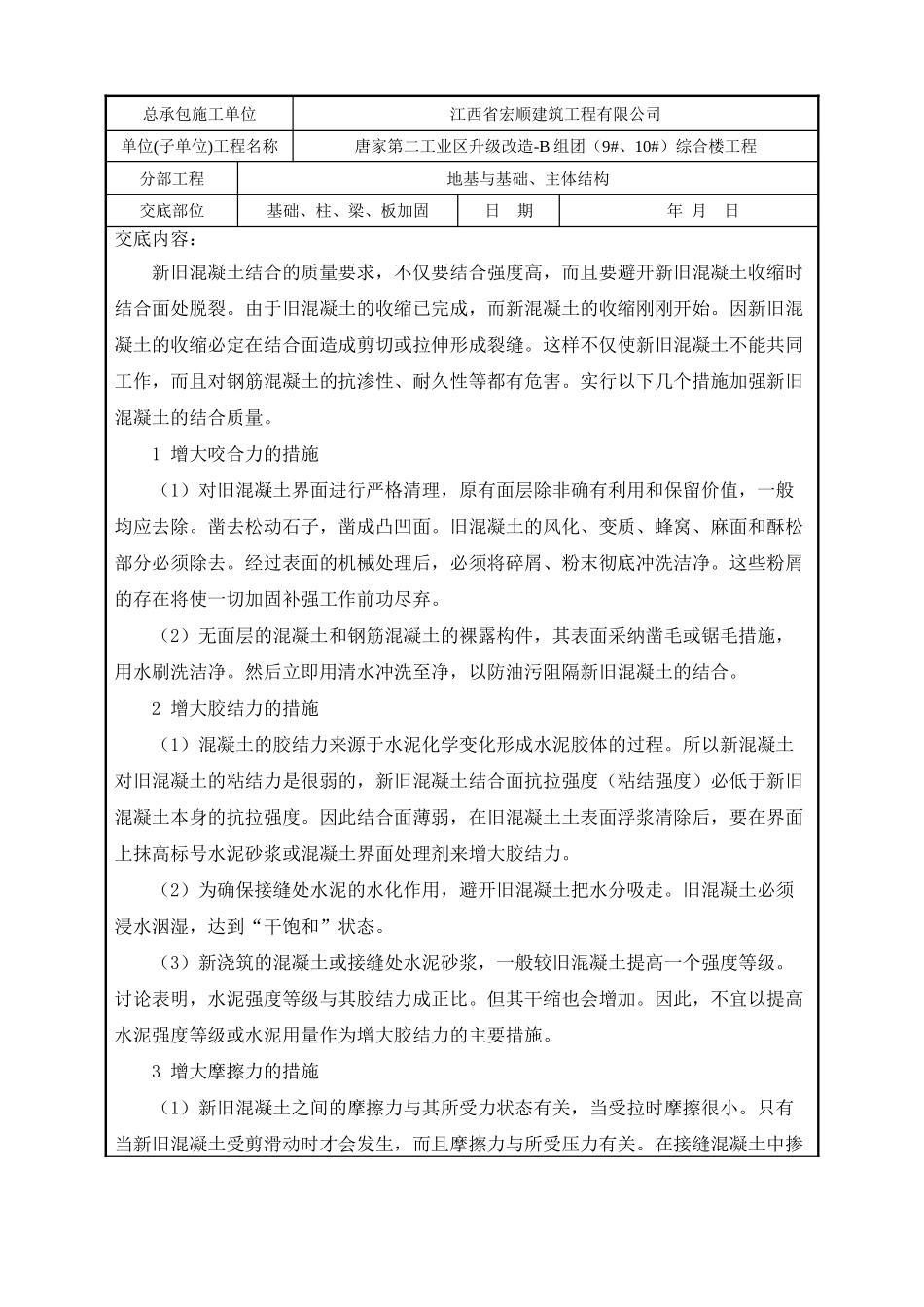

总承包施工单位江西省宏顺建筑工程有限公司单位(子单位)工程名称唐家第二工业区升级改造-B 组团（9#、10#）综合楼工程分部工程地基与基础、主体结构交底部位基础、柱、梁、板加固日 期 年 月 日交底内容：新旧混凝土结合的质量要求，不仅要结合强度高，而且要避开新旧混凝土收缩时结合面处脱裂
由于旧混凝土的收缩已完成，而新混凝土的收缩刚刚开始
因新旧混凝土的收缩必定在结合面造成剪切或拉伸形成裂缝
这样不仅使新旧混凝土不能共同工作，而且对钢筋混凝土的抗渗性、耐久性等都有危害
实行以下几个措施加强新旧混凝土的结合质量
1 增大咬合力的措施 （1）对旧混凝土界面进行严格清理，原有面层除非确有利用和保留价值，一般均应去除
凿去松动石子，凿成凸凹面
旧混凝土的风化、变质、蜂窝、麻面和酥松部分必须除去
经过表面的机械处理后，必须将碎屑、粉末彻底冲洗洁净
这些粉屑的存在将使一切加固补强工作前功尽弃
（2）无面层的混凝土和钢筋混凝土的裸露构件，其表面采纳凿毛或锯毛措施，用水刷洗洁净
然后立即用清水冲洗至净，以防油污阻隔新旧混凝土的结合
2 增大胶结力的措施 （1）混凝土的胶结力来源于水泥化学变化形成水泥胶体的过程
所以新混凝土对旧混凝土的粘结力是很弱的，新旧混凝土结合面抗拉强度（粘结强度）必低于新旧混凝土本身的抗拉强度
因此结合面薄弱，在旧混凝土土表面浮浆清除后，要在界面上抹高标号水泥砂浆或混凝土界面处理剂来增大胶结力
（2）为确保接缝处水泥的水化作用，避开旧混凝土把水分吸走
旧混凝土必须浸水洇湿，达到“干饱和”状态
（3）新浇筑的混凝土或接缝处水泥砂浆，一般较旧混凝土提高一个强度等级
讨论表明，水泥强度等级与其胶结力成正比
但其干缩也会增加
因此，不宜以提高水泥强度等级或水泥用量作为增大胶结力的主要措施
3 增大摩擦力的措施 （1）新旧混凝土之间的摩擦力与其所受力状态有关，当受拉时
