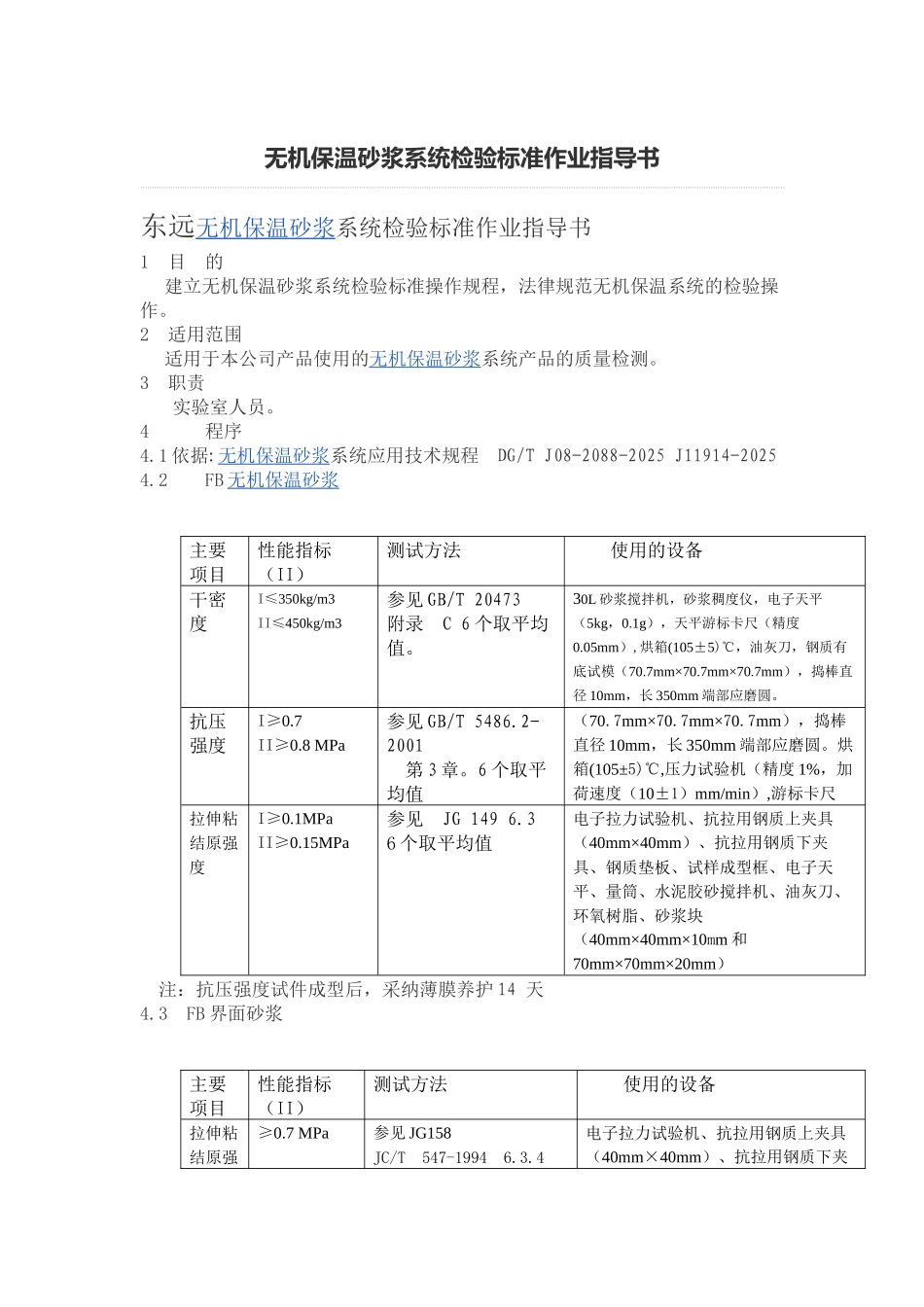

无机保温砂浆系统检验标准作业指导书

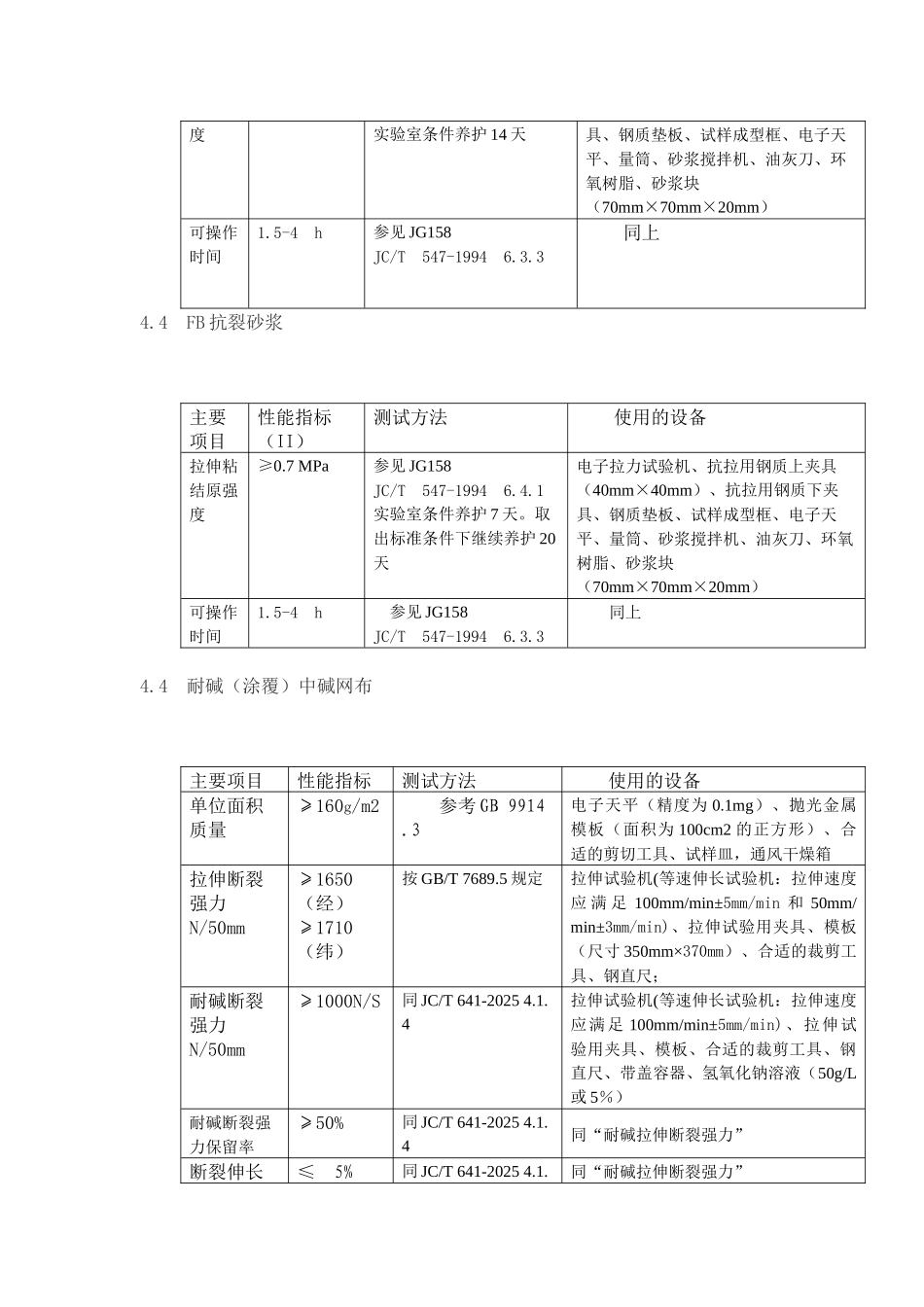

无机保温砂浆系统检验标准作业指导书东远无机保温砂浆系统检验标准作业指导书1 目 的建立无机保温砂浆系统检验标准操作规程，法律规范无机保温系统的检验操作。 2 适用范围适用于本公司产品使用的无机保温砂浆系统产品的质量检测。3 职责实验室人员。4 程序4.1 依据:无机保温砂浆系统应用技术规程 DG/T J08-2088-2025 J11914-20254.2 FB 无机保温砂浆 主要项目性能指标（II）测试方法 使用的设备干密度I≤350kg/m3II≤450kg/m3参见 GB/T 20473 附录 C 6 个取平均值。30L 砂浆搅拌机，砂浆稠度仪，电子天平（5kg，0.1g），天平游标卡尺（精度0.05mm）,烘箱(105±5)℃，油灰刀，钢质有底试模（70.7mm×70.7mm×70.7mm），捣棒直径 10mm，长 350mm 端部应磨圆。抗压强度I≥0.7II≥0.8 MPa 参见 GB/T 5486.2-2001 第 3 章。6 个取平均值（70.7mm×70.7mm×70.7mm），捣棒直径 10mm，长 350mm 端部应磨圆。烘箱(105±5)℃,压力试验机（精度 1%，加荷速度（10±1）mm/min）,游标卡尺拉伸粘结原强度I≥0.1MPaII≥0.15MPa 参见 JG 149 6.36 个取平均值电子拉力试验机、抗拉用钢质上夹具（40mm×40mm）、抗拉用钢质下夹具、钢质垫板、试样成型框、电子天平、量筒、水泥胶砂搅拌机、油灰刀、环氧树脂、砂浆块（40mm×40mm×10mm 和70mm×70mm×20mm） 注：抗压强度试件成型后，采纳薄膜养护 14 天4.3 FB 界面砂浆 主要项目性能指标（II）测试方法 使用的设备拉伸粘结原强≥0.7 MPa参见 JG158 JC/T 547-1994 6.3.4 电子拉力试验机、抗拉用钢质上夹具（40mm×40mm）、抗拉用钢质下夹度实验室条件养护 14 天具、钢质垫板、试样成型框、电子天平、量筒、砂浆搅拌机、油灰刀、环氧树脂、砂浆块（70mm×70mm×20mm）可操作时间1.5-4 h参见 JG158 JC/T 547-1994 6.3.3 同上4.4 FB 抗裂砂浆 主要项目性能指标（II）测试方法 使用的设备拉伸粘结原强度≥0.7 MPa参见 JG158 JC/T 547-1994 6.4.1实验室条件养护 7 天。取出标准条件下继续养护 20天电子拉力试验机、抗拉用钢质上夹具（40mm×40mm）、抗拉用钢质下夹具、钢质垫板、试样成型框、电子天平、量筒、砂浆搅拌机、油灰刀、环氧树脂、砂浆块（70mm×70mm×20mm）可操作时间1.5-4 h 参见 JG158 JC/T 547-1994 6.3.3 同上 4.4 耐碱（涂覆）中碱网布 主要项目性能指标测试方法 使用的设备单位面积质量≥160g/m2 参考 GB 9...
