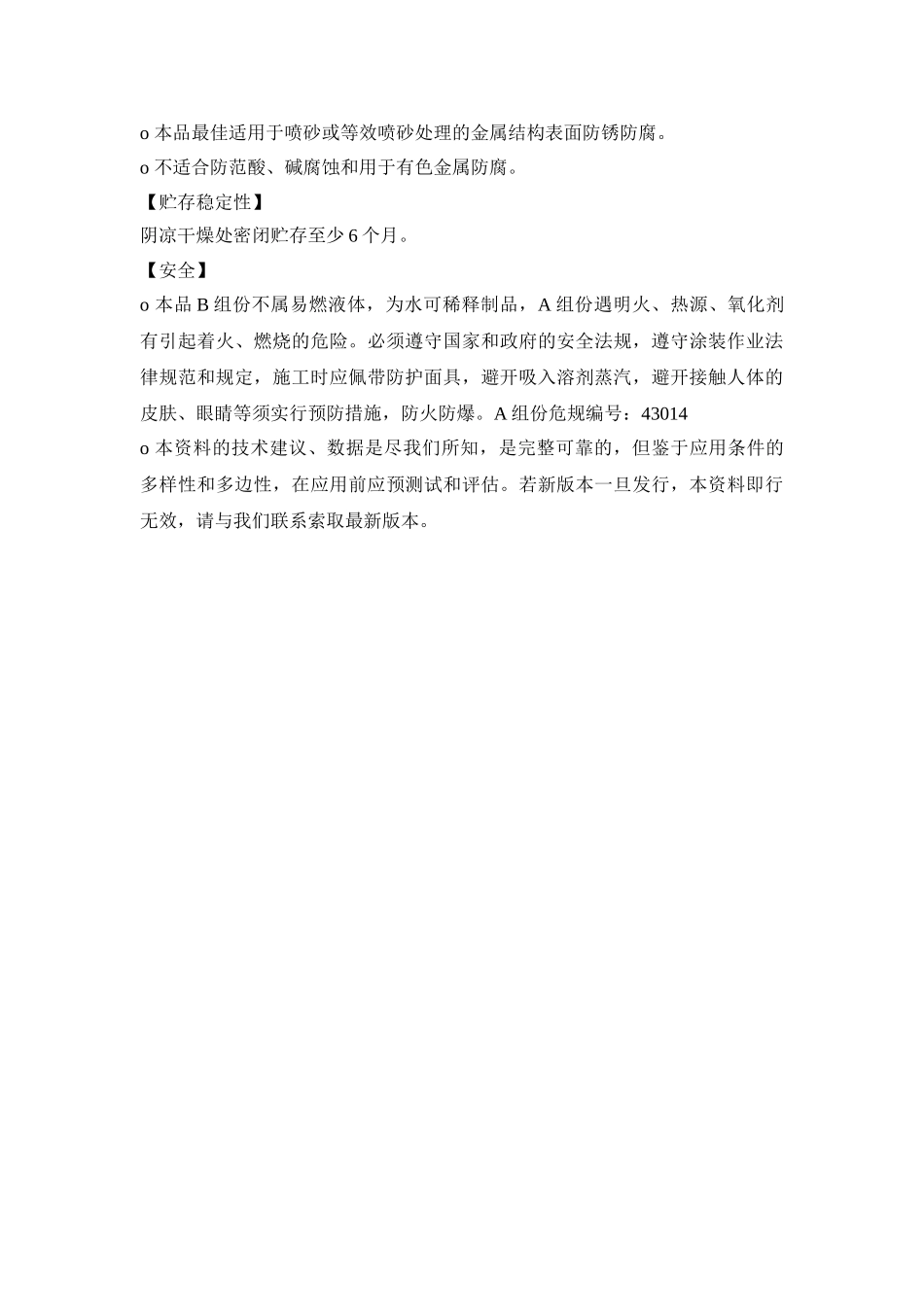

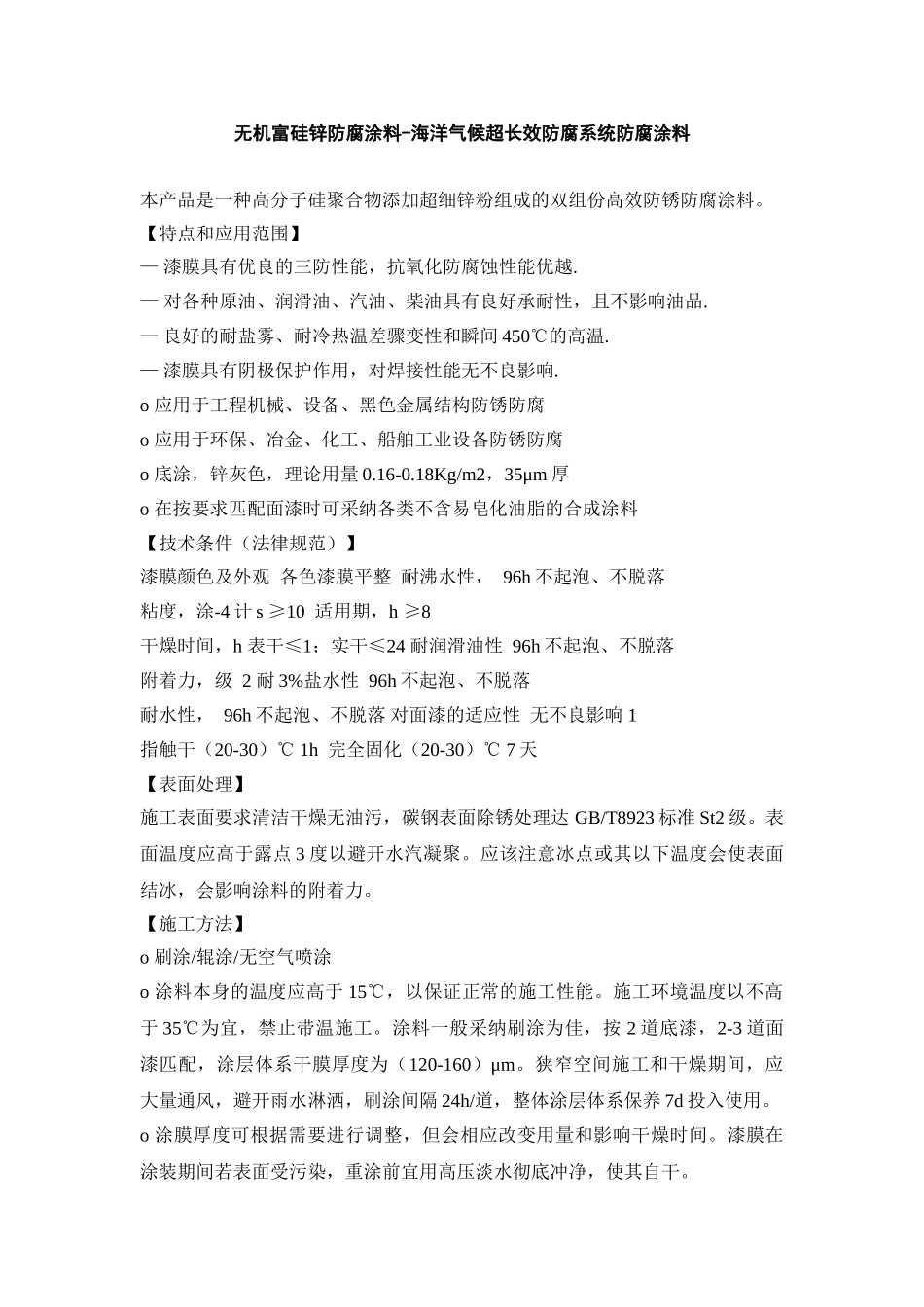

无机富硅锌防腐涂料-海洋气候超长效防腐系统防腐涂料本产品是一种高分子硅聚合物添加超细锌粉组成的双组份高效防锈防腐涂料。【特点和应用范围】— 漆膜具有优良的三防性能，抗氧化防腐蚀性能优越.— 对各种原油、润滑油、汽油、柴油具有良好承耐性，且不影响油品.— 良好的耐盐雾、耐冷热温差骤变性和瞬间 450℃的高温.— 漆膜具有阴极保护作用，对焊接性能无不良影响.o 应用于工程机械、设备、黑色金属结构防锈防腐 o 应用于环保、冶金、化工、船舶工业设备防锈防腐o 底涂，锌灰色，理论用量 0.16-0.18Kg/m2，35μm 厚 o 在按要求匹配面漆时可采纳各类不含易皂化油脂的合成涂料【技术条件（法律规范）】漆膜颜色及外观 各色漆膜平整 耐沸水性， 96h 不起泡、不脱落粘度，涂-4 计 s ≥10 适用期，h ≥8干燥时间，h 表干≤1；实干≤24 耐润滑油性 96h 不起泡、不脱落附着力，级 2 耐 3%盐水性 96h 不起泡、不脱落耐水性， 96h 不起泡、不脱落 对面漆的适应性 无不良影响 1指触干（20-30）℃ 1h 完全固化（20-30）℃ 7 天【表面处理】施工表面要求清洁干燥无油污，碳钢表面除锈处理达 GB/T8923 标准 St2 级。表面温度应高于露点 3 度以避开水汽凝聚。应该注意冰点或其以下温度会使表面结冰，会影响涂料的附着力。【施工方法】o 刷涂/辊涂/无空气喷涂o 涂料本身的温度应高于 15℃，以保证正常的施工性能。施工环境温度以不高于 35℃为宜，禁止带温施工。涂料一般采纳刷涂为佳，按 2 道底漆，2-3 道面漆匹配，涂层体系干膜厚度为（120-160）μm。狭窄空间施工和干燥期间，应大量通风，避开雨水淋洒，刷涂间隔 24h/道，整体涂层体系保养 7d 投入使用。o 涂膜厚度可根据需要进行调整，但会相应改变用量和影响干燥时间。漆膜在涂装期间若表面受污染，重涂前宜用高压淡水彻底冲净，使其自干。o 本品最佳适用于喷砂或等效喷砂处理的金属结构表面防锈防腐。o 不适合防范酸、碱腐蚀和用于有色金属防腐。【贮存稳定性】阴凉干燥处密闭贮存至少 6 个月。【安全】 o 本品 B 组份不属易燃液体，为水可稀释制品，A 组份遇明火、热源、氧化剂有引起着火、燃烧的危险。必须遵守国家和政府的安全法规，遵守涂装作业法律规范和规定，施工时应佩带防护面具，避开吸入溶剂蒸汽，避开接触人体的皮肤、眼睛等须实行预防措施，防火防爆。A 组份危规编号：43014o 本资料的技术建议、数据是尽我们所知，是完整可靠的，但鉴于应用条件的多样性和多边性，在应用前应预测试和评估。若新版本一旦发行，本资料即行无效，请与我们联系索取最新版本。
