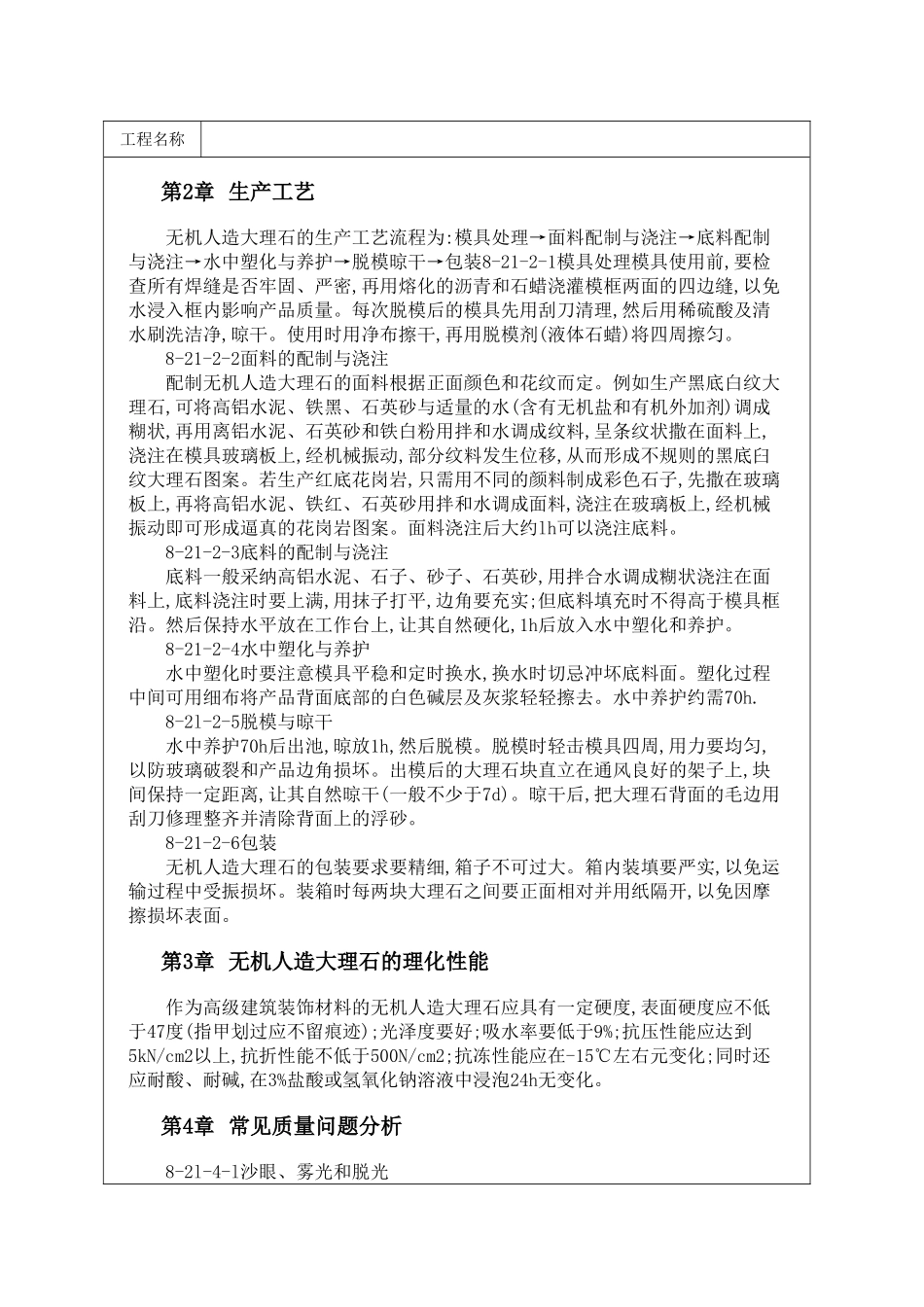

工程名称第一卷 无机人造大理石的原料、工艺及性能第1章 无机人造大理石的原料组成及作用无机人造大理石由高铝水泥、石英砂、石子、大砂及无机化工原料为主要原料制成。8-21-1-1高铝水泥高铝水泥是→种水硬性胶凝材料,主要化学成分是Ca0、Al203、Si02、Fe203、Mg0、Ti02等。它能形成坚固耐用的人造大理石表面。高铝水泥还具有水化快、放热集中、快硬、耐热、耐低温、抗硫酸盐浸蚀等性能。生产元机人造大理石一般采纳625号高铝水泥。8-21-1-2石子、砂子和石英砂生产元机人造大理石所用的石子、砂子和石英砂粒度要求不能过大或过小,要洁净元杂质。石子直径一般为5mm左右;砂子要用大砂;石英砂的粒度是80~l00目,硬度在40度以上。石英砂具有很高的硬度,可提高无机人造大理石的强度和耐磨性。8-21-1-3元机.盐和有机外加剂无机人造大理石所用的无机盐类有CaC12、MgC12、Na2S04、MgS04、Na2Si03和NH4A1(S04) 2等。其作用是加速人造大理石的硬化过程,提高早期强度。例如CaCl2是易溶于水的无机盐,与水泥混合后能与铝酸三钙作用生成不溶性复盐---水化氯铝酸钙,并与氢氧化钙作用生成不溶于氯化钙溶液的氧氯化钙,这样就增大了水泥浆中固相的比例,形成坚强的骨架,有助于水泥结构的形成。Na2S04掺入水泥中,能与水泥水化时析出的氢氧化钙作用,生成具有高度分散性的石膏,均匀分布在混凝土中,使水化硫酸钙迅速形成,大大缩短水泥的硬化时间。除无机盐外,生产无机人造大理石还必须使用少量具有表面活性的有机外加剂,它们是减水剂、早强剂、加气剂和消泡剂等。减水剂常用的减水剂是NN0(亚甲基二苯磺酸销)、MF(次甲基a-甲基苯磺酸销)、三聚氨酸胶甲醒树脂等。其用量一般是拌和用水量的1‰左右。早强剂早强剂的主要作用是提高无机人造大理石的早期强度,加速硬化过程。常用的早强剂是三乙醇胺、三异丙醇胺等。早强剂的使用量在底料中一般是拌和用水量的0.5‰;面料中是1%~1.5%。,加气剂加气剂是一种憎水性表面活性物质,如松香皂、烷基苯磺酸钠等。在无机人造大理石中使用极少量的加气剂,可使大理石的变形能力增大,弹性模量降低,抗裂性和抗冲击性提高,不会因湿度、温度变化而发生裂纹,还能明显地提高抗冻性。一般加气剂的使用量为高铝水泥用量的0.05‰。若加气剂用量大,会产生大量空气细泡,且气泡多聚集在砂粒表面,削弱砂粒与水泥之间的胶结,导致强度降低。工程名称第2章 生产工艺无机人造大理石的生产工艺流程为:模具处理→面料配制与浇注→底料配制与浇注→水中塑化与养...
