无锡某路污水提升泵站施工组织设计

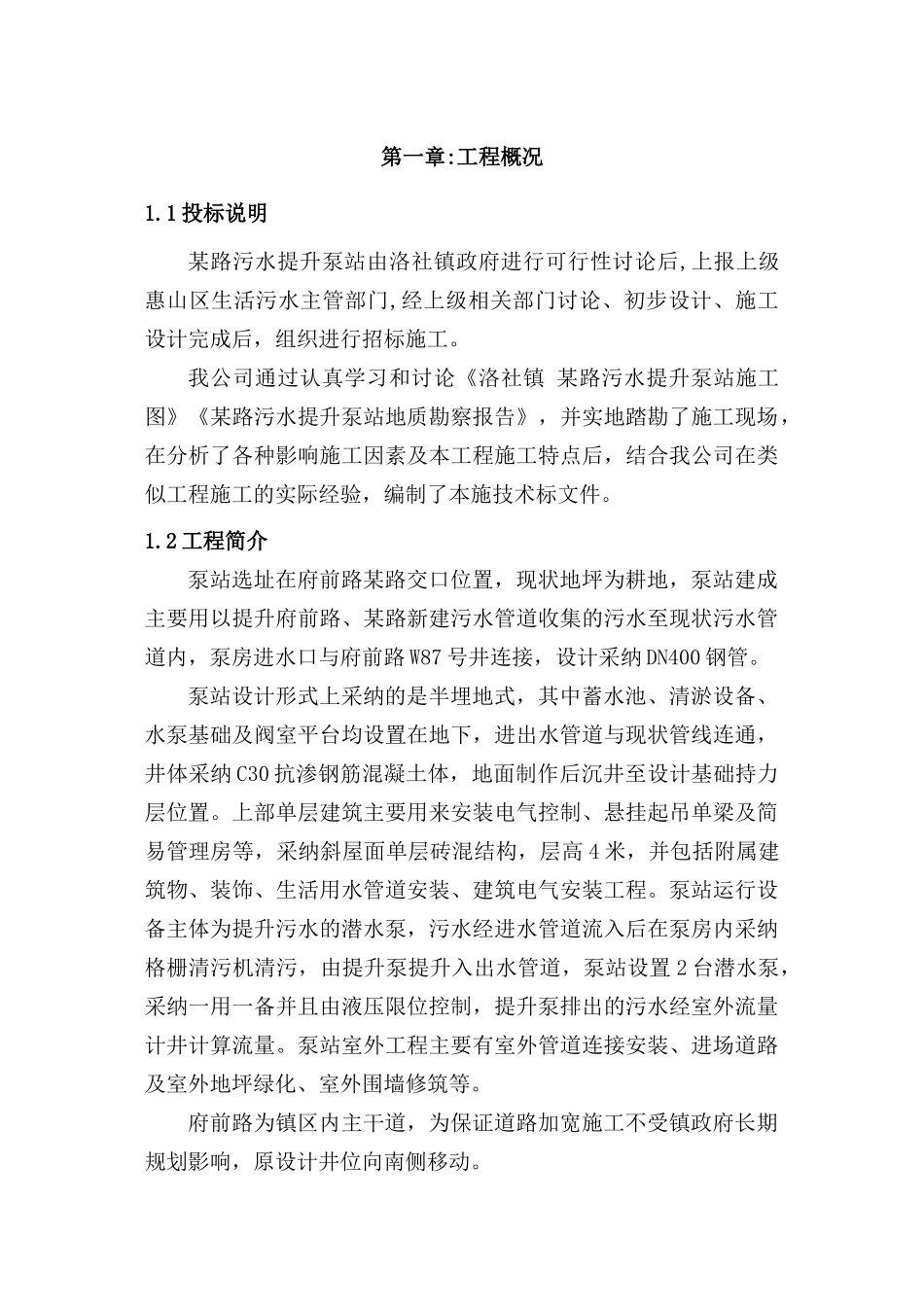

第一章:工程概况1.1 投标说明某路污水提升泵站由洛社镇政府进行可行性讨论后,上报上级惠山区生活污水主管部门,经上级相关部门讨论、初步设计、施工设计完成后，组织进行招标施工。我公司通过认真学习和讨论《洛社镇 某路污水提升泵站施工图》《某路污水提升泵站地质勘察报告》，并实地踏勘了施工现场，在分析了各种影响施工因素及本工程施工特点后，结合我公司在类似工程施工的实际经验，编制了本施技术标文件。1.2 工程简介泵站选址在府前路某路交口位置，现状地坪为耕地，泵站建成主要用以提升府前路、某路新建污水管道收集的污水至现状污水管道内，泵房进水口与府前路 W87 号井连接，设计采纳 DN400 钢管。 泵站设计形式上采纳的是半埋地式，其中蓄水池、清淤设备、水泵基础及阀室平台均设置在地下，进出水管道与现状管线连通，井体采纳 C30 抗渗钢筋混凝土体，地面制作后沉井至设计基础持力层位置。上部单层建筑主要用来安装电气控制、悬挂起吊单梁及简易管理房等，采纳斜屋面单层砖混结构，层高 4 米，并包括附属建筑物、装饰、生活用水管道安装、建筑电气安装工程。泵站运行设备主体为提升污水的潜水泵，污水经进水管道流入后在泵房内采纳格栅清污机清污，由提升泵提升入出水管道，泵站设置 2 台潜水泵，采纳一用一备并且由液压限位控制，提升泵排出的污水经室外流量计井计算流量。泵站室外工程主要有室外管道连接安装、进场道路及室外地坪绿化、室外围墙修筑等。府前路为镇区内主干道，为保证道路加宽施工不受镇政府长期规划影响，原设计井位向南侧移动。1.3 工程地质拟建泵站场地现状为苗圃地,现状地面高程在黄海高程 3.80m左右,地貌单元为长江三角洲太湖冲胡平原,拟建沉井穿越土层为②层粘土及③层粉质粘土，土层含水率较大，渗透系数较小，故沉井采纳排水下沉，并且严格控制好挖土厚度。1.4 水文地质经认真研读勘察报告及现场观察，场地主要含水层分两层，首层为全新的上层滞水、潜水，含水层为根植土层，来源于地表积水，第二层为全新统微承压水，含水层为③层粉土团块，该层地下水主要来自横向补给,与地表水基本无联系,沉井下沉施工时,必须密切观测管井内水位差,切实避开此层水造就的不良影响。1.5 编制本施工方案引用的标准法律规范：法律规范名称备注《给水、排水管道工程施工及验收法律规范》GB50268-97《给水排水图集 》苏 S01-2025《给水、排水构筑物施工及验收法律规范》 GBJ141-90《地基与基础工程施工及...
