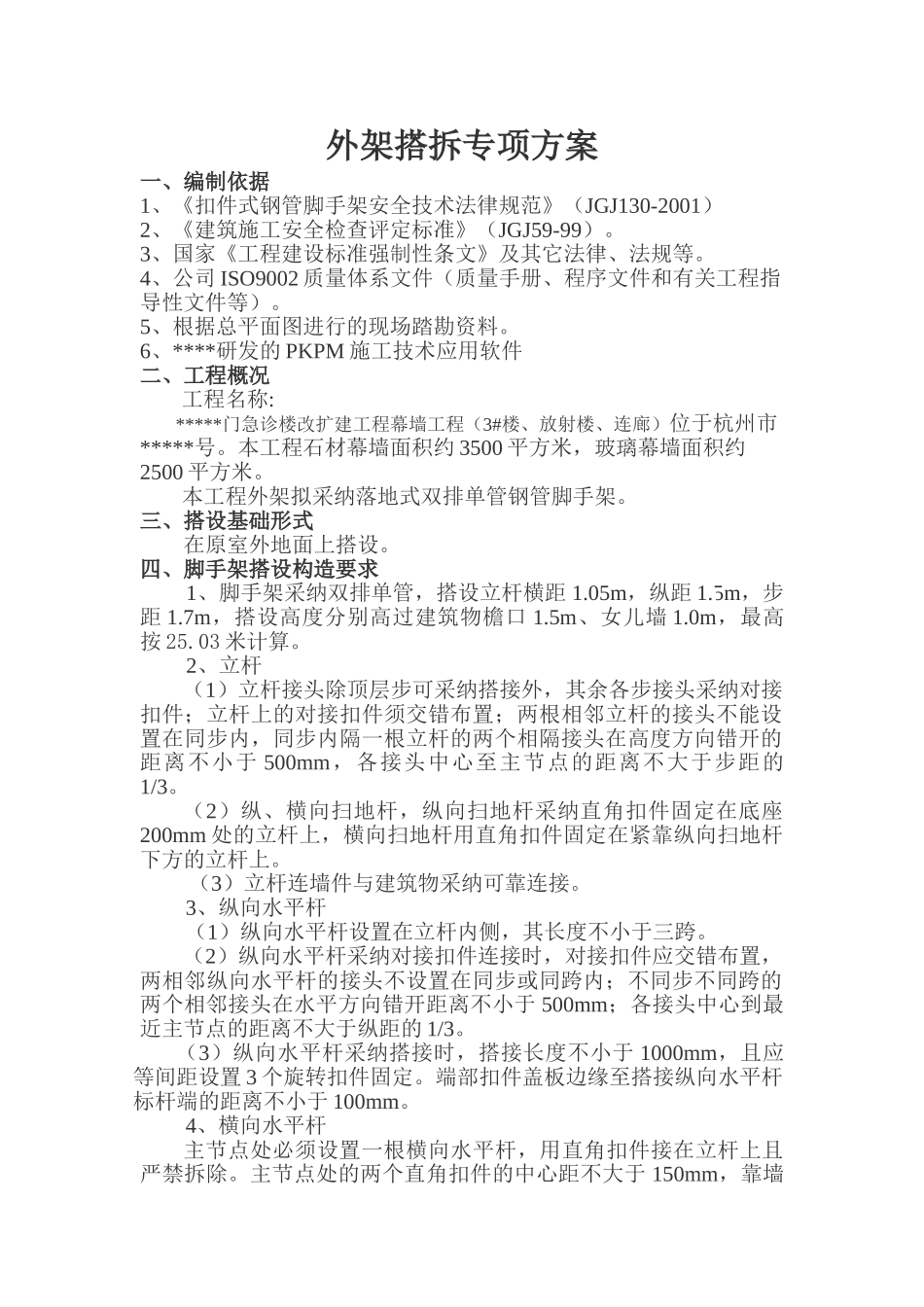

外架搭拆专项方案一、编制依据1、《扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）2、《建筑施工安全检查评定标准》（JGJ59-99）
3、国家《工程建设标准强制性条文》及其它法律、法规等
4、公司 ISO9002 质量体系文件（质量手册、程序文件和有关工程指导性文件等）
5、根据总平面图进行的现场踏勘资料
6、****研发的 PKPM 施工技术应用软件二、工程概况工程名称: *****门急诊楼改扩建工程幕墙工程（3#楼、放射楼、连廊）位于杭州市*****号
本工程石材幕墙面积约 3500 平方米，玻璃幕墙面积约2500 平方米
本工程外架拟采纳落地式双排单管钢管脚手架
三、搭设基础形式在原室外地面上搭设
四、脚手架搭设构造要求1、脚手架采纳双排单管，搭设立杆横距 1
05m，纵距 1
5m，步距 1
7m，搭设高度分别高过建筑物檐口 1
5m、女儿墙 1
0m，最高按 25
03 米计算
2、立杆（1）立杆接头除顶层步可采纳搭接外，其余各步接头采纳对接扣件；立杆上的对接扣件须交错布置；两根相邻立杆的接头不能设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于 500mm，各接头中心至主节点的距离不大于步距的1/3
（2）纵、横向扫地杆，纵向扫地杆采纳直角扣件固定在底座200mm 处的立杆上，横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上
（3）立杆连墙件与建筑物采纳可靠连接
3、纵向水平杆（1）纵向水平杆设置在立杆内侧，其长度不小于三跨
（2）纵向水平杆采纳对接扣件连接时，对接扣件应交错布置，两相邻纵向水平杆的接头不设置在同步或同跨内；不同步不同跨的两个相邻接头在水平方向错开距离不小于 500mm；各接头中心到最近主节点的距离不大于纵距的 1/3
（3）纵向水平杆采纳搭接时，搭接长度不小于 1000mm，且应等间距设置 3 个旋转扣件固
