板式输送机安装施工工艺标准

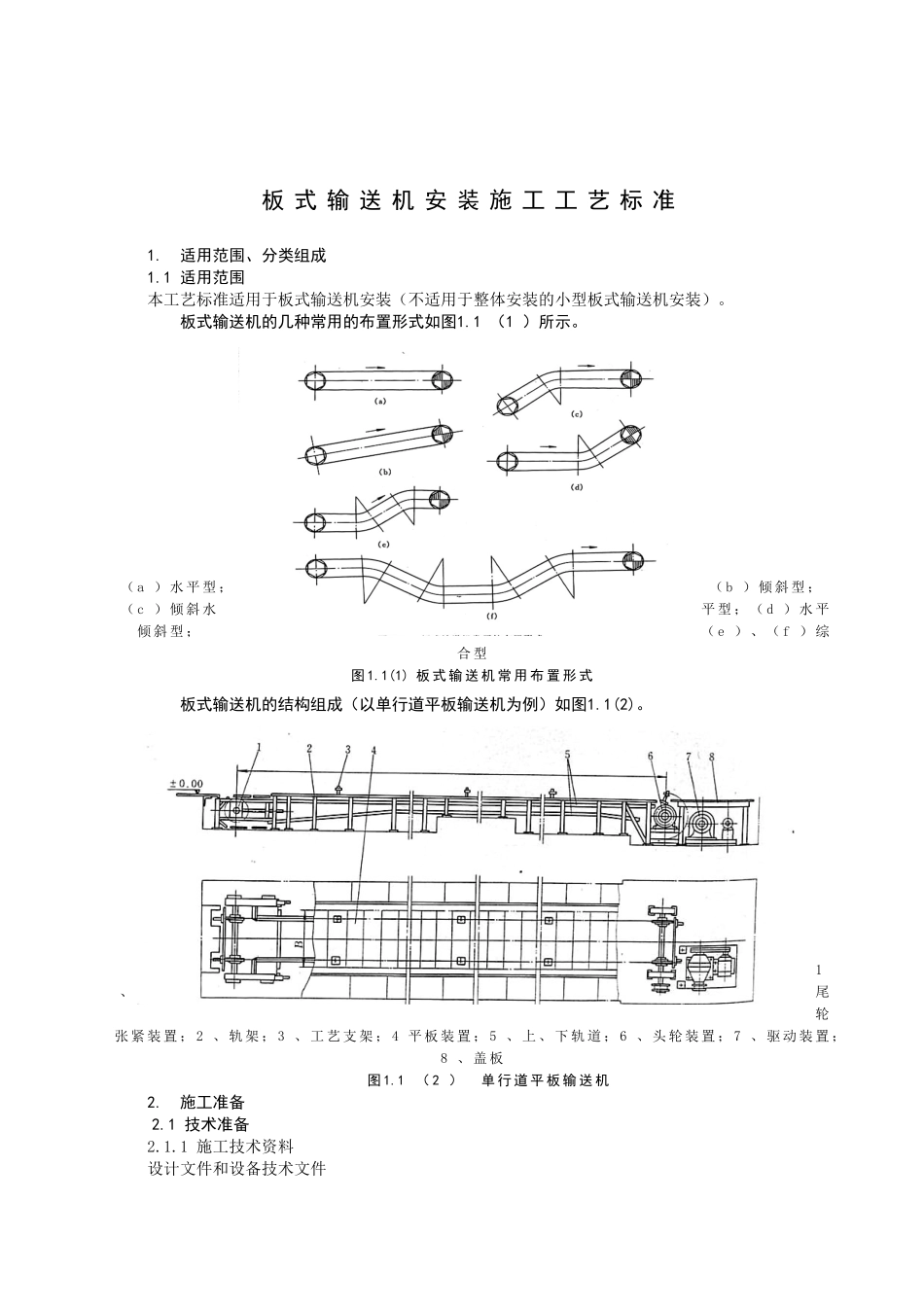

板 式 输 送 机 安 装 施 工 工 艺 标 准1. 适用范围、分类组成1.1 适用范围本工艺标准适用于板式输送机安装（不适用于整体安装的小型板式输送机安装）。板式输送机的几种常用的布置形式如图1.1 （1 ）所示。（ a ） 水 平 型 ；（ b ） 倾 斜 型 ；（ c ） 倾 斜 水平 型 ； （ d ） 水 平倾 斜 型 ；（ e ） 、 （ f ） 综合 型图 1.1(1) 板 式 输 送 机 常 用 布 置 形 式板式输送机的结构组成（以单行道平板输送机为例）如图1.1(2)。1、尾轮张 紧 装 置 ； 2 、 轨 架 ； 3 、 工 艺 支 架 ； 4 平 板 装 置 ； 5 、 上 、 下 轨 道 ； 6 、 头 轮 装 置 ； 7 、 驱 动 装 置 ；8 、 盖 板图 1.1（ 2 ） 单 行 道 平 板 输 送 机2. 施工准备2.1 技术准备2.1.1 施工技术资料设计文件和设备技术文件2.1.2 现行施工标准法律规范2.1.2.1 《连续输送设备安装工程施工及验收法律规范》GB502702.1.2.2 《机械设备安装工程施工及验收通用法律规范》GB502312.1.2.3 《现场设备、工业管道焊接工程施工及验收法律规范》GB502362.1.2.4 《工业设备、管道防腐蚀工程施工及验收法律规范》HGJ2292.1.2.6 《化学工业工程建设交工技术规定》HG202572.1.3 施工方案2.2 作业人员表2-2 主要作业人员序 号工种持证上岗要求备注1钳 工2起重工持 证 上 岗3焊 工持证上岗4电 工持 证 上 岗5油 漆 工2.3 设备、材料的验收及保管2.3.1 设备的验收及保管2.3.1.1 参加人员对业主供应的设备要有业主、供货厂家、监理、安装单位四方共同参加。2.3.1.2 验收程序① 验收检查包装物是否损坏，如有损坏做出记录。② 开箱并取出装箱清单。③ 查验产品合格证、质量证明书、安装使用说明书等技术资料是否齐全。 ④ 点验实物：按装箱清单核对设备及其零部件的名称、规格、型号、数量，应符合设计和产品标准要求。⑤ 参加开箱各方代表在开箱记录上签字。⑥ 设备入库保管。2.3.2 辅料准备适当储备氧气、乙炔气、焊条、油漆、平垫铁、斜垫铁等辅料并妥善保管。2.4 主要施工机具2.4.1 施工机械设备卷扬机、吊车、叉车、电焊机、气割工具等。2.4.2 施工工具 扳手、手锤、大锤、手拉葫芦、千斤顶、墨斗等。2.5 测量及计量器具连通管、水平仪、经纬仪、框式水平尺、钢丝线、线锤、钢卷尺、钢盘尺及钢板尺等。2.6 作业...
