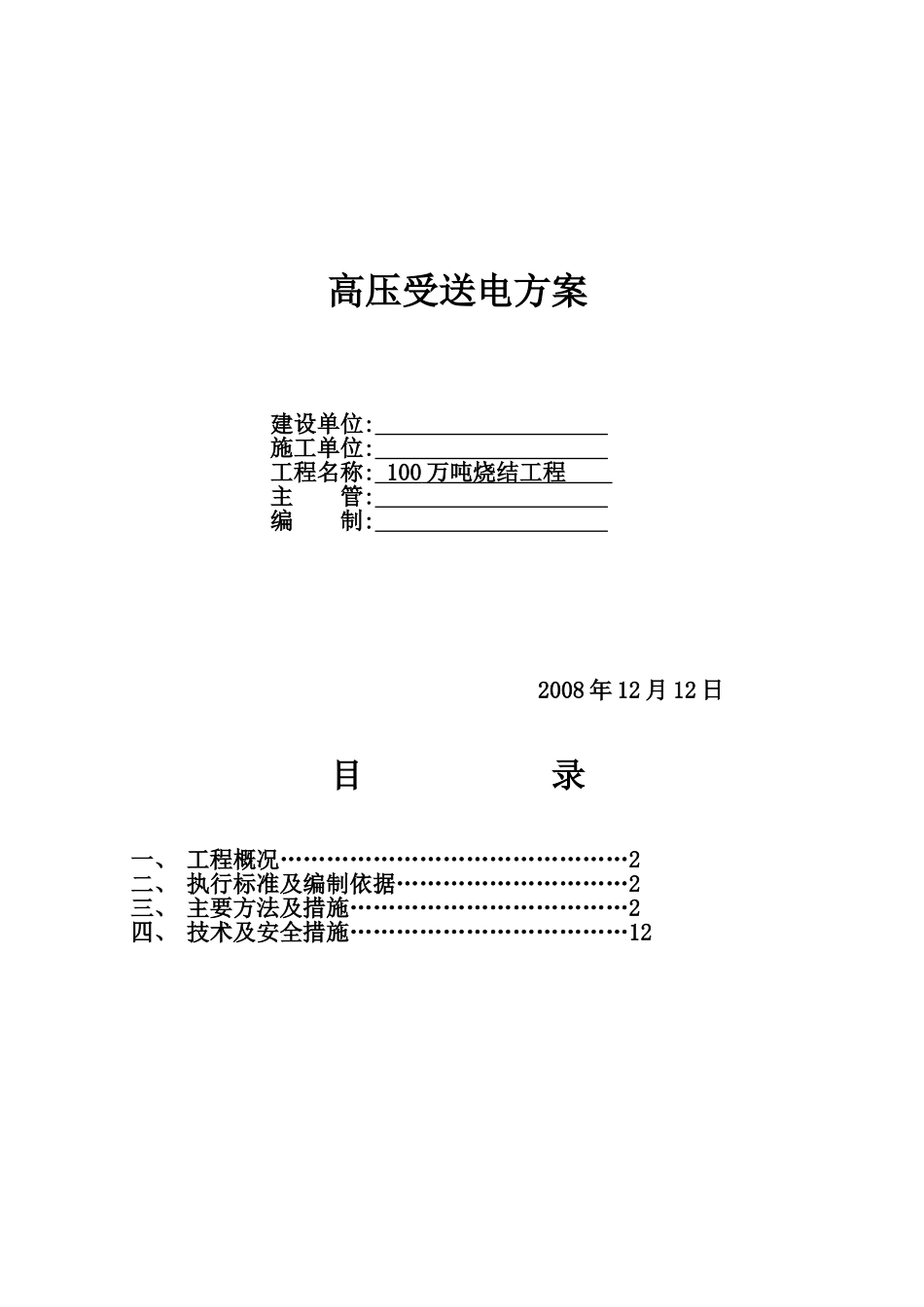

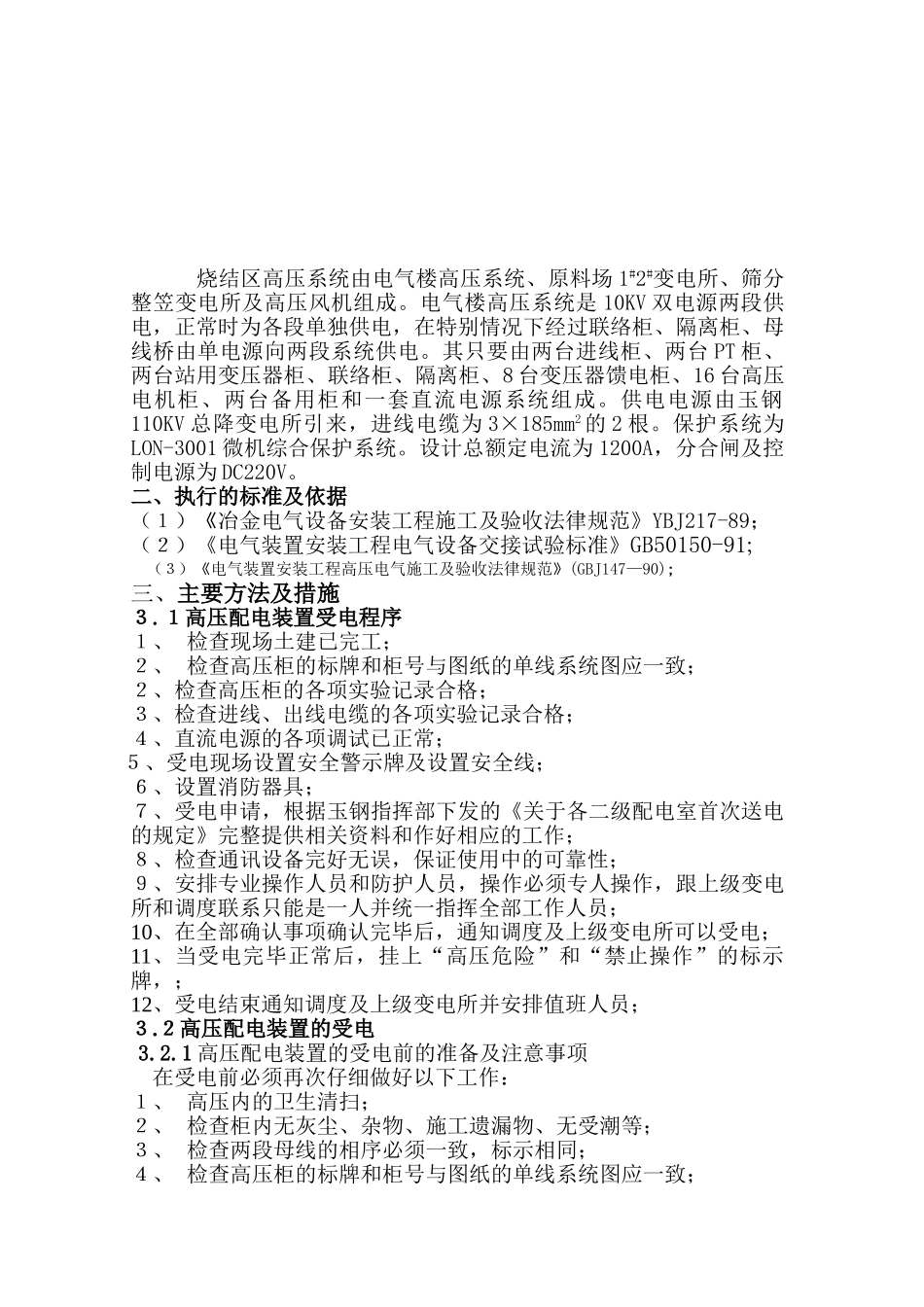

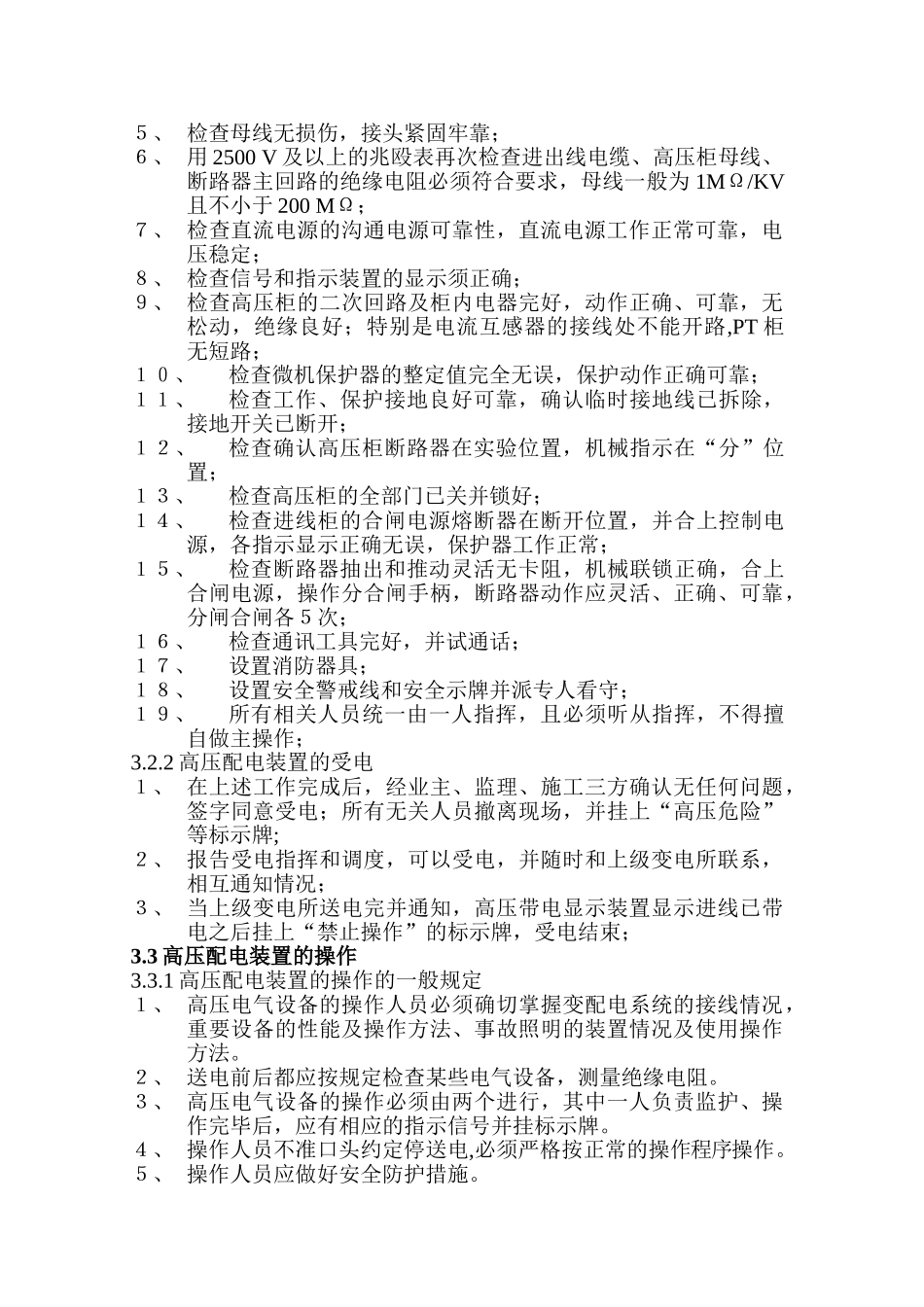

高压受送电方案 建设单位: 施工单位: 工程名称: 100 万吨烧结工程 主 管: 编 制: 2008 年 12 月 12 日目 录一、 工程概况………………………………………2二、 执行标准及编制依据…………………………2三、 主要方法及措施………………………………2四、 技术及安全措施………………………………12烧结区高压系统由电气楼高压系统、原料场 1#2#变电所、筛分整笠变电所及高压风机组成。电气楼高压系统是 10KV 双电源两段供电，正常时为各段单独供电，在特别情况下经过联络柜、隔离柜、母线桥由单电源向两段系统供电。其只要由两台进线柜、两台 PT 柜、两台站用变压器柜、联络柜、隔离柜、8 台变压器馈电柜、16 台高压电机柜、两台备用柜和一套直流电源系统组成。供电电源由玉钢110KV 总降变电所引来，进线电缆为 3×185mm2 的 2 根。保护系统为LON-3001 微机综合保护系统。设计总额定电流为 1200A，分合闸及控制电源为 DC220V。二、执行的标准及依据（１）《冶金电气设备安装工程施工及验收法律规范》YBJ217-89；（２）《电气装置安装工程电气设备交接试验标准》GB50150-91;（３）《电气装置安装工程高压电气施工及验收法律规范》(GBJ147—90);三、主要方法及措施３.１高压配电装置受电程序１、 检查现场土建已完工；２、 检查高压柜的标牌和柜号与图纸的单线系统图应一致；２、检查高压柜的各项实验记录合格；３、检查进线、出线电缆的各项实验记录合格；４、直流电源的各项调试已正常；５、受电现场设置安全警示牌及设置安全线；６、设置消防器具；７、受电申请，根据玉钢指挥部下发的《关于各二级配电室首次送电的规定》完整提供相关资料和作好相应的工作；８、检查通讯设备完好无误，保证使用中的可靠性；９、安排专业操作人员和防护人员，操作必须专人操作，跟上级变电所和调度联系只能是一人并统一指挥全部工作人员；10、在全部确认事项确认完毕后，通知调度及上级变电所可以受电；11、当受电完毕正常后，挂上“高压危险”和“禁止操作”的标示牌，；12、受电结束通知调度及上级变电所并安排值班人员；３.２高压配电装置的受电3.2.1 高压配电装置的受电前的准备及注意事项在受电前必须再次仔细做好以下工作：１、 高压内的卫生清扫；２、 检查柜内无灰尘、杂物、施工遗漏物、无受潮等；３、 检查两段母线的相序必须一致，标示相同；４、 检查高压柜的标牌和柜号与图纸的单线系统图应一致；５、 ...
